Минитаймер 1533 — до свиданья. Или инсталляция модуля Webasto
Пришел к выводу что я не просто стар, а суперстар.
Я и раньше плохо видел что мне пишет минитаймер 1533 Webasto.
Теперь вообще не вижу. Дальнозоркость прогрессирует 🙂
Да и на ходу рассматривать, мигает ли там «пламя» не удобно… или опасно…
Вот и зачем мне минитаймер.
Запуском по времени я на всех своих LR не пользовался ни разу.
Отправляешь СМС за полчаса до выхода или нажимаешь на кнопочку «пламя».
Таймер удаляем и ставим модуль управления. С кнопочкой. Ага. И светодиодиком 🙂
Идею покататься в стиральной машине 🙂 поставить модуль управления Webasto подкинул a77exx
Посмотрел я на лаймовские сайты и решил поискать такую штуку у нас…
Модуль нашелся. Простой и и дешевый 1500руб. С наложенным платежом по почте 1880.

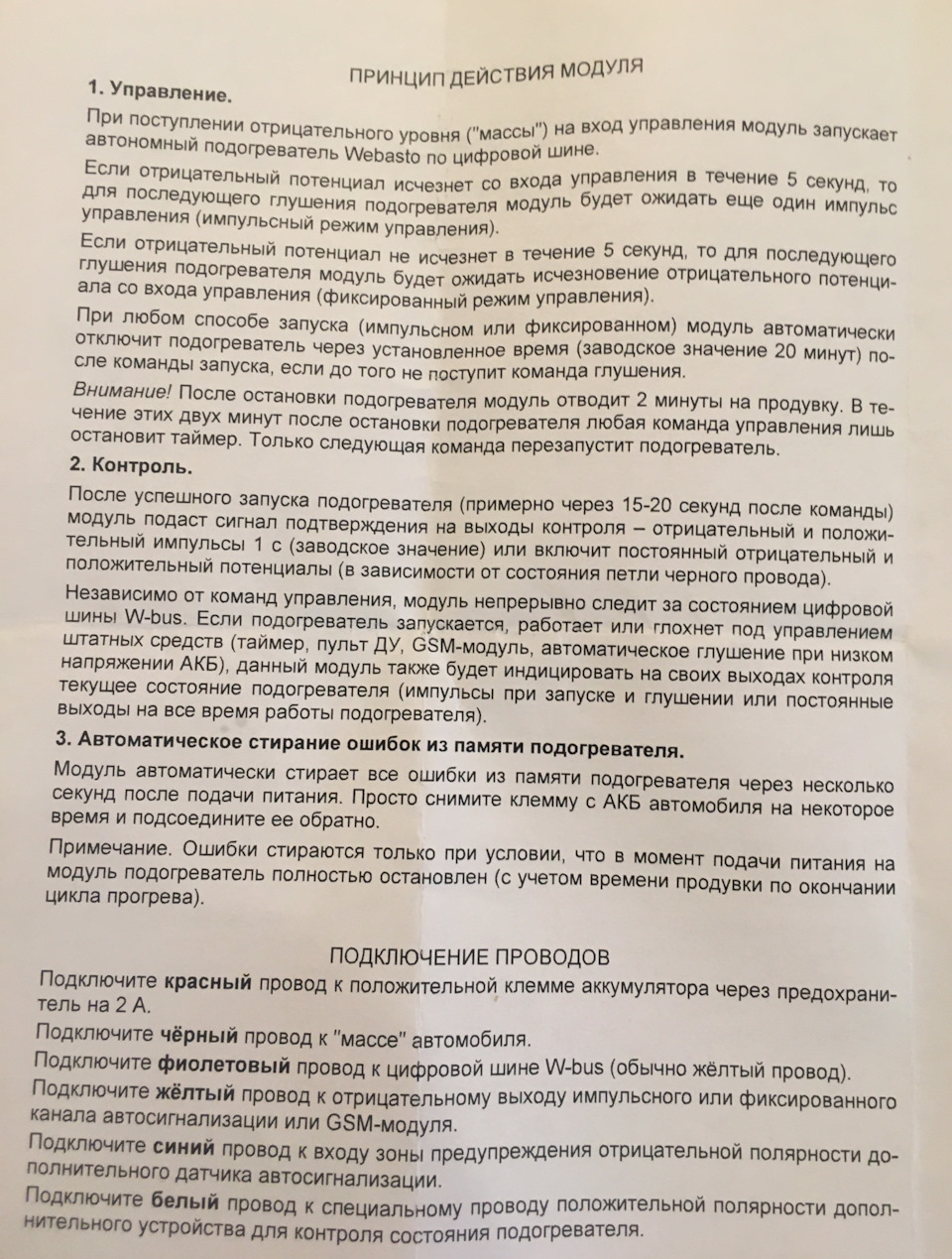

Инструкции и внешний вид прилагаются.
Ищется на avito как «модуль Webasto»
Для запуска по смс используется сигнализация с выходом управления «-«
Требуется докупить кнопку без фиксации и желательно с индикацией.
«Чип и дип» в помощь: — Кнопка без фиксации с подсветкой PS001-N11NAWURUG 250руб
Для питания светодиода надо там же докупить резистор CF-25 510ом еще за 10руб.
т. к. светодиод 5 вольтовый.
Модуль обеспечивает:
— дискретное по 5мин изменение времени работы от 5 до 60 мин. — Я оставил 20 по дефолту.
— индикацию работы — У меня светодиод, можно подключить к сигналке.
— включение кнопкой
— включение по смс
Модуль управляет вебастой по оранжевому проводу, протянутому дилерами в свое время в салон к минитаймеру. Этот провод и есть W-bus.

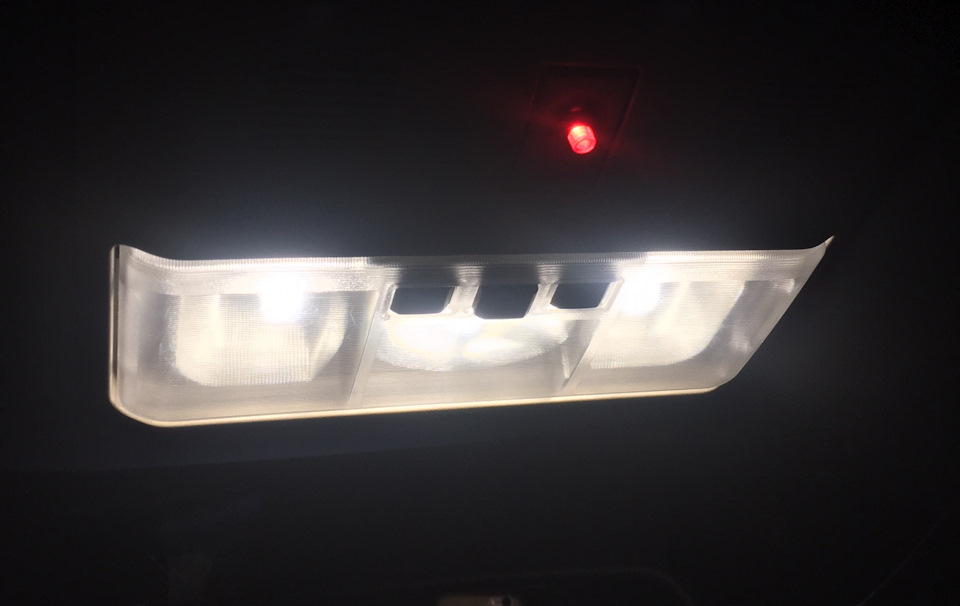

Таймер удаляем, ставим модуль и кнопку(я поставил в заглушку клавиши люка).
Теперь у меня нет дурацкой колхозной нашлепки таймера. Ура.
Дополнил
Если минитаймера никогда не было то:
1. Надо протянуть питание — можно с модуля управления светом
2. Надо протянуть от вебасты w-bus ссылка на схему есть в тексте.
Уточнение по результатам эксплуатации: Индикатор работает только в случае, если вебаста запущена с кнопки модуля. При запуске по can-шине — индикация не работает!
CAN шина к WEBASTO — до свиданья.
или нет
Исправлено/дополнено по результатам обсуждения
Дополнения будут жирным курсивом
Проблемы использования Webasto с CAN-шиной имеют как плюсы, так и минусы:
«+»
Догреватель на дизельных двигателях при низких температурах включается и доводит температуру ОЖ до нормы. И это хорошо при прогреве и продолжительном движении на дальние расстояния.
«-«
Догреватель на дизельных двигателях при низких температурах включается и доводит температуру ОЖ до нормы. И это проблема.
Я живу в городе с огромными пробками. Количество светофоров зашаливает. Поездки короткие.
Нормальный цикл вебасто 20-30 минут. Грубо — Включилась, отработала, выключилась.
В городе получается не так. Светофор. Стоим. Температура падает. Включилась вебаста. Зеленый. Стартуем. Двигатель греет ОЖ. Вебасте команда выключаться… След. светофор. Стоим. Температура падает…
Если еще и остановиться и открыть дверь, то вебаста так же отрубается.
Если открыть дверь тогда, когда вебаста работает по таймеру, то она отрубается…
Циклы вебасты не завершаются. Более короткие.
Самое главное — нет ощущения, что проходит до конца цикл прожига.
Нарастает сажа…
По поводу важности прожига я разобрался еще когда готовил прошивку горелки EVO.
Я правда таких сильных проблем на своих машинах не ловил 🙂
Для отвязки достаточно перерезать и заизолировать 2 провода (желто зеленый и желто голубой) на фишке вебасто под капотом. Схема здесь.
Правда на немецком 🙂
Пришло понимание следующего:
В котлах с новой горелкой проблем с CAN-шиной ни у кого нет.
Котел работает как догреватель по can-шине.
При запуске с минитаймера все как обычно.
У тех у кого старая горелка с керамическим стаканом проблем нет у тех, кто отвязал ее от can-шины.
Но если у Вас работает все нормально. Считаю отвязывать не нужно.
Да.
Отвязывать или не отвязывать can от Webasto — решение принимает каждый сам для себя.
Источник
Инструкция по применению
Инструкция по применению
Инструкция по применению
Время включения отопления может быть точно настроено в диапазоне от 1 минуты до 24 часов. Предусмотрено программирование 3 вариантов времени включения, из которых активирован может быть только один. Продолжительность включения устанавливается в диапазоне от 10 до 60 минут
При настройке помните о переходе на летнее/зимнее время!
Эксплуатация нагревателя не допускается :
• на заправочных станциях и нефтебазах.
• в местах, где могут образовываться горючие пары или пыль (например, вблизи топливных и угольных складов, складов древесностружечных материалов и зернохранилищ).
• в закрытых помещениях (например, в гараже) даже при использовании таймера или дистанционного запуска.
Инструкция по применению
Часы находятся в режиме настройки пока быстро мигают символы. Если в течение 5 секунд не была нажата ни одна кнопка, будет сохранено время, которое в данный момент отображается на дисплее. Если кнопку > «Вперед» или удерживать больше 2 секунд в нажатом положении, активируется ускоренный режим.
Инструкция по применению
вручную : нажмите кнопку «Немедленный нагрев«.
На дисплее появится продолжительность включения и символ режима отопления (символ пламени).
Отображение продолжительности включения прекратится через 10 секунд.
Инструкция по применению
вручную : нажмите кнопку «Немедленный нагрев«.
автоматически : в соответствии с запрограммированным ограничением продолжительности работы.
По окончании продолжительности включения поле индикации потухнет.
Инструкция по применению
Эта функция не доступна при активном режиме отопления или вентиляции!
Будет выведено текущее время, и начнет мигать соответствующий символ.
Инструкция по применению
Нажимайте кнопку > «Вперед» или
При активном режиме отопления или вентиляции отображается оставшееся время.
Инструкция по применению
Нажмите еще раз кнопку set и удерживайте ее в нажатом положении. Будет отображен режим, выбранный последним (отопление или вентиляция ).
Кнопками > «Вперед» или .
Смена режима возможна только на определенных моделях отопительных приборов.
Инструкция по применению
В течение 10 секунд нажимайте клавишу > «Вперед» или
Заводские настройки: Настроенное время 1: 6 часов Настроенное время 2: 16 часов Настроенное время 3: 22 часа
После ввода новых значений заводские настройки будут потеряны. Настройки времени хранятся до внесения следующих изменений. В случае отсоединения часов от внутренней сети (например, после снятия батареи) будут восстановлены заводские настройки.
Инструкция по применению
Инструкция по применению
В течение 10 секунд нажмите кнопку set пока, не появится номер программы с необходимыми настройками времени. Выбранное время активируется приблизительно через 10 секунд автоматически, без нажатия других кнопок.
Для контроля: активный режим (отопление или вентиляция ) и номер программы мигают до момента начала работы прибора. При активации временных настроек соблюдайте указания по технике безопасности для системы отопления (см. Руководство по эксплуатации системы отопления).
Система отопления будет запущена в соответствии с активированными временными настройками, как во время стоянки, так и во время движения.
Инструкция по применению
Нажмите коротко кнопку set для сохранения установленной длительности работы отопителя.
Инструкция по применению
При активированном режиме отопления или вентиляции оставшееся время можно настроить с помощью кнопок >»Вперед» или
Источник
Land Rover Discovery TITAN › Бортжурнал › Мега бюджетное дистанционное управление WEBASTO
Не давало мне покоя привязанность к таймеру штатного пульта управления в случае предпускового подогрева нашей вебасто. Да можно было поставить GSM модуль и радоваться, но мы не ищем легких путей и экономим деньги))). Вообщем прочитал, что народ заказывает в китае 1канальный модуль дистанционного управления и на основе него делает ДУ подогревателя. Ну что ж, заказал, получил посылочку, поставил и тоже теперь радуюсь потратив всего 300 руб. )))
А теперь по порядку:

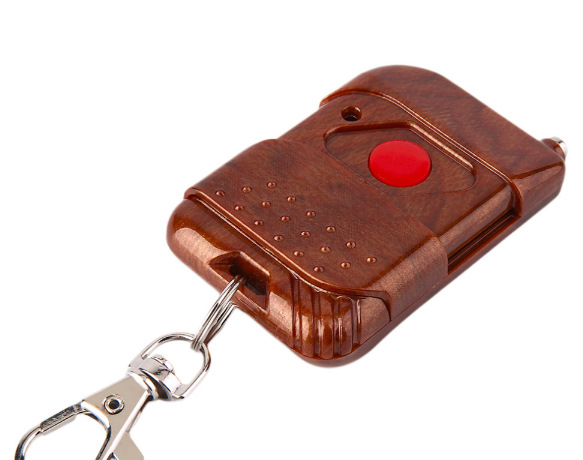

1. Заказал модуль ДУ тут

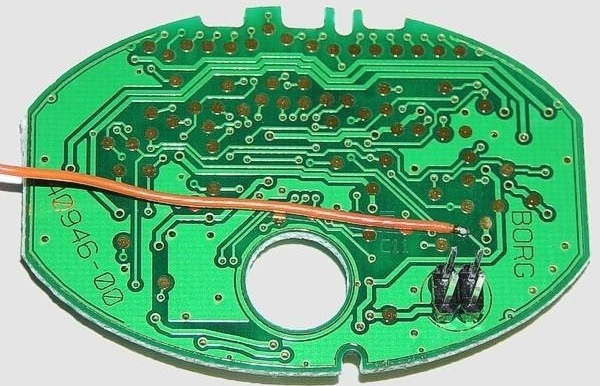

2. Снимаем минитаймер WEBASTO 1533, разбираем и припаиваем проводок как на фотке:
Выводим провод наружу. Я просверлил отверстие в задней крышке корпуса минитаймера и собираем обратно наш пульт.
Накидал схему подключения китайского модуля, надеюсь на ней все предельно понятно:
Плюс я взял от проводки самого минитаймера вебасто (зеленый провод), минус так же от минитаймера (черный).
Для визуального контроля получения сигнала подключил (+ так же от зеленого, а минус как раз от припаянного провода) кусок светодиодной ленты и вывел на лобовое стекло.
Ну и на последок не много видео:
Да да, надо как то покультурней сделать эту висящую соплю, но делал почти в ночи, уж очень хотелось реализовать все побыстрее.)))))
Land Rover Discovery 2006, двигатель дизельный 2.7 л., 190 л. с., полный привод, автоматическая коробка передач — тюнинг
Машины в продаже
Land Rover Discovery, 2007
Land Rover Discovery, 2008
Land Rover Discovery, 2008
Land Rover Discovery, 2008
Комментарии 43
Спасибо, за наглядное пособие, все просто супер!
Привет, отличное решение, хочу добавить… К таймеру у моей машины подходит 3 провода — Красный «+», Зелёный «-«, оранжевый W-bas (цифровая линия управления), Пустая клемма в фишке — OUT (аналоговый на управление).Т.к. таймер мы всё равно разбираем для подключения дистанционного блока, почему бы не припаять 2провода к клеммам платы куда приходят красный и зелёный и запитать дистанционку, тем самым не мудрим с приходящими проводами (делаем всё дома в тепле на столе). От блока дистанционки идут два провода, на плате таймера припаяю два провода на лицевой стороне платы непосредственно к кнопке розжига (задняя сторона платы покрыта лаком и дорожки тонкие).
Далее на все провода прикреплю клеммы, чтоб всё съёмное было.
ДОЛГО ЛОМАЛ ГОЛОВУ как же сдёлать индикацию работы webasto, тянуть провода из под капота от клеммы насоса охлаждайки — нее не хочу, а как ещё? При условии, что вебасто работает как положено и вполне запускается вручную с кнопки на таймере, при запуске по времени и принудительно, после нормального запуска ПОДСВЕТКА ДИСПЛЕЯ ТАЙМЕРА ГОРИТ ПОСТОЯННО ПОКА РАБОТАЕТ ВЕБАСТО. А почему бы не припаять два проводка к диодику подсветки дисплея и продублировать его, расположив под обшивку крыши и направить на стекло лобовое… Это даёт визуализацию, что сигнал от дистанционного пульта дошел до машины (хватило расстояния) и соответственно, что вебасто запустилась.
Как понять что не запустилась? Когда нажимаем на кнопку принудительного пуска, вебасто начинает продувку, подачу топлива и розжиг, если в баке меньше четверти, если не включен «AUTO» на климате, если вебасто после неудачных пусков заблокировалась (разблокировка описана во многих статьях) — при нажатии на принудиловку, на дисплее отображено время работы и пиктограмма пламени, дисплей подсвечивается максимум 30 сек и гаснет, далее вебасто продувается и ничё не происходит. Следовательно если после активации дистанционкой дублирующий диод подсветки дисплея потух черех 30сек, одеваем штаны потеплее и идём отогревать машинку и сбрасивать ошибку вебасты)))
