Регулировка задней ступицы уаз буханка

УАЗ 3303 странник › Бортжурнал › Замена задней ступицы УАЗ 3303

Чёта задолбался я подтягивать постоянно отпускающиеся болты крепления грибка ступицы на заднем правом колесе.
При поездках на малые расстояния как то не напрягало, а вот когда съездил на рыбалку то офигел от такого безобразия 🙂

При ближайшем рассмотрении выяснил, что болты вкручены простые без «тела» и естественно качественно не фиксировали грибок, и их надо заменить! Сказано-сделано, разыскал и купил данные болты с буквой «х» на шляпке и быстренько заменил. Но не тут то было, при замене болтов оказалось, что резьбы в ступице в большинстве своем дышат на ладан, и две из них при усилии прокручиваются.
На авито разыскал и приобрел две ступицы военмоста за 1000 ре., и на днях заменил заднюю ступицу.
Снял колесо и тормозной барабан

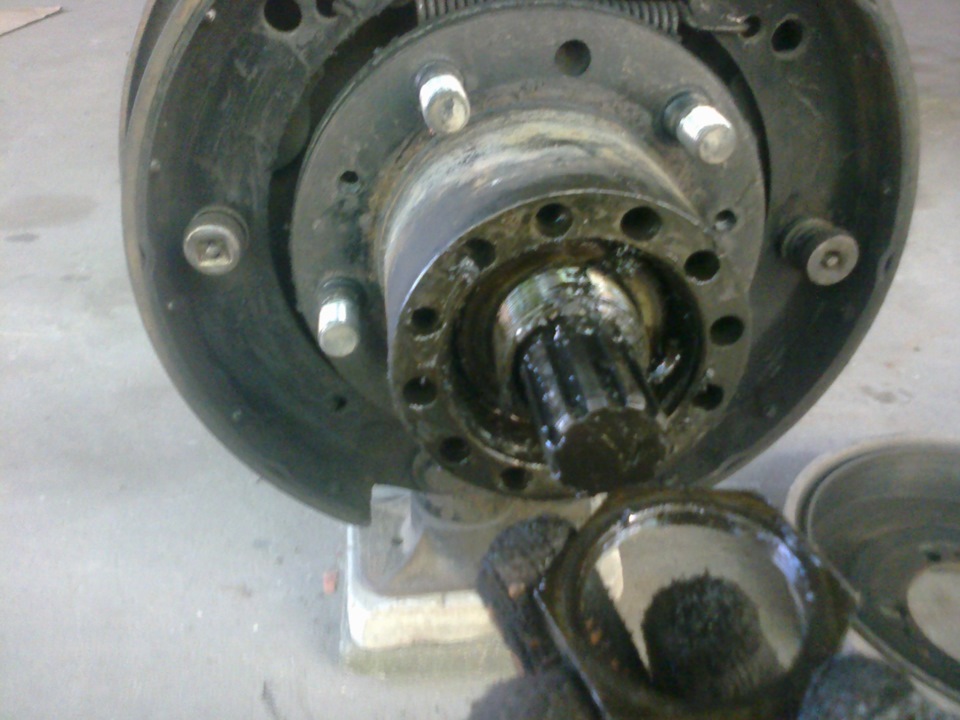

Открутил гайки крепления ступицы с фиксатором

И снял ступицу с полуоси

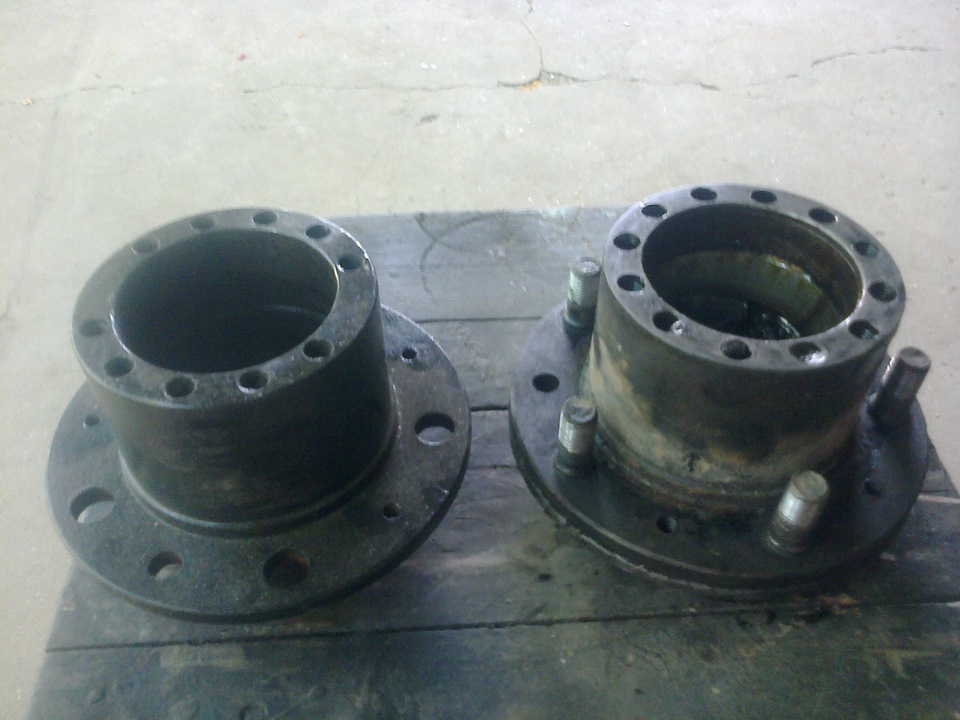

При осмотре и сравнении ступиц выяснилось, что в процессе эксплуатации прежним владельцем сверлились доп отверстия для контрфиксации грибка

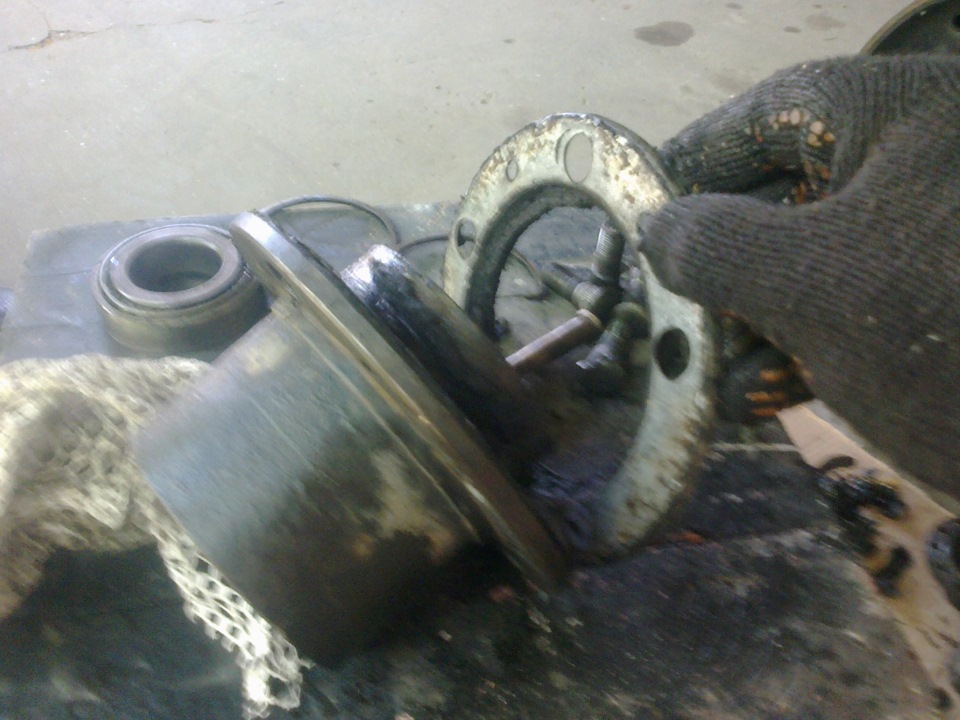

Далее стояла задача аккуратно перенести сальник и обоймы подшипников на новую(другую) ступицу. Для этого аккуратно снял сальник

И аккуратно наставляя пробой из мягкого сплава (бронзы) выпрессовал вначале внутреннюю обойму

а затем вытянул стопорные кольца

и выпрессовал наружную обойму

Накрутил гайки и аккуратно выбил молотком шпильки

и переставил их на другую ступицу

Вырезал подходящий кусок толстостенной трубы и запрессовал обойму

при запрессовке наружной обоймы промазал герметиком места выхода резьбы

Вставил на место стопорные кольца

изапрессовал внутреннюю обойму подшипника, напихал солидола, вставил подшипник и установил сальник, вот ступица в сборе и готова к установке

Надел ступицу на полуось и зафиксировал гайками и стопорным кольцом

Вот в принципе и всё!
В данный момент ступица выглядит вот так, подтеков масла по ободу нет и гайки не откручиваются

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Подшипники ступиц колес надо периодически проверять и при необходимости регулировать. При слабой затяжке подшипников ступиц колес автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, в них во время движения происходят удары, разрушающие подшипники, возникают вибрации на руле, неравномерно, пятнами, изнашиваются шины.

При слишком тугой затяжке происходит сильный нагрев подшипников ступиц колес, вследствие чего смазка вытекает и они выходят из строя. Кроме того, большие зазоры в ступицах передних колес автомобилей УАЗ вагонной компоновки увеличивают ход тормозной педали. Наличие зазора в подшипниках ступиц колес проверяется покачиванием вывешенных колес. Регулировка подшипников должна выполняться как можно более тщательно.

Ступица передних колес автомобилей УАЗ вагонной компоновки с передними дисковыми тормозами.

Ступица задних колес автомобилей УАЗ вагонной компоновки с антиблокировочной системой тормозов ABS.

Регулировка подшипников ступиц колес автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365.

Регулировка подшипников ступиц колес на автомобилях вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 выполняется в следующей последовательности :

Читайте также:  Регулировка задней подвески саманд

1. Вывесите автомобиль или поднимите его домкратом со стороны колеса, подшипники ступицы которого должны быть отрегулированы.
2. Демонтируйте полуось заднего моста или фланец ступицы у переднего моста.
3. Разогните ус замочной шайбы, отверните контргайку и снимите замочную шайбу.
4. Ослабьте гайку регулировки подшипников ступиц колес на 1/6-1/3 оборота, что составляет 1-2 грани.

5. Проворачивая рукой колесо, проверьте легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан.
6. Затяните гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка длиной 300-350 мм одной рукой до тугого вращения колеса. При затягивании гайки нажимайте на вороток ключа плавно, без рывков и проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников ступицы.
7. Отпустите гайку регулировки подшипников ступицы на 1/4-1/3 оборота, что составляет 1,5-2 грани, установите замочную шайбу, наверните и затяните контргайку.

Момент затяжки контргайки должен быть в пределах 20-30 Нм (2,0-3,0 кгсм). При замене подшипника момент затяжки контргайки должен быть в пределах 30-40 Нм (3,0-4,0 кгсм). Замочная шайба устанавливается внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, то шайбу надо заменить.

8. Проверьте регулировку подшипников ступицы колеса после затяжки контргайки. При правильной регулировке колесо должно вращаться свободно, без заеданий, заметного осевого зазора и качки.
9. Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки до полного прилегания к граням. Отгибайте усы замочной шайбы наиболее близко расположенные к серединам граней гайки.
10. Установите полуось заднего моста или поставьте фланец ступицы переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно, правильность регулировки подшипников ступиц колес проверяется наблюдением за нагревом ступиц после движения автомобиля. Если ступица нагревается сильно и рука нагрев не терпит, то надо отпустить гайку регулировки подшипников ступицы на 1/6 оборота, что составляет 1 грань, соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников ступиц колес на нагрев, не следует пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

Замена смазки в ступицах колес автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365.

В ступицах колес автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 всесезонно используется смазка Литол-24 или Литол-24РК. Кроме того, может применяться любая другая литиевая смазка категории NLGJ 3.

Для замены смазки ступицу необходимо снять с цапфы, удалить отработавшую смазку и тщательно промыть подшипники и манжету. Затем смазать подшипники и рабочую кромку манжеты. Надо обязательно заполнить смазкой пространство между роликами подшипников, а между подшипниками заложить слой смазки толщиной 10-15 мм. Не стоит закладывать в ступицу смазки больше нормы во избежании ее попадания в колесные тормозные механизмы.

Читайте также:  Регулировка зеркал газель бизнес

Источник

Чертеж ступицы УАЗ и замена подшипника

Ступица – это диск из металла. Обратите внимание на чертеж, в центральной части которого расположено отверстие для вала. Этот вал осуществляет движение автомобиля. Колесо крепится к ступице, за счет этого происходит его вращение (чертеж подтверждает это). Подшипники на УАЗах роликовые, а не шариковые.

Чертеж (рис. 1) показывает устройство ступиц УАЗ “Патриот”, передних и задних.

Подшипник ступицы УАЗ: последовательность работы при замене

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Таким же образом меняется подшипник задних колес УАЗ Патриота. Развал — схождение в этом случае делать нет необходимости, так как стойка поворотного кулака оставалась на месте на всем протяжении работы, следовательно, настройки не нарушались.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.

Проверка и регулировка

Проверка и регулировка подшипников ступиц колес на УАЗ Патриот должны выполняться своевременно. Возникновение люфта в подшипниках при движении на автомашине будет дальше разрушать сами подшипники, приведет к усиленному биению в руль машины, повышенному износу шин с пятнами. Данная часть ступицы должна быть затянута так, чтобы смазочный состав его не подтекал. Если этот момент упустить, произойдет нагревание подшипников и выход из рабочего состояния.

Чтобы проверить имеющийся зазор, надо колесо покачать. Систематически подтягивать крепежи ведущих фланцев ступиц и полуосей. Чертеж и схема смазки частей ступиц подсказывают их нахождение и процесс выполнения смазки. Слой смазки внутри ступицы должен составлять примерно 10-15 мм. Большая порция смазки может попасть в колесный тормозной механизм, что не очень хорошо отразится на тормозной системе.

Когда происходит смена смазочного материала, в ступице не надо снимать манжету, так можно нарушить ее целостность. Ее выбраковку совершают при сильном засорении внутренностей ступицы.

Регулировка зазоров между колодками

Осмотр колес и проверка затяжки гаек поможет сохранить ступицы в хорошем состоянии. Затяг их должен проходить через одну, смазывая каждую из них смазкой.

Читайте также:  Регулировка пластиковых окон декенинк

Шины УАЗ Патриот должны быть с «универсальным» или всесезонным протектором. На дорогах повышенной сложности для лучшей проходимости должен использоваться протектор колес для таких трудных передвижений.

Строго следить за состоянием шин, давлением, чаще проводить балансировку колес в сборе. Контролируемое давление поможет повысить проходимость автомобиля в сложных условиях дорог. Износ протектора не должен превышать норму предельной величины – 1.6 мм.

Снятие и проверка колеса:

В дальнейшем установить все детали противоположно разборке.

При регулировочных работах с подшипниками ступицы нужно обратить внимание на чертеж «Ступица УАЗ», расположенный сверху.

Что такое расширитель ступицы

УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.

Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.

УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.

Установить козелок под мост машины и опустить на него транспортное средство. Снять колесо и прикрутить на его место расширитель, который нужно протянуть с усилием. Далее ставится на свое место колесо. То же сделать и другими колесами. Данные расширители способны повысить безопасность при движении и важны для автомашины, особенно в зимнее время.

Подшипник ступицы УАЗ переднего колеса

Вначале нужно внешне определить, что подшипник необходимо заменить. Об этом свидетельствуют следующие признаки:

Для работы нужен инструмент: плоская отвертка, съемник колец стопора, молоток. На фото (рис.2) видно, как снимается ступица в сборе с подшипником.

Последовательность в работе заключается в следующем:

Ступицы колес после продолжительного движения начинают греться, это можно почувствовать, потрогав колесо рукой, – нужно срочно оказывать скорую помощь. Если рука не терпит нагрева, ступица очень сильно перегревается, нужно открутить гайку на одну грань, при этом соблюдать последовательность работ.

Рабочим тормозом нельзя пользоваться при проверке подшипников на нагрев, они могут нагреваться и от тормозных барабанов.

Итак, подшипник ступицы УАЗ успешно заменен, все ремонтные работы проведены. Если демонтаж подшипников был проведен аккуратно, то вопросов с обратной установкой не возникает.

Чертеж ступицы всегда должен быть под рукой, он всегда поможет, если возникнут проблемы по данному вопросу.
