Регулировка винтовой блокировки дифференциала

Лада 2112 ZoO_оM › Бортжурнал › ЕЕЕ Блокировка дифференциала.Как выставить преднатяг винтовой блокировки дифференциала!

Букав будет много!но кому интересно дочитает до конца =)
Машина все еще в гараже на приколе, так как любая поломка для меня повод установить новую тюнячку я начал искать винтовую блокировку дифференциала
Купил ТоргМаш с преднатягом + 3шайбы регулировочные.

Берем одну внутреннюю гранату и отрезаем от нее шлицы которые вставляются в блокировку.(см.фото)

Далее той же болгаркой подгоняем один край этих шлицов под головку квадратную (см.фото)

Зажимаем одину гранату в тисках (я зажал привод в сборе так как он снят) и надеваем на него блокировку

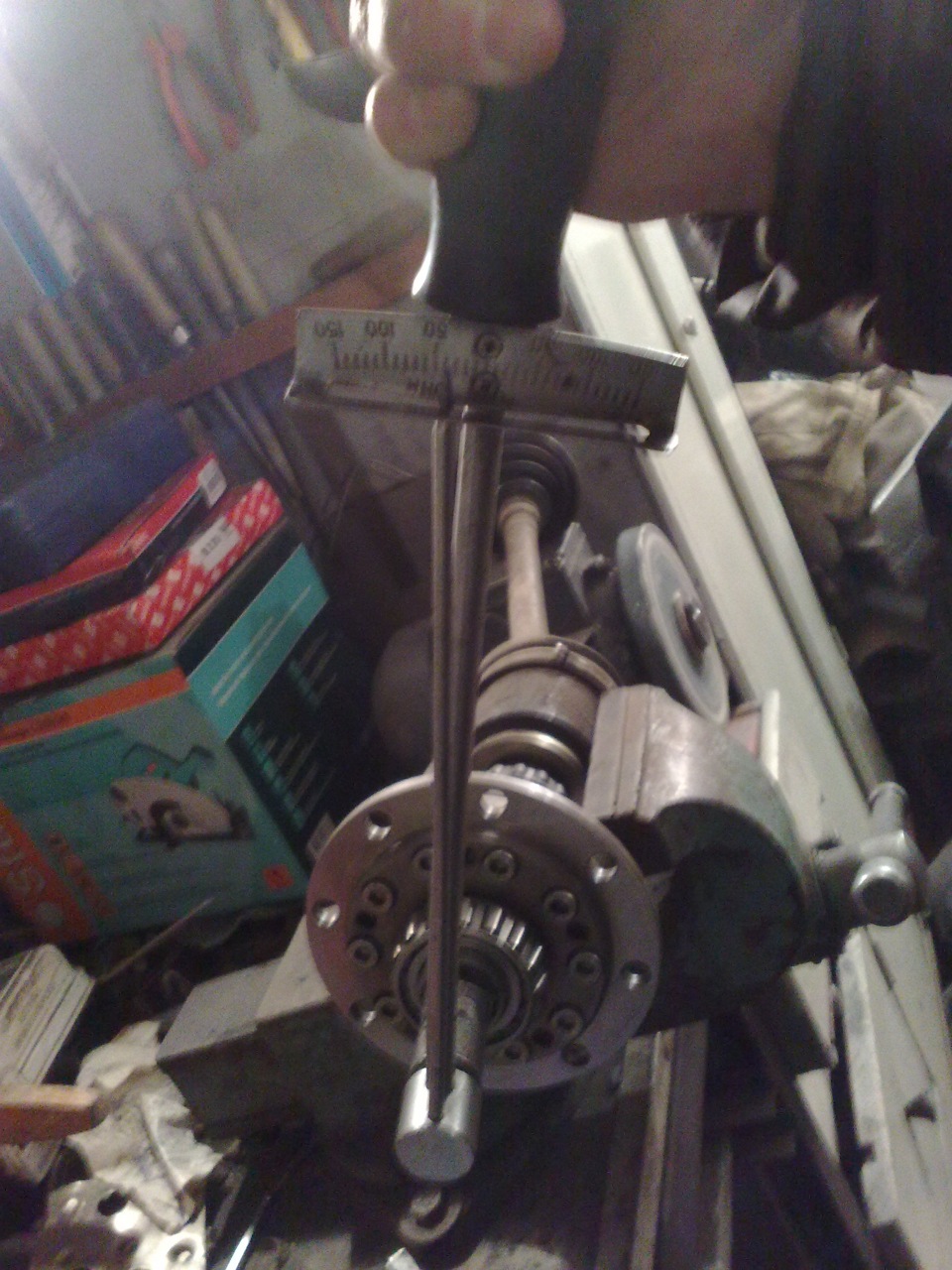

Вставляем наши отрезанные шлицы от второй гранаты с другой стороны блокировки, одеваем головку и одеваем динамометрический ключ.

Начинаем крутить ключ—-блокировка стоит на месте—-и только когда число на ключе доходит до 40 Нм (4кг) с небольшим, блокировка начинает проворачивать.Значит не соврали и преднатяг выставлен в 4килограмма.

Если блока проворачивает где нибудь на 20Нм, а нам надо 40Нм то вытаскиваем гранаты, зажимаем блоку в тисках шестигранниками кверху, откручиваем их (10штук) и снимаем верхнюю крышку (там все просто ничего не выпадет, можно не бояться) достаем центральную шестеренку, под ней еще одна шестеренка интересной формы а в ней вставлены те самые регулировочные шайбы и добавляем еще например одну (шайбы ставятся лицом друг к другу выпуклой стороной) собираем все обратно и проделываем тоже самое что я описывал. (получается методом тыка и подкладки или убирания шайб мы регулируем тот самый преднатяг).
еще очень важно учесть что блоку проверяем на сухую а когда она будет в коробке в масле будет крутиться легче поэтому я считаю что натяг надо выставить чуть больше чем надо!

я старался, так как в нэте инфы не нашел, решил сделать ее сам, надеюсь все понятно =)

Источник

Лада 2108 lady Vol.2 › Бортжурнал › Разборка КПП после гонки, И, как самостоятельно выставить преднатяг винтовой блокировки дифференциала =))

После гонки в Асбесте, была убита вторая передача. Было принято мной) решение, разбирать коробку. Загнали в сервис…ии…мне говорят, переодевайся, будешь снимать)) Да легко!)) — подумала я. ну и начался мой процесс снятия мною коробки) Конечно мне подсказывали в какой последовательности, что снимать. Но в целом, можно сказать, сняла коробку я самостоятельно)

Читайте также:  Регулировка карбюратора солекс 21083 на ваз 21099 видео

Как мерить преднатяг на Снятой коробке! я пошла по методу, который написал 777ZOOOM777 в БЖ Спасибо Саш огромное, твоя статья мне ооочень пригодилась!
Идем по порядку. Разобрали дифференциал. Достали шайбы, как я и говорила, они были все плоские. Положили новые, вышло итого 8 штук.

Теперь делаем приспособление, чтоб нам померить преднатяг, сколько же получилось.
Сначало берем одну внутреннюю гранату и отрезаем от нее шлицы которые вставляются в блокировку.

Затем болгаркой подгоняем один край этих шлицов под квадратную головку

Зажимаем привод в сборе в тисках и надеваем на него блокировку. Вставляем отрезанные шлицы от второй гранаты с другой стороны блокировки, одеваем головку и одеваем динамометрический ключ.

Начинаем крутить до того, как блокировка начнет проворачивать, и смотрим число)))

» то вытаскиваем гранаты, зажимаем блоку в тисках шестигранниками кверху, откручиваем их (10штук) и снимаем верхнюю крышку (там все просто ничего не выпадет, можно не бояться) достаем центральную шестеренку, под ней еще одна шестеренка интересной формы а в ней вставлены те самые регулировочные шайбы и добавляем еще например две (шайбы ставятся лицом друг к другу выпуклой стороной) собираем все обратно и проделываем тоже самое (получается методом тыка и подкладки или убирания шайб мы регулируем тот самый преднатяг).»

На старой блокировке (до того как разобрали) преднатяг был 2 кг)))) Смешное число) Потом положили 10 штук, получилось 12 кг O_o. Так тоже не надо! Оставили 8 штук, преднатяг получился 8 кг. Потом все поставится, масло зальется, и станет он где то 7-6 кг. Самое то!

Ну и все собрали обратно. На зиму поставился стандартный ряд с парой 4.1.

Кто дочитал такой большой рассказ спасибо)))

Источник

Преднатяг дифференциала

Дифференциал — это механическое устройство, узел трансмиссии автомобилей, которое выполняет следующую функцию — принимает мощность вращения и разделяет ее на 2 дифференциально связанных потока.

Что такое преднатяг дифференциала

Дифференциал автомобиля занимается распределением крутящего момента с ведущего вала на правое и левое полуоси. Состоит дифференциал из 4-х конических шестеренок. По габаритам не большой. Если колеса крутятся с одинаковой нагрузкой, то дифференциал распределяет силу вращения пополам (50:50).

Если одно колесо наехало, например, на лед, то дифференциал на одно колесо дает большую вращательную силу, а на другую — меньшую. То колесо, которое на льду, получает повышенную угловую скорость и станет ведущим, а то колесо, которое крутится по асфальту — перестанет получать вращательную скорость и станет ведомым. Из-за этого, то, что момент вращения передается только на одно колесо, причем на то, которое находится (в данном случае) на льду, управление и проходимость автомобилем сильно ухудшается. Но, для сохранения управляемости и проходимости, ведущим колесо должно было стать то колесо, которое на асфальте. Чтобы избежать такого ненужного эффекта, было изобретено устройство — автоматический дифференциал повышенного трения.

Читайте также:  Терка с регулировкой толщины

Самоблокирующиеся дифференциалы

Механизм повышенного трения — это многодисковый дифференциал, вискомуфта, самоблокирующийся дифференциал «Квайф» и «Торсен» осуществляет частичную блокировку автоматически, без переключения рукоятки водителем.

Отличие автоматического дифференциала от симметричного в том, что автоматический самоблокирующийся имеет пружинный пакет фрикционных дисков.

Состоит автодифференциал из:

Оси сателлиты и полуосей параллельны друг другу. Если одно колесо, допустим правое, начинает вращаться медленнее, чем колесо напротив, то, соответственно, и полуось с шестерней вращается медленнее и вращает с такой же угловой скоростью сателлит 2. Сателлит 2 передает вращение сателлиту 3. Сателлит 3 передает вращение шестеренке полуоси 4. В результате — разные угловые скорости колес на повороте.

Из-за того, что крутящие моменты в винтовом зацеплении разные, появляются осевые и радиальные силы, которые прижимают шестерни 1 и 4, сателлиты 2 и 3 торцами к крышке дифференциала. Червячные сателлиты 2 и 3 прижимаются к поверхностям отверстий, в которых они сидят. Благодаря образующимся при этом силам, происходит блокировка полуосей. Насколько сильно заблокируется полуось, определяется коэффициентом блокировки.

Характеристики дифференциала самоблока:

КБД — это отношение моментов сил отстающего к забегающему, то есть крутящий момент отстающего колеса делим на крутящий момент колеса, которое быстрее вращается.

Преимущества самоблокирующегося дифференциала:

Самоблокирующиеся винтовые дифференциалы эффективно подходят для обычного автомобиля. Такие устройства надежные. Рабочий эксплуатационный ресурс винтовых самоблоков такой же, как и у коробок переключения передач (КПП). Они плавно активируются и дезактивируются.

Симметричные дифференциалы

Чем больше величина коэффициента блокировки, тем лучше проходимость. А во время движения по ровной дороге по асфальту большой коэффициент наоборот ухудшает управление и динамику транспортного средства, потому что момент отстающего колеса момент в несколько раз больше, что способствует выталкиванию машины из поворота. В таком случае идет повышенный износ резины из-за пробуксовок, идет нагрузка на узлы привода, уменьшается коэффициент полезного действия и увеличивается расход топлива.

Читайте также:  Регулировка кранового тормоза ткг

Преднатяг дифференциала — это, своего рода, взаимная уступка между комфортом управления и тяговой мощностью автомобиля.

А вы знаете, где находится номер двигателя в вашем автомобиле? В некоторых марках и моделях, он выбит в месте соединения мотора и коробки.

Как устанавливается преднатяг

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент.

Чтобы отрегулировать преднатяг, потребуется:

Порядок регулировки преднатяга:

В этом видео рассмотрен вариант регулировки шайбами блокировки авто ВАЗ 2108.

Преднатяг до 5 кг не сплющивает до плоского состояния шайбы, такой момент натяжки считается ресурсным. Блокировка с натягом до 5 кг поможет сильно не терять своих характеристик около 4 лет. Любая блокировка с натягом в первые пару месяцев теряет около 1 кг натяга.

Специалисты рекомендуют делать для переднего дифференциала с самоблокировкой преднатяг не больше 5 кг, а для заднего дифференциала — не больше 7 кг. При максимальной величине, например, в 9 кг, все пружинные шайбы будут уже прижаты и эффект пружин будет потерян.

Как выбрать преднатяг дифференциала

Можно установить преднатяг от 5 до 11-12, но это максимальные значения устанавливают для спортивных автомобилей. Среднее значение 7-8 кг.

Чем выше установленное значение, тем раньше и быстрее срабатывает дифференциал. Это очень удобно во время управления по бездорожью, но довольно опасно во время езды на хорошей дороге. Это важно, если в автомобиле установлена самоблокировка в передний мост, так как это может привести к ненужному рывку на руле.

Если вы эксплуатируете автомобиль большую часть времени по бездорожью, то установленный больший преднатяг дифференциала отлично будет помогать преодолевать дорожные препятствия.

Если, в основном, эксплуатация автомобиля проходит по, относительно, хорошим дорогам, то надо устанавливать предварительный натяг поменьше.

Выбор варианта дифференциала для Лады Гранта. Со штатным дифференциалом поднятое домкратом колесо вращается, которое на земле стоит. С новым самоблокирующимся дифференциалом Val-Racing с установленным натягом 6 кг поддомкраченный автомобиль поехал, так как колесо, которое на асфальте тоже вращается.

Как выбрать блокировку для своего автомобиля (очень полезное видео-советую посмотреть).

Тест-драйв автомобиля НИВА с винтовыми блокировками

Как можно измерить подручными средствами установленный преднатяг на автомобиле
