Регулировка цикловой подачи тнвд vp44

Ремонт топливного насоса высокого давления Bosch VP44 номер 059 130 106D

Затем подводим зубчатое колеса (которое пока крепко сидит на конусе) к метке, в которую вставляется стопор (или, как для колхоза, сверло 6мм), откручиваем T50 болт, убираем шайбу под ним и закручиваем до упора, тем самым блокируя перемещение вала, стопор вынимаем:

При этом задняя часть будет в таком положении:

Далее для извлечения распределительной головки по Митрофану распираем-раскачиваем отвертками, но я, чтоб не портить ал. корпус просто упирался отверткой и сбивал молоточком:

Затем нужно открутить заглушку, завернуть верх бумагой или тряпкой и вырвать клещами:

Выколотками или чем сподручным поворачиваем кулачковую шайбу и поршень в то положение, при котором кул. шайба выдвинется вверх (на фото ее нужно повернуть чуть по часовой и она поднимется):

После спрессовки ослабляем Т50 и достаем вал.

. и шайбу (что под ним). Остается в корпусе подкачивающий насос.
Теперь при помощи Т20 откручиваем болты (нужен длинный и тонкий Т20, желательно):

Как говорят, что нежелательно путать местами лопасти, иначе могут подклинивать на оборотах.
Еще фото его:

В корпусе теперь так:

Подкачивающий насос взял с запасного насоса-донора, он выпал «в сборе», промываем оч. карба:

Затем пустой корпус промыл «керхером» (не поднося вплотную к каналам), затем оч. карба по каналам и сжатым воздухом высушил. Чистота:

Подкачивающий насос (донорский) устанавливаем на место:

Ложим шайбу и вставляем вал (на фото шайба висит на валу):

Зубчатое колесо готовим к установке:

Совмещаем его по нашей отметке-царапине с валом, затем вращаем до совмещения отверстия под стопор и блокируем Т50:

Слегка (!) набиваем зуб. колесо на вал, слегка наживляем гайку на 27мм. Подкладываем на стол каталоги и демпфер зуб. колеса, чтоб расположить ТНВД удобно для дальнейшей сборки.
При этом картина такая, вал заблокирован в «базовом» положении:

Поршенек взят с донорского насоса, царапинки немного подшлифовал нождачками Р800, 1500, 2000. Желательно и саму втулку в корпусе ТНВД подшлифовать Р2000 (но это перед мойкой).

А вот и сама кулачковая шайба, вот эти 2 штырька и надо «ввести» в отверстия:

Подшипник медленно забиваем по кругу на место выколоткой (конец замотать малярной лентой или чем смягчающим)

Затем надо поставить ролики с их держателями на место. Слева 2шт. с донорского, справа 2шт. с основного насоса, чуть отличаются внешне, но по размерам вроде как взаимозаменяемы:

Заводим 2шт. в пазы (до конца, на фото еще частично выглядывает):

Примерно на 1мм больше:

Распр. головка мягко ставится на место последовательной подтяжкой болтиков:

Соединяем «мозги» Т10:

И 2 эл. клапана возвращаем в свои логова. Все резинки ТНВД при сборке смазать смазкой, чтоб не поджевало!
Блокировку Т50 не забываем убрать и вернуть шайбу! Вал можно еще чуть подбить головкой и слегка закрутить гайку на 27мм.

Завел! (пусть и не сразу и с некоторой морокой), работает:

Дополнение от Nik1958:

Дополнение от Jurik-11:

Еще дополню по тем регулировкам, которые пришлось выполнить после сборки.

Регулировка угла впрыска. Ссылка на отчет
Шкив на моем ТНВД наверное я не первый снимал, ибо оно работало на самом краю рег. болтов, а теперь когда я снял-поставил при ремонте, видимо еще чутка сдвинулось (несмотря на метку-царапинку) и я ее смог завести лишь когда перекинул ремень ТНВД на зуб, т.е. пометил маркером метку на ремне и на шкиве и после перекидки метка стала так, как на картинке красным:

Далее подправил окончательное положение и угол уже 3-мя рег. болтами. В дальнейшем лучше бы переставить шкив ТНВД так, чтоб он выставлялся как по-заводу, попадая в середину болтов и не переставляя ремень на зуб
До регулировки угол вышел 8,4BTDC, смотрится здесь:

3мм с небольшим против часовой.
Заводится примерно одинаково, что и было, с минимальной задержкой, но не сразу.

Регулировка цикловой подачи.

Открутил 8 болтов «мозга» и вот он датчик:

И погрузился ключом в дизельное плавание Приоткрутил, сдвинул датчик к «водительской» стороне (=уменьшение величины цикловой), к счастью, солярка «увеличивает» изображение и мы можем видеть, насколько сместились.
До регулировки было на горячую 6мг.
Входим:

И в 1 группе смотрим значение цикловой подачи в мг.
В итоге выставил около 3,8мг на горячую (85гр.+).

Все, тяга очень хорошая, заводится, ездит.

Источник

quattrosens › Блог › ТНВД VP44 тянет/заводится плохо на горячую/тёплую. Делаем сами

Предисловие
На моей машине стояло 2 восстановленных ЗАВОДОМ насоса,
— один брался у официалов, стоял без подкачки, после 30тыс мотор очень плохо заводился на теплую, появилась проблема с «прыганием» угла опережения впрыска на хх. С подкачкой 1,7б заводился нормально, но проблема «прыгания» угла осталась
— один покупался через сеть официалов и с рождения стоял с подкачкой 1,7бар, после пробега в 80тыс появились всё ТЕЖЕ симптомы…

Сражу скажу что идея решения принадлежит уважаемому Сергею, SER_72_ с Ауди клуба России www.audi-club.ru/index.php?members/ser_gr72.24263/, я просто начал копать ещё глубже в данном направлении и выкопал ещё более интересные вещи.

Сначала озвучим проблему :

Дизельный двигатель с ТНВД VP44 плохо заводится на горячую. На холодную без проблем, с пол-оборота, на горячую ни в какую приходится маслать долго и нудно…знакомая ситуация для ОЧЕНЬ МНОГИХ владельцев VP44

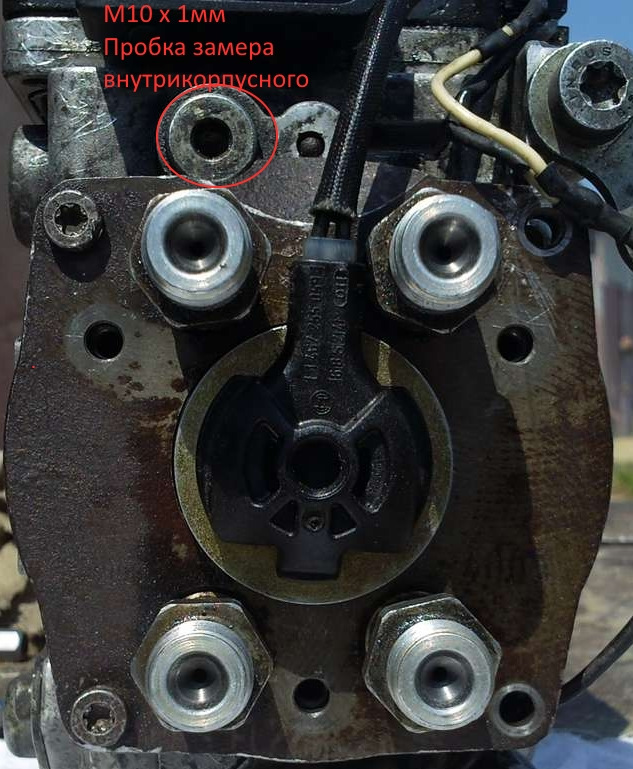

Замер внутрикорпусного давления производится манометром 30бар или выше через пробку с резьбой М10х1мм

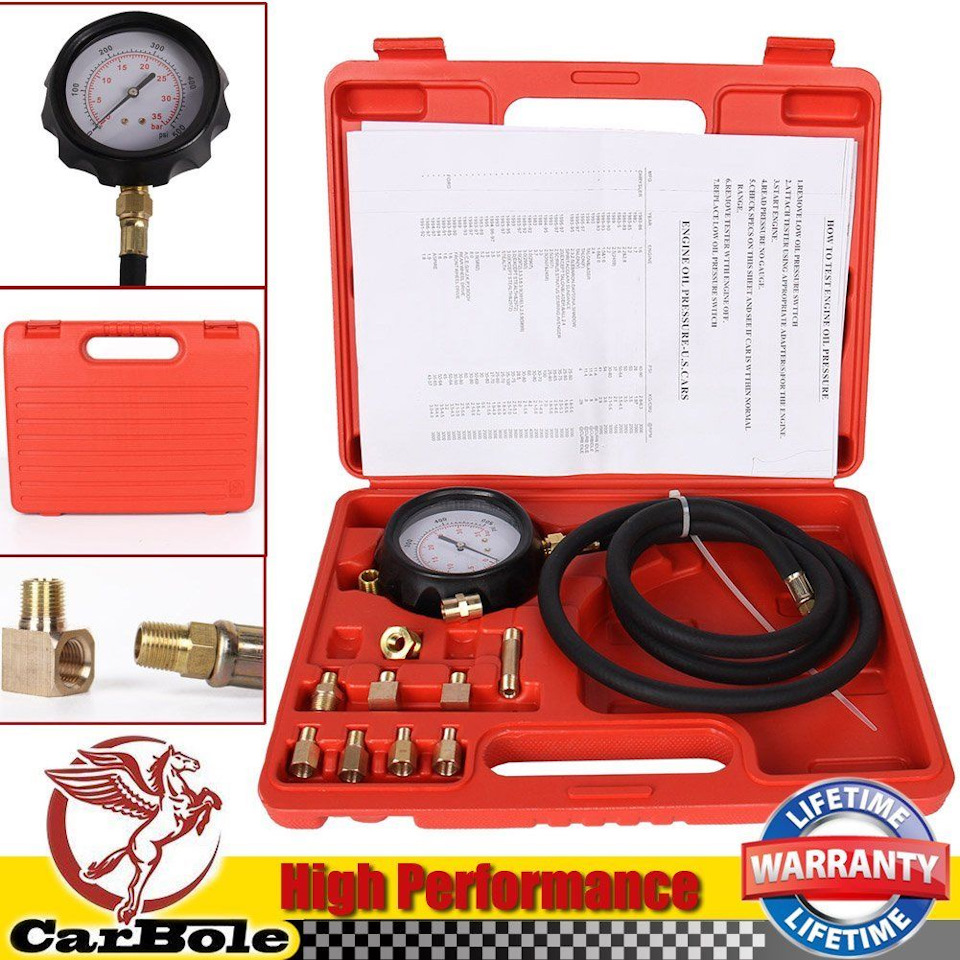

Для замера давления можно купить уже готовый набор на EBAY

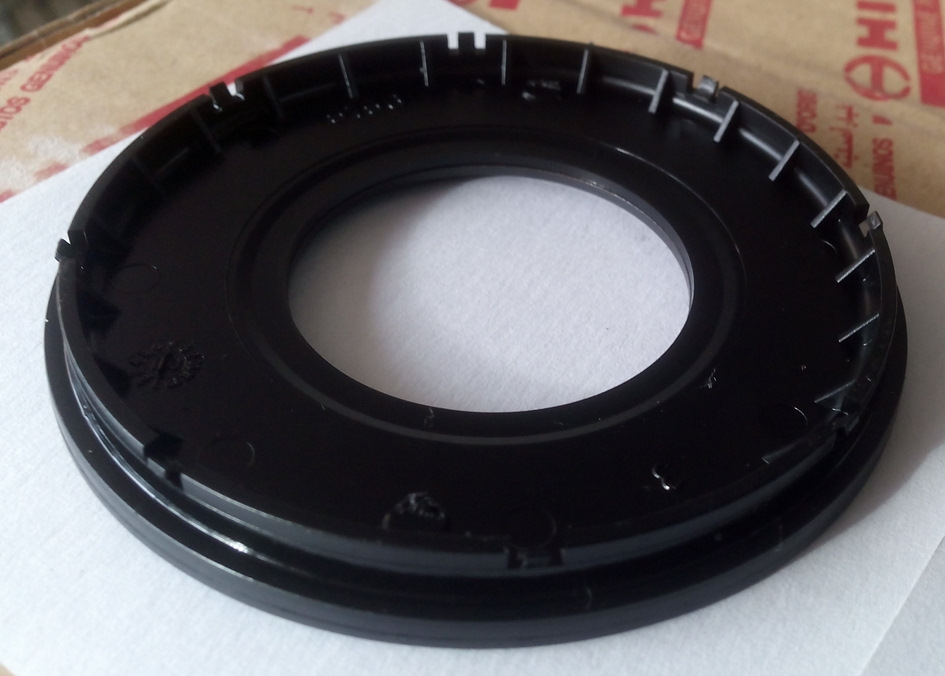

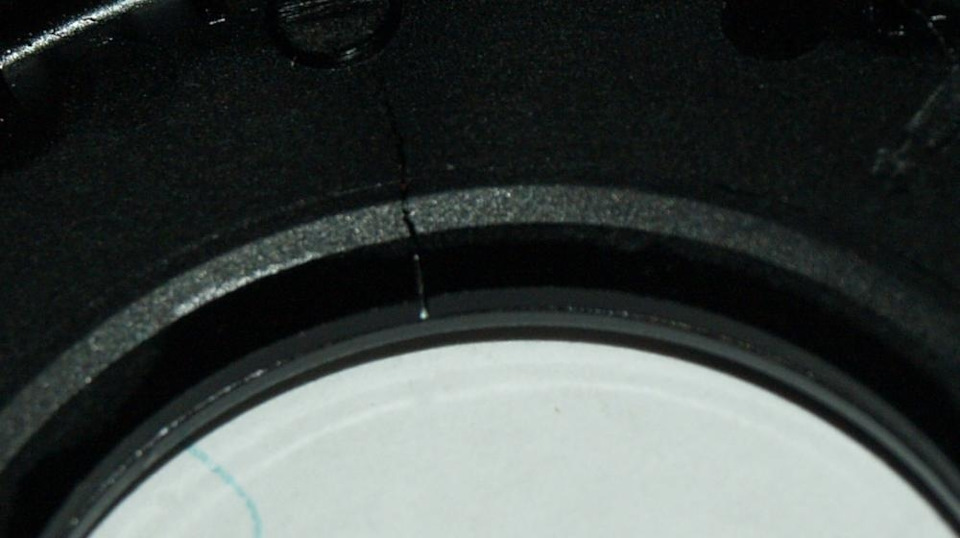

В мембране НОВОГО ТИПА металло-пластиковой с 2000г появляются трещины

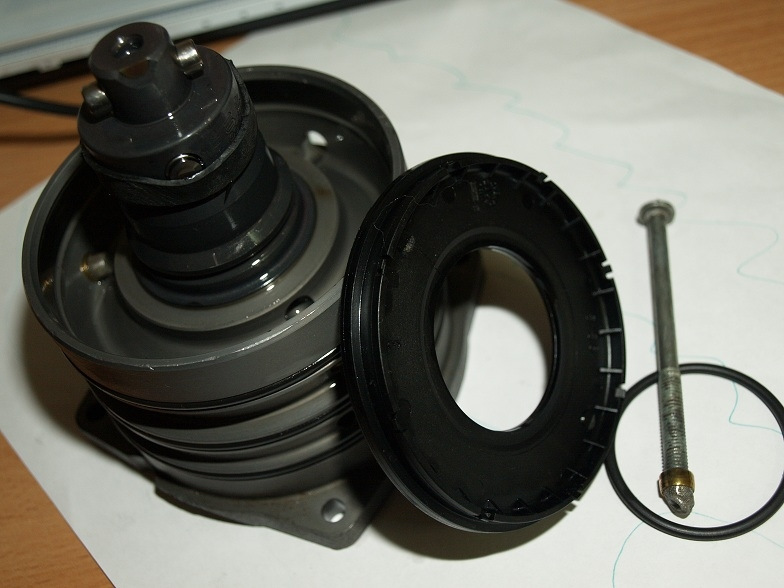

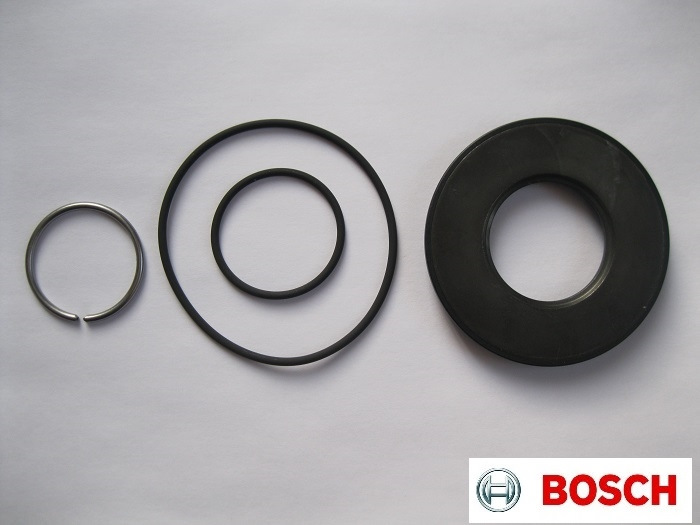

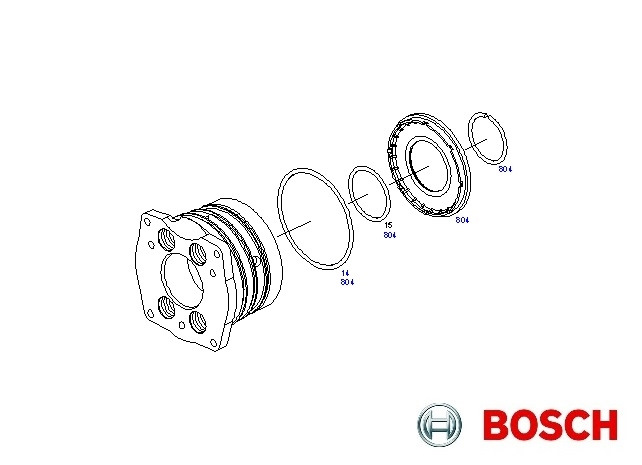

1. Нужно заказать правильные кольца для Распределителя
* Материал FRM
* Плотность 80
* Размеры маленького кольца 35мм х 3мм х 41мм и большого 70мм х 2,5мм х 75мм

2. Найти на разборке полностью металличесскую мембрану стоявшую на первых выпусках ТНВД

Источник

ТНВД VP44: поломки и стоимость их устранения

Топливный насос Bosch VP44 радиального типа является последним переходным звеном к системе CommonRail. Как и старые рядные ТНВД, этот насос распределительного типа целиком и участвует в нагнетании топлива, его подаче к форсункам и дозировке впрыска. Форсунки полностью подчиняются насосу Bosch VP44: срабатывают (открываются и осуществляют впрыск топлива в камеры сгорания) под действием создаваемого насосом давления. Максимальное давление впрыска составляет 180 Мпа. Соответственно, момент впрыска и количество впрыскиваемого топлива также контролирует ТНВД Bosch VP44. Для этого насос оснащен электронным блоком управления.

В момент своего появления ТНВД VP44 считался самым передовым решением, так как обеспечивал топливную экономичность и экологичность. Впрыскиваемое под огромным давлением дизельное топливо буквально превращалось в мелкодисперсный туман, который быстро и полностью сгорал. КПД, плавность и шум работы дизельных двигателей заметно улучшились. Большим достоинством этого насоса было то, что при наличии в нем собственного блока управления его можно было использовать с различными настройками и гибко адаптировать под совершенно разные дизельные двигатели. Эта особенность ТНВД Bosch VP44 сделала его очень популярным среди автопроизводителей: его применяли на своих дизелях такие марки как BMW, Rover, Ford, MAN, Mitsubishi, Opel, Audi, Mercedes, Renault.

Все поломки, связанные с ТНВД Bosch VP44 можно разделить на механические и электрические. Соответственно, механическая часть насоса подвержена износу и воздействию некачественного топлива. С момента появления ТНВД Bosch VP44 надежность его механической части оставляла желать лучшего. С течением времени насос усиленно дорабатывался, многие запчасти в нем менялись по гарантии. По электрике часто беспокоит элементарное выгорание транзистора на плате электронного блока управления. Теперь обо всем поподробнее.

Читайте также:  Переключатель регулировки зеркал skoda octavia ii

Электрические неполадки в ТНВД Bosch VP44 и за его пределами

Если двигатель, оснащенный насосом ТНВД Bosch VP44 неожиданно перестал заводиться или просто заглох на ходу, при этом на панели приборов не горит Check Engine, можно смело отправляться к электрикам, занимающихся перепайкой электронного блока управления насоса. В 95% случаев неисправность двигателя и его ТВНД связана со сгоранием выходного транзистора клапана, регулирующего объем впрыска топлива. Это очень распространенная поломка. По мнению части специалистов, этот транзистор выходит из строя из-за перегрева или просто из-за старости. Нередко транзистор блока управления ТНВД Bosch VP44 сгорает при перегрузке, возникающей из-за заклинивания поршня установки опережения зажигания. Специалисты перепаивают (устанавливают новый) транзистор: оригинальный или свой, но с нужными параметрами. Стоимость такой работы составляет около 200 рублей. Как правило, насос при этом снимается с двигателя.

Гораздо реже по электрике беспокоит неисправный (сгоревший) датчик числа оборотов насоса и температуры топлива. Также ТНВД Bosch VP44 может выйти из строя из-за сгорания дозирующего электроклапана. В любом случае, любой ремонт электрической части насоса Bosch VP44 обойдется в 200-400 рублей.

Тут же следует упомянуть о еще одно электрической неполадке, причины возникновения которой находятся за пределами насоса Bosch VP44 и топливной системы. Дело в том, что цикловая подача топлива, зависит от массы засасываемого двигателем воздуха, которую электронный блок управления рассчитывает по показаниям датчика массового расхода воздуха. Этот датчик не отличается надежностью и неприхотливостью. Конструктивно датчик представляет собой особое тонкопленочное покрытие, нагревающееся при работе. Датчик стоит во впускном коллекторе за воздушным фильтром. К сожалению, датчик не очень тщательно защищен от попадании на его чувствительную пленку пыли или масла. Образующаяся на нем грязевая пленка снижает чувствительность сенсора-измерителя. Его реакция снижается или пропадает вовсе, поэтому показания датчика становятся некорректными. Система самодиагностики двигателя может зафиксировать отклонения в показания датчика или же некорректное выходное напряжение. Если напряжение на загрязненном датчике не выходит за рамки корректных параметров, но измеренный им объем проходящего в двигатель воздуха не является правильным, двигатель просто теряет мощность. То есть, по факту двигатель получает достаточно воздуха, но так как датчик массового расхода не видит этого и ошибочного регистрирует меньшую подачу воздуха, то блок управления ТНВД Bosch VP44 соответственно рассчитывает меньшую цикловую подачу топлива. В результате появляются симптомы, характерные для неисправной системы питания (при этом Check Engine может не загораться): снижается отдача двигателя.

При появлении подобных симптомов нужно продиагностировать и турбину. Нередко датчик массового расхода воздуха может работать корректно, а турбина «недодувает». Проблемы с наддувом часто может вызывать управление турбиной. На моторах с ТНВД Bosch VP44 устанавливаются турбины с изменяемой геометрией направляющего аппарата (VTG), управление которым осуществляется вакуумной системой. Собственно параметры вакуума в управляющем механизме турбины контролируется электромагнитным клапаном, подчиняющимся блоку управления двигателем. В случае неисправности вакуумной системы или датчиков, участвующих в управлении турбиной, величина наддува может быть низкой или слишком высокой. Диагностика параметров наддува проводится с помощью манометра, подключаемого к впускному тракту после турбокомпрессора – именно здесь контролируется реальная величина наддува и его регулирование. Также следует проконтролировать количество масла, выбрасываемого турбокомпрессором. В ходе этой нехитрой процедуры косвенно оценивается состояние подшипников вала ротора компрессора.

Читайте также:  Регулировка ловато изи фаст

Механические неполадки в ТНВД Bosch VP44

Поломки по механической части ТНВД Bosch VP44 гораздо более разнообразны. Но главное отличие в том, что при механических неисправностях мотор продолжает работать, хотя и очень неуверенно и при меньшей мощности.

Этот насос, как и любой механизм в котором есть трение, подвержен износу. А если учесть что этот насос смазывается топливом, то его «здоровье» постоянно находится в группе риска. ТНВД Bosch VP44 очень требователен к не только к топлива, но и к сопротивлению линии его подачи. Это значит, что при загрязненном или засоренном топливном фильтре насос просто перестает работать нормально. Происходит нехватка топлива для насоса – а топлива Bosch VP44 нужно много, гораздо больше, чем другим ТНВД. Симптомы в засоренного топливного фильтра вполне обычные: уменьшается цикловая подача топлива, что выражается в белом оттенке выхлопных газов и, конечно, в уменьшении мощности двигателя. Устранить эту проблему, поменяв грязный фильтр на новый, нужно как можно скорее, иначе помимо этих симптомов можно просто испортить насос, просочившейся в него грязью. Если грязь в насос все-таки попала, то без замены корпуса ТНВД неисправность устранить не удаётся.

Самыми изнашиваемыми деталями в насосе ТНВД Bosch VP44 являются подкачивающий роторный насос, поршень опережения впрыска и детали с которыми они вступают в трение. Продукты износа этих компонентов забивают каналы в насосе и фильтра в них. Вдобавок из-за механического износа падает давление топлива в те частях, куда подкачивающий насос направляет топливо. Если упало давление «подкачки», то сразу появляются проблемы с углом опережения впрыска, так как конструктивно поршень опережения впрыска приводится в движение топливом.

Проблемы с углом опережения впрыска возникают и в случае попадания воздуха в насос, что происходит при негерметичности подающей топливной линии. При больших нагрузках на мотор момент опережения впрыска начинает запаздывать. Разумеется, данное отклонение от нормы фиксируется системой самодиагностики, которая сигнализирует об этом водителю включением индикатора «Сheck Еngine». Эта ошибка ощущается и по снижению мощности двигателя. Длительная езда с завоздушенным насосом приводит и ускорению износа его элементов. Как следствие, насос быстро выходит из строя. Обратите внимание, что после ремонта вышедшего из строя ТНВД обязательно нужна регулировка на специальном стенде, иначе случившаяся неисправность двигателя сохранится. При регулировке ТНВД Bosch VP44 выполянется обязательная перезапись калибровочных параметров в блоке управления.

Также слабым местом системы дизельного впрыска с насосом ТНВД Bosch VP44 являются форсунки. В их конструкции присутствует пара пружин, которые управляют двумя ступенями подъема иглы. Благодаря такой конструкции форсунки выполняют не только стандартные параметры, такие как давление подъема иглы, «отсечка», форма факела распыления топлива, гидроплотность, но еще и давление подъема иглы второй ступени и расход топлива через форсунку. Все эти параметры и отклонения от нормы определяются только на специальном стенде.

Неисправности форсунок, работающих в топливной системе с насосом ТНВД Bosch VP44, выражающиеся в неправильном распылении топлива нередко приводит к неравномерному нагреву и перегреву поршней, в результате чего они прогорают или разрушаются.

Что касается плунжерных пар в основной части насоса ТНВД Bosch VP44, то они изнашиваются слабо. Продукты износа и грязь до них просто не доходят через засоренные фильтра и заторы в «капиллярной» сети насоса. Необходимость из замены выявляется в ходе разборки насоса.

Стоимость ремонта ТНВД Bosch VP44 значительно снизилась в последние годы. Отремонтировать и восстановить этот насос можно по цене от 200 рублей. Б/ушные насосы VP44 стоят от 400 до 800 рублей.
