Регулировка тормозных колодок ваз 2107 видео

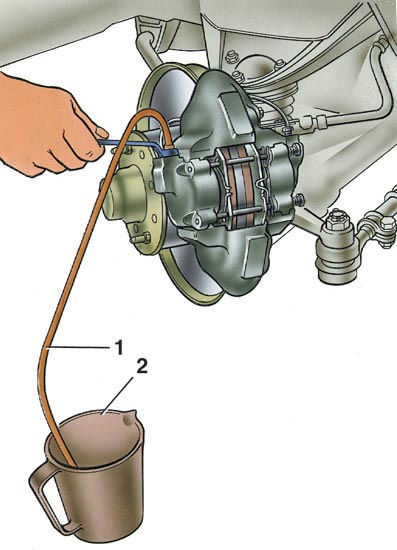

Лада 2101 72г липа › Бортжурнал › регулировка зазора колодок и прокачка тормозов

Свободный ход педали регулируется перемещением выключателя 6 стоп-сигнала с последующим затягиванием гайки 5.
При нормальном свободном ходе педали толкатель 2 слегка касается о поршень. Полный ход педали не регулируется, он обеспечивается конструкцией привода тормозов.

затем ручной тормоз

Если стояночный тормоз не удерживает автомобиль на уклоне до 30% или включается при перемещении рычага более чем на 4–5 зубцов храпового устройства, отрегулируйте его в следующем порядке.
1. Переведите рычаг в крайнее нижнее положение.

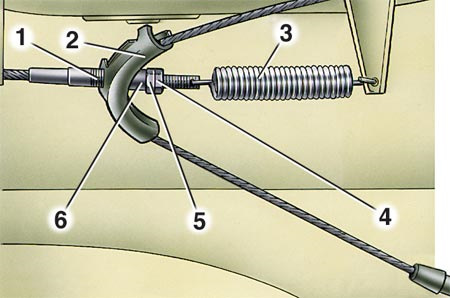

2. Отпустите контргайку 4 натяжного устройства и, завертывая регулировочную гайку 5, натяните трос так, чтобы ход рычага по сектору составил 4–5 зубьев под усилием 392 Н (40 кгс).
в моем случае он не держал пришлось подложить пару гаек колхозно но оно работает и держит )

и самое интересное ибо делал это в первые
Регулировка зазора между колодками и барабаном

1. Нажмите на педаль тормоза с усилием 98–117 (10–12 кгс), чтобы обеспечить плотное прилегание колодок к барабану.
2. Удерживая колодки в этом положении, поверните за шестигранные головки эксцентрики А и В (см. рис. Схема регулировки зазора между колодками и тормозным барабаном ) в указанном направлении до их соприкосновения с колодками.
3. Отпустите педаль и поверните регулировочные эксцентрики в обратном направлении примерно на 10°.
4. Резко нажмите на педаль тормоза 3–4 раза и при отпущенной педали, вращением вывешенных колес, проверьте отсутствие задевания колодок за барабан.
5. Проверьте при пробном выезде эффективность действия тормозов, величину свободного и полного хода педали тормоза.
6. Необходимо проехать 5–7 км, не пользуясь тормозами, и, остановившись, на ощупь убедиться в том, что тормозные барабаны не нагреваются. При сильном нагреве барабанов повторите регулировку.
7. Если не удается установить необходимый зазор между колодками и барабаном, замените тормозные колодки и вновь отрегулируйте зазор.
после проделанных манипуляций тормоза стали приятней нажиматься и все четыре колеса тормозят ))

Источник

Сообщества › Клуб Любителей Классики (и не только) › Блог › Замена задних тормозных барабанов и колодок ВАЗ-2107 своими руками

Тормозные барабаны и колодки заменяют при их повреждении или износе рабочей поверхности. Тормозной барабан заменяют новым если его внутренний диаметр равен или больше 251 мм. Тормозные колодки заменяют новыми при толщине накладок равной или меньше 1,5 мм.
Кроме того не допускается замасливание, нарушение соединения с основанием, сколы, неравномерный износ и другие дефекты. Колодки заменяют только комплектом с обоих сторон автомобиля.
Для проверки остаточной толщины колодок на задней стенке тормозного щита имеется инспекционное отверстие под заглушкой.

Читайте также:  Регулировка развал схождения приора

Для работы нам потребуются:
— Ключи на 7, 8, 10, 17, отвертка, бородок, монтажные лопатки, напильник, молоток, пассатижи
— Металлическая щетка, наждачная бумага, ветошь
— Штангенциркуль
— Два длинных болта М8
— Комплект новых колодок и тормозных барабанов, ремкомплект опорных стоек колодки, распорных пружин при необходимости
— «Жидкий ключ», графитовая, медная или смазка ЛСЦ-1

Перед работой задние колеса автомобиля необходимо вывесить, зафиксировать автомобиль на месте упорами, рычаг привода стояночного тормоза опустить вниз до упора.
Снимаем колесо, зачищаем от грязи, обрабатываем «жидким ключом» два штифта крепления и фланец полуоси. Отворачиваем штифты и снимаем барабан.

Если барабан не снимается усилием рук, то вворачиваем два болта М8 в резьбовые отверстия барабана и равномерно спрессовываем барабан с фланца полуоси, простукивая его резиновым молотком или через деревянную проставку.
Отсоединяем конец верхней стяжной пружины от передней тормозной колодки, затем от задней колодки и снимаем ее. Снимаем нижнюю стяжную пружину.
Нажимаем на верхнюю чашку прижимной пружины, проворачиваем ее на 90° и снимаем пружину с нижней чашкой, при замене также вытаскиваем стержень. Снимаем переднюю тормозную колодку, распорную планку, а затем аналогично заднюю колодку, отсоединяем наконечник троса привода стояночного тормоза от рычага привода.
После снятия всех деталей очищаем тормозной механизм от грязи и продуктов износа.

Осматриваем состояние защитных колпачков рабочего цилиндра, возможные течи, износ элементов тормозного механизма. Замеряем толщину каждой накладки в нескольких местах — в любом месте она должна быть не менее 1,5 мм.
Для замены задней тормозной колодки необходимо перенести рычаг привода стояночного тормоза на новую колодку.

Собираем тормозной механизм с новыми элементами в обратной последовательности.

Смотрим, чтобы концы колодок входили в гнезда на поршнях сверху и тормозном щите снизу, опорные стойки колодок были зафиксированы в нужном положении.
Зачищаем посадочные поверхности фланца полуоси металлической щеткой или наждачной бумагой. Смазываем посадочный поясок фланца полуоси и посадочное место барабана медной, графитовой смазкой или смазкой ЛСЦ-1.

Читайте также:  Регулировка колеи задних колес мтз 80

Устанавливаем новый тормозной барабан на место, центрируем бородком по монтажным отверстиям и затягиваем штифты с умеренным усилием, резьбу штифтов также желательно смазать.

Если барабан не надевается на колодки, сведите их, уперев две монтажные лопатки в отбортовку тормозного щита. Необходимо учесть, что при этом уровень тормозной жидкости в бачке может подняться.
Если после этого монтаж все еще затруднен, то ослабьте натяжение заднего троса привода стояночного тормоза.
Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение. Установите на место колесо и проверьте легкость его вращения. Заново отрегулируйте натяжение троса стояночного тормоза. Со временем, после притирки деталей, данную операцию необходимо будет повторить.

Небольшое видео процесса:

Источник

Проверка и регулировка тормозов задних колес и ручного тормоза

Хорошие скоростные качества автомобилей ВАЗ потребовали от конструкторов эффективного решения тормозной системы, которая бы обеспечивала быстрое гашение скорости и надежную устойчивость автомобиля на дороге в момент торможения.

Чем же достигаются такие высокие показатели?

Одним из основных параметров эффективности тормозов принято считать отношение полной массы автомобиля к суммарной площади накладок всех тормозов, естественно, конструкторы изыскивают пути снижения величины приведенного выше отношения, а этого можно добиться либо за счет снижения массы автомобиля, либо за счет увеличения суммарной площади накладок.

Необходимо отметить, что приведенные величины удельного давления значительно меньше аналогичных показателей многих автомобилей подобного класса. Незначительные удельные нагрузки при условии разумного и грамотного использования тормозов в эксплуатации исключают интенсивный износ накладок и обеспечивают надежность действий тормозов.

Для обеспечения высокой эффективности тормозов и гарантии их безотказности следует в обязательном порядке через каждые 5 тыс. км проверять и при необходимости регулировать тормоза.

Читайте также:  Порядок регулировки клапанов зил130

Регулировка тормозов

Чтобы правильно выполнить операции по регулировке тормозов задних колес и ручного тормоза, можете воспользоваться следующими рекомендациями:

Следует напомнить, что выполнение описываемой операции достаточно неудобно, так как требуется помощник, который во время проверки тормозов должен находиться в автомобиле и выполнять ваши несложные команды.

В случае если такой помощник найден, он по вашей команде должен нажать на педаль тормоза, а вы в это время, вращая барабан, определяете, соприкасаются ли колодки с зеркалом барабана.

В случае если требуется регулировка необходимо:

Схема регулировки зазора между колодками тормозов и тормозным барабаном

Бывают случаи, когда требуемый зазор между колодками и барабаном установить не удается. Это служит симптомом чрезмерного износа тормозных колодок, которые следует заменить на новые.

Дело в том что в процессе эксплуатации в результате электрохимической коррозии, барабан, отлитый из алюминиевого сплава, как бы «приваривается» к буртику фланца полуоси, изготовленной из стали. Известны многочисленные рекомендации и советы, как быстрее снять барабан.

Следует напомнить, что применение различного вида съемников не дает желаемого результата, более того, съемник чаще всего ломает буртик барабана.

Если указанным способом снять барабан не удается, в качестве крайней меры можно предпринять следующее:

С помощью описанных манипуляций практически всегда удается освободить барабан, так как удерживаемый колодками он стоит на месте, а полуось вращается.

Замена задних колодок

Разборка тормоза и замена колодок выполняются в такой последовательности:

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Проверка ручного тормоза

В случае когда ход рычага ручного тормоза большой, его необходимо отрегулировать с помощью натяжного устройства, для чего следует выполнить такие операции:

Регулировка ручного тормоза

После окончания операции проверьте в действии, правильно ли была выполнена регулировка.
