Уже чуть ли не год ездил с растянутыми тросами ручника. Ручник держал, но только в крайнем перпендикулярном положении, о чём ещё в марте было сделано замечание на техосмотре.

Сами тросы приобрёл так же в марте, но руки до них дошли только сейчас.

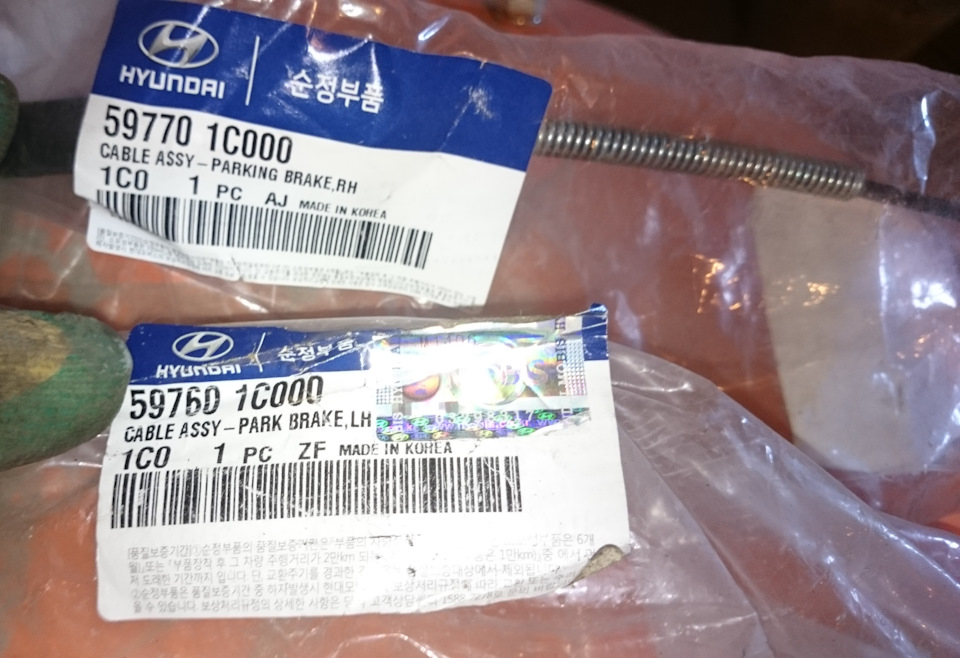

По вин-коду на мой автомобиль 2008 года (барабаны, без ABS) применяются тросы с артикулами 597601C050 и 597701C050. Однако, ввиду дурных цен на них (где-то по 2000 р за каждый на тот момент) были приобретены 597601C000 и 597701C000. Тоже тросы для комплектации с барабанами без АБС, но для автомобилей 2006-2007 годов выпуска. Обошлись они мне по состоянию на конец марта 2016 года по 998 р за правый (597601C000) и 871 р за левый (597601C000). Повезло, успел.
Сейчас цены примерно одинаковы что на 000, что на 050 и находятся в пределах 1500-3000 р за каждый. В общем, надо искать и сравнивать (эмекс, автодок, рмс, гипер и(!) экзист — опомнился и на фоне потери клиентов начал снижать цены).

Начинаем с того, что нужно снять центральную пластиковую консоль-туннель (один болт в заднем подстаканнике, один болт слева возле ног водителя, защёлка справа в ногах пассажира, максимально ослабить ручник, поднять его на максимальное положение и, приподнимая консоль за заднюю часть, снять её).

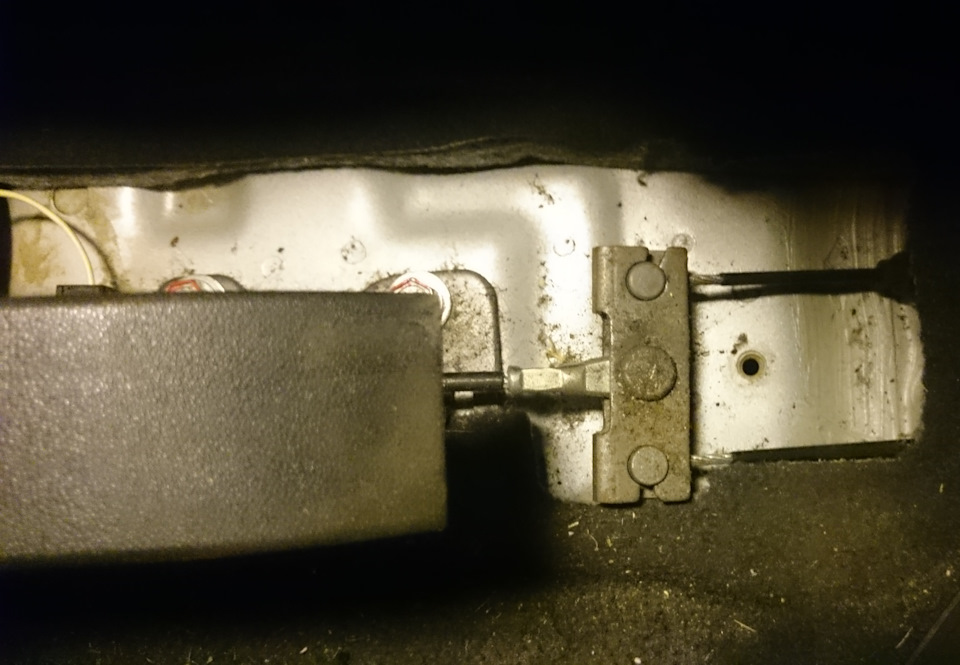

Дальше — поочерёдно вытащить концы тросов из коромысла ручника

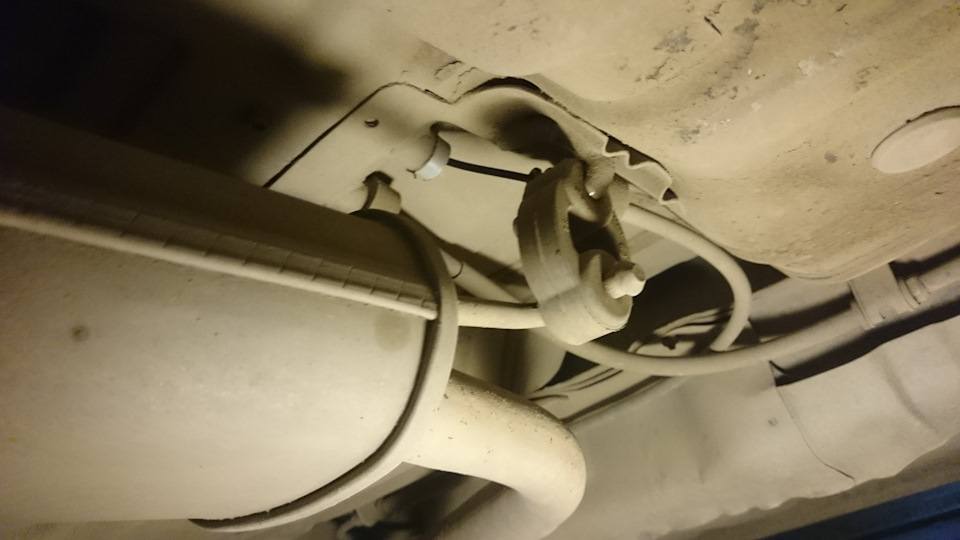

Дальше в яме вытаскиваем тросы из салона наружу (место выхода — над глушителем)

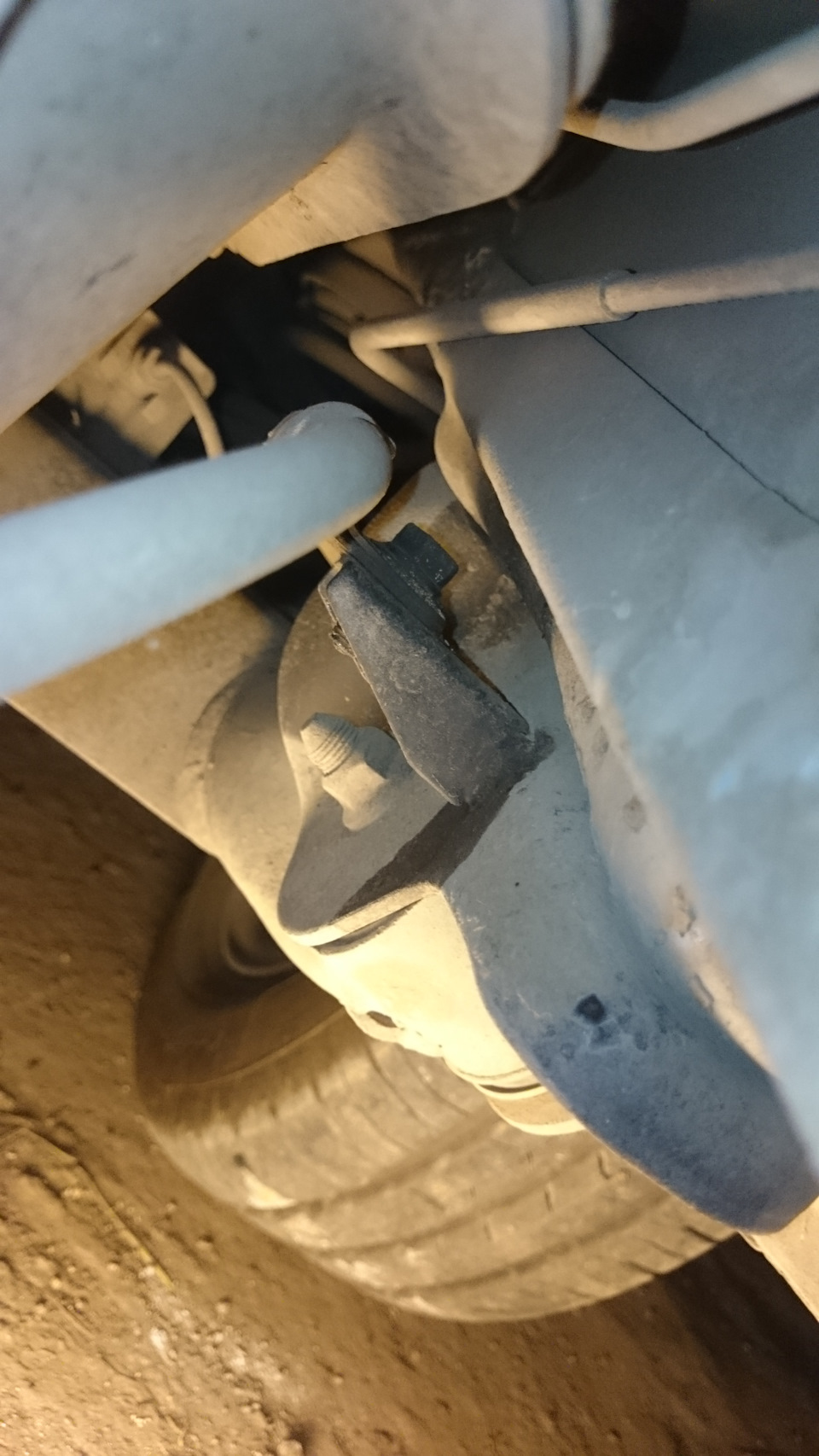

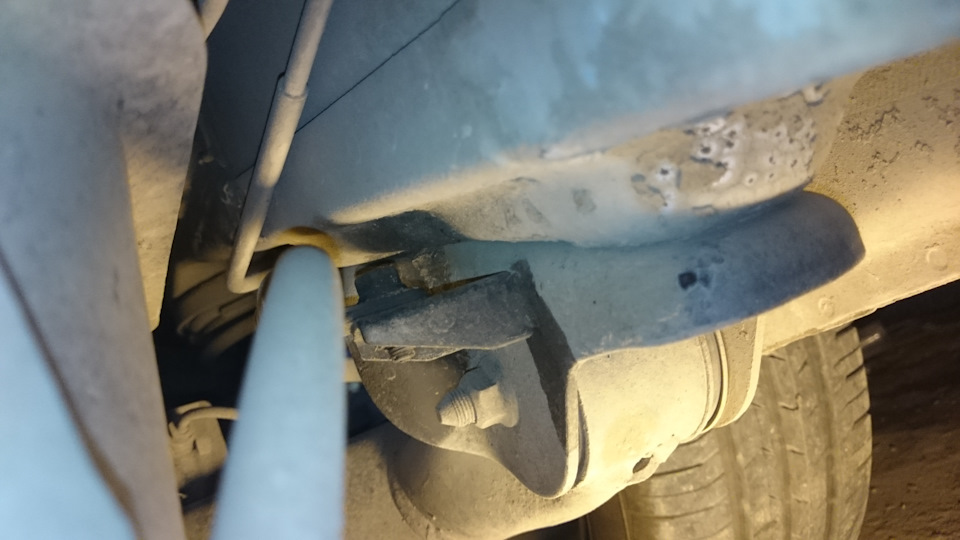

Затем откручиваем болты и одну гайку крепления тросов. Здесь ничего интересного и ничего сложного, кроме вот этого болта возле сайлентблока задней балки:

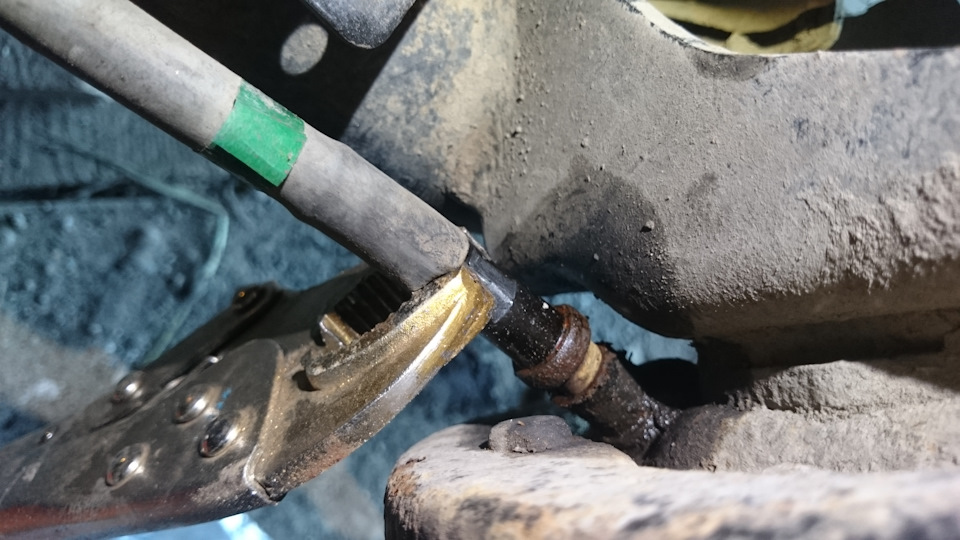

Дальше раскидываем барабаны, отцепляем трос от колодки

и вытаскиваем его снаружи:

Дальше собираем всё в обратном порядке и радуемся 🙂

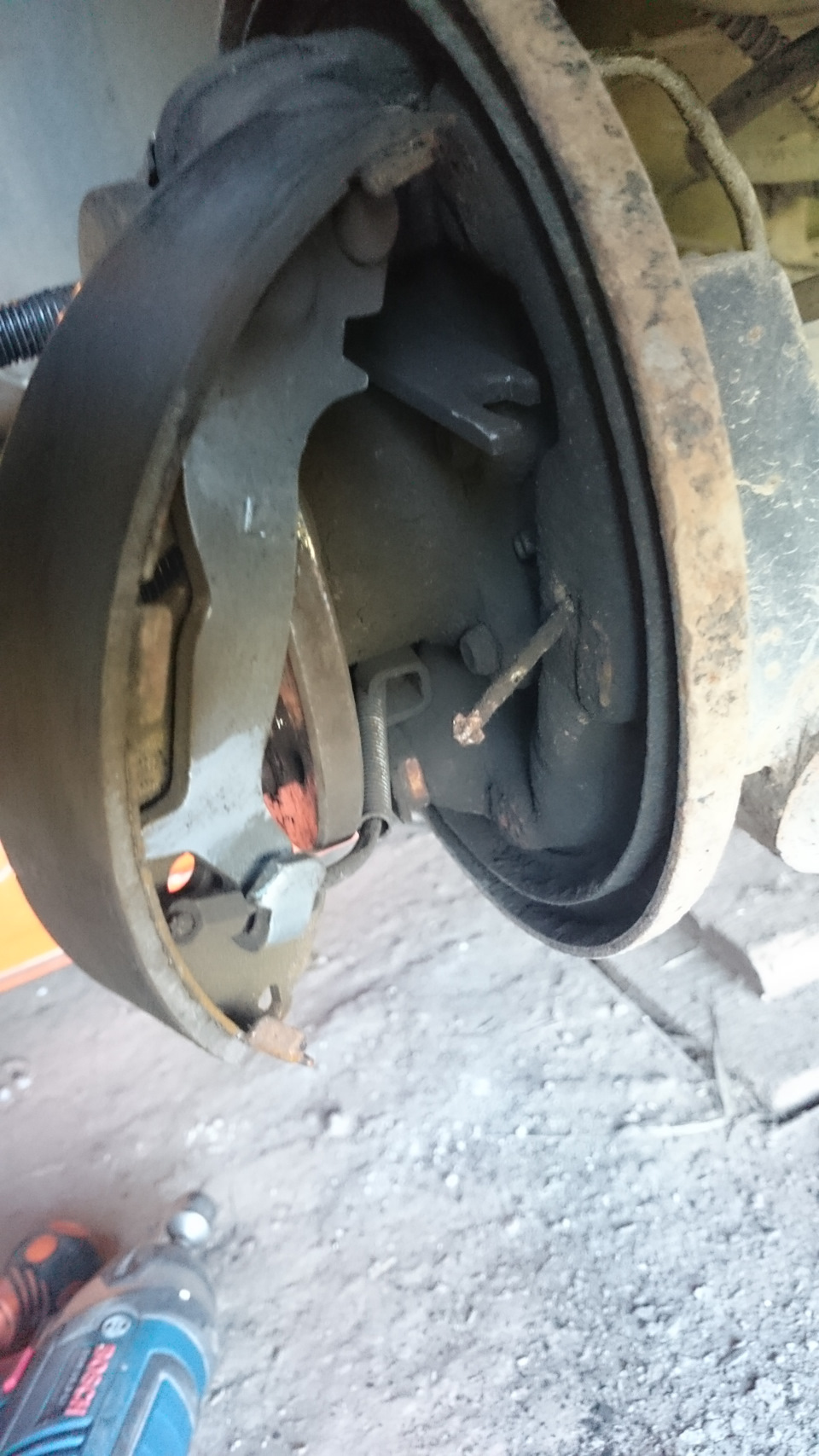

У меня после сборки обнаружился небольшой перекос в коромысле (один трос длиннее, один короче), которому я не придал особого значения. И зря — на полпути в правом колесе появился скрежет. Остановился, машину на домкрат, раскидал тормоз и увидел, что выпал рычаг регулятора зазора, и его размочалило внутри механизма. Вытащил, установил всё обратно без него и пружинки, собрал, в срочном порядке заказал новый. К началу следующих выходных уже получил:

Читайте также:  Редуктор давления воды регулировка honeywell

На следующих выходных снова раскидал тормоза. Причиной того, что рычаг отвалился, явился небольшой, не заметный глазу перекос нажимной планки (та, что с «рогами» и зубчатым колесом). Из-за незначительного отклонения её положения рычаг всё время норовит выпасть либо остаться в нижнем положении (не на зубчатом колесе). Вдобавок при установке я вытащил одну из колодок и в тисках сжал «рога» нажимной планки так, чтобы они налезали на колодку без малейшего люфта и надёжно придерживали рычаг за верхнее ухо.
Ещё раз всё проверил, собрал обратно, через заднее отверстие в корпусе тормозов (где резиновая заглушка) отвёрткой, вращая зубчатое колесо, развёл колодки до той степени, чтобы колесо вращалось с сопротивлением.
Поставил колёса назад и обнаружил, что перекос в коромысле ручника тоже пропал — теперь всё ровно, гайка регулировки практически в «нулевом положении», колёса полностью блокируются на третьем щелчке.

Ну вот и всё. В пути, кстати, тормозить стало тоже получше за счёт того, что разведены колодки. Убедился, что слепо доверять механизму самоподвода всё же не стоит и лучше периодически делать это вручную, удобнее всего — при смене колёс (там дел на минуту с каждой стороны).

Кто-то из здешних гетцеводов задавался вопросом, взаимозаменяемы ли тросы барабанных тормозов без АБС (000 / 050) с тросами для барабанов с АБС (300). Для 050-х тросов аналогов не нашлось, а вот для нулевых, которые установлены, — полно. Для 300-х тоже. Так что можно сравнить по длине:
