Регулировка механизма переключения передач дэу матиз

Элементы управления коробки передач Дэу Матиз

Отсоединение тросов выбора и переключения передач: 1 — палец троса; 2 — шайбы; 3 — троса выбора и переключения передач; 4 — Е-образный фиксатор.

Механизм управления переключением коробки передач Дэу Матиз

Снимите воздушный патрубок, соединяющий корпус воздушного фильтра и дроссельный узел. Снимите аккумуляторную батарею и опору аккумуляторной батареи. Отсоедините трос выбора и переключения передач в следующем порядке: снимите палец троса; снимите шайбы; отсоедините троса выбора и переключения передач; снимите Е-образный фиксатор троса; отсоедините тросы от кронштейна крепления тросов.

Расположение болта крепления рычага выбора передач Дэу Матиз

Выверните болты и снимите рычаг выбора. Выверните болт блокировки переключения. Обязательно отверните болт блокировки переключения. В противном случае механизм управления переключением передач нельзя снять.

Расположение болта крепления механизма переключением передач в сборе и прокладки

Убедитесь, что рычаг переключения передач в нейтральном положении. Выверните болты и снимите механизм переключением передач в сборе и прокладку. Снимите рычаг переключения передач в следующем порядке: закрепите механизм управления переключением передач в сборе в тисках с мягкими губками;

Использование выколотки и молотка для снятия пальца рычага переключения передач Матиз, рычага переключения и пыльника

С помощью выколотки и молотка снимите палец рычага; снимите рычаг переключения; снимите пыльник.

Расположение направляющего болта и направление снятия вала выбора/переключения передач.

Выверните направляющий болт и снимите вал выбора переключения передач Дэу Матиз.

Расположение болтов крепления пластины выбора передач

Выверните болты и снимите пластину с механизма управления переключением передач.

Места проверки на отсутствие износа или повреждений кулачка переключения пятой/задней передач, пластины блокировки переключения, рычага выбора/переключения передач и вала выбора/переключения передач

Проверьте на отсутствие износа или повреждений кулачок переключения пятой/задней передач, пластину блокировки переключения, рычаг выбора/переключения передач и вал выбора/переключения передач.

Установка механизма управления переключением коробки передач Дэу Матиз проводите в последовательности, обратной снятию. Вверните направляющий болт переключения и затяните его моментом 18—28 Н·м. Установите механизм управления переключением передач и рычаг выбора передач и затяните болты моментом 18—28 Н·м. Вверните болт блокировки переключения передач и затяните его моментом 18—28 Н·м.

Шестерня и трос привода спидометра Дэу Матиз снятие и установка

Снимите шестерню привода спидометра в сборе в следующем порядке:

Снятие шестерни привода спидометра в сборе Матиз: 1 — гайка; 2 — трос; 3 — болт; 4 — шестерня привода спидометра в сборе.

Ослабьте гайку; отсоедините трос; выверните болт и снимите шестерню привода спидометра в сборе.

Расположение разъема датчика скорости автомобиля Дэу Матиз.

Отсоедините разъем датчика скорости автомобиля и снимите аккумуляторную батарею. Отсоедините боковой кабель панели инструментов.

Расположение уплотняющей втулки и направление извлечения троса спидометра Матиз.

Снимите уплотняющую втулку троса спидометра и извлеките трос спидометра из панели инструментов. Снимите уплотнительное кольцо с корпуса шестерни привода спидометра.

Снятие пальца шестерни привода спидометра и места проверки уплотнительного кольца и зубьев шестерни привода.

Снимите палец шестерни привода и отсоедините ведомую шестерню. Проверьте на отсутствие повреждений или разрыв уплотнительного кольца. Проверьте на отсутствие износа или повреждений зубья шестерни привода.

Установка троса привода спидометра Матиз проводите в последовательности, обратной снятию. Установите шестерню привода спидометра в картере коробки передач. Затяните болт шестерни привода спидометра моментом 4—7 Н·м.

Троса управления переключением передач Дэу Матиз снятие и установка

Элементы управлением переключения передач Матиз: 1 — ручка рычага переключения передач; 2 — кронштейн троса переключения передач; 3 — трос выбора передач; 4 — трос переключения передач; 5 — коромысло переключения передач; 6 — рычаг переключения передач; 7 — направляющий кронштейн рычага переключения передач.

Снимите воздушный патрубок, соединяющий корпус воздушного фильтра и дроссельный узел. Снимите аккумуляторную батарею и опору аккумуляторной батареи. Отсоедините трос выбора и переключения передач в следующем порядке: снимите палец троса; снимите шайбы; отсоедините троса выбора и переключения передач; снимите Е-образный фиксатор троса; отсоедините тросы от кронштейна крепления тросов. Снимите центральную консоль в салоне автомобиля. Отведите в сторону коврик пола для осмотра троса переключения передач. Отсоедините троса выбора и переключения передач от рычага в следующем порядке:

Читайте также:  Регулировка пластиковых окон maco самостоятельно

Отсоединение тросов выбора и переключения передач от рычага Дэу Матиз: 1 — зажим троса; 2 — серьга; 3 — Е-образный фиксатор троса выбора передач; 4 — трос выбора передач; 5 — палец троса переключения передач; 6 — Е-образный фиксатор троса переключения передач; 7 — трос переключения передач.

Снимите зажим троса выбора передач; снимите серьгу; снимите Е-образный фиксатор троса выбора передач; отсоедините трос выбора передач; снимите палец троса переключения передач; снимите Е-образный фиксатор троса переключения передач; снимите трос переключения передач.

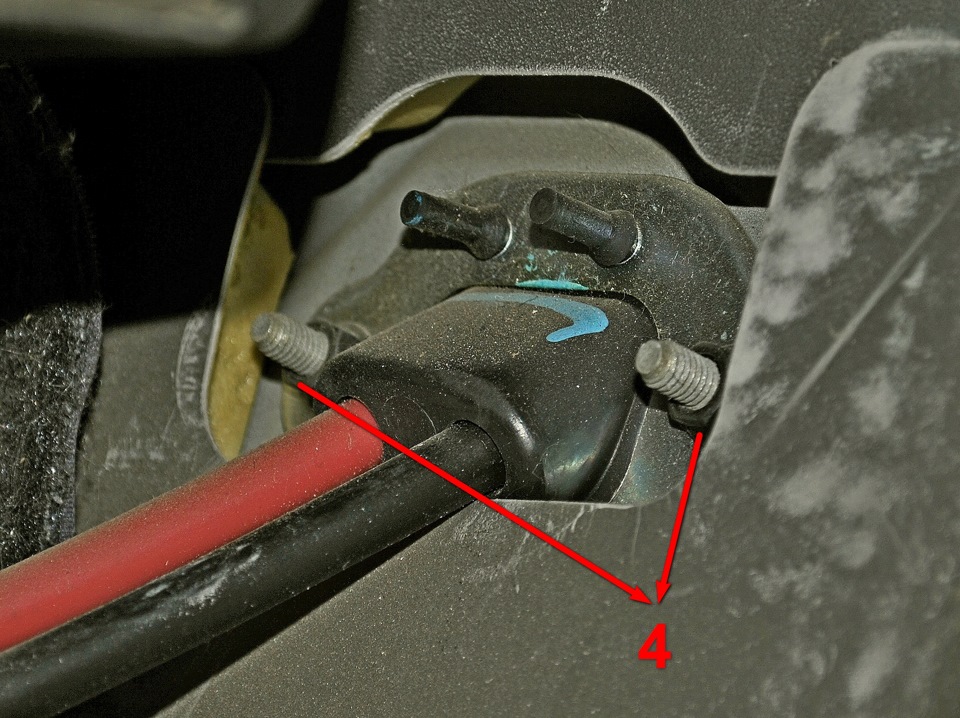

Расположение гаек и вытягивание троса из салона Матиз

Отверните гайки и вытяните трос из салона автомобиля. Установка тросов управления переключением передач Дэу Матиз проводите в последовательности, обратной снятию. Осторожно вставьте тросы вперед в отверстие панели инструментов. Расположите тросы на рычаге выбора переключения передач. Подсоедините тросы выбора и переключения передач к коробке передач. Подсоедините трос переключения передач к рычагу в следующем порядке:

Подсоединение троса переключения передач к рычагу Матиз: 1 — серьга троса выбора передач; 2 — зажим; 3 — отвертка, установленная в регулировочное отверстие рычага выбора передач.

Вставьте серьгу троса выбора передач в палец рычага выбора передач; установите зажим оболочки троса управления рычага переключения передач; закрепите трос управления выбора передач к кронштейну рычага переключения передач Е-образным фиксатором; вставьте отвертку в регулировочное отверстие рычага выбора передач для предотвращения перемещения рычага переключения передач в нейтральном положении. Затяните регулировочную гайку троса выбора передач моментом 8—12 Н·м.

Рычаг управления переключением передач Дэу Матиз снятие и установка

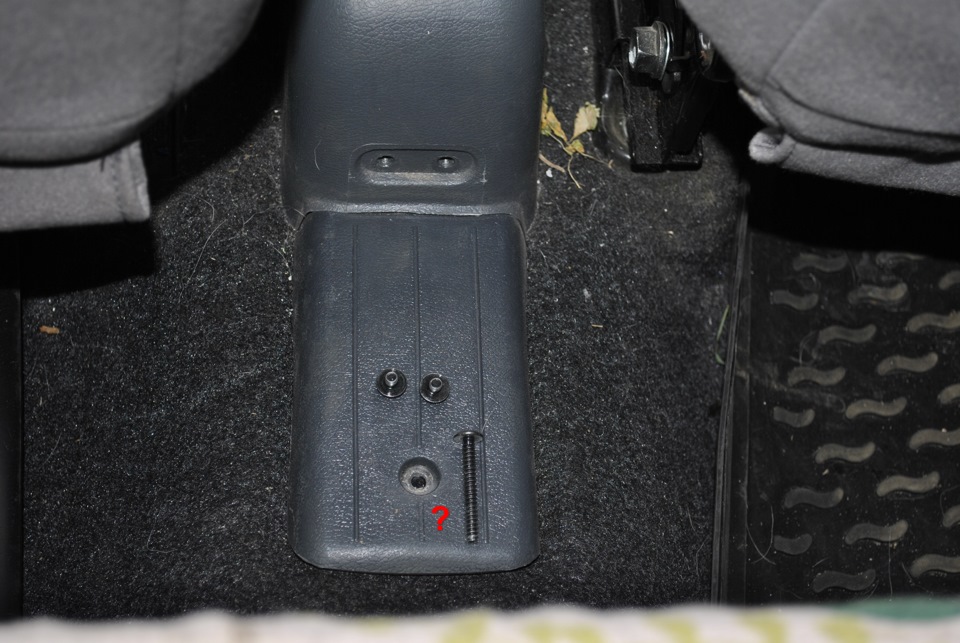

Для замены рычага переключения передач на Матизе снимите центральную консоль и отсоедините троса выбора и переключения передач.

Расположение болтов крепления рычага управления переключением передач в сборе

Выверните болты и снимите рычаг управления переключением передач в сборе. Установка рычага управления переключением передач проводите в последовательности, обратной снятию. Затяните болты крепления рычага моментом 4—7 Н·м. Отрегулируйте длину троса выбора передач на Матизе.

Источник

Daewoo Matiz Букаха › Бортжурнал › Замена тросов переключения и отбора передач

Как это обычно и происходит, поломки происходят именно тогда, когда их не ожидаешь…
Приехал после работы за женой, начал парковаться и при включении задней передачи был небольшой хруст, будто не выжал сцепление. Но ничего, передача включилась и я запарковал авто, а вот тронуться с места стало большой проблемой… При попытке включить верхний ряд передач (1-3-5) рычаг переключения будто во что-то упирался, а нижний ряд (2-4-R) наоборот, как в молоко.
Кое-как удалось включить первую передачу и переставить автомобиль на нормальную стоянку, а дальше…

Перечитал тем же вечером посты разных автолюбителей, по симптомам предположил, что именно трос тому виной. Неделя ожидания и перезаказов в exist (кто у них закупается — в курсе, как они любят держать твой заказ, а потом отменять и ставить цену в 1,5-2 раза выше той, что была при первом оформлении) и… я вернулся на стоянку к Матизу. Как пишут многие на drive2, первый раз менять трос не очень-то быстро получается, у меня получилось примерно около 2 часов.

Из интересного в процессе замены: сначала отсоединяете тросы от КПП под капотом, они держатся на шпильках, затем вытаскиваете пластины, что прижимают их к корпусу КПП (неблагодарное занятие, скажу я Вам — прикипает эта пластина знатно). После освобождения тросов из подкапотного пространства снимаем пластик в салоне, что закрывает рычаг передач и отсоединяем тросы от рычага (там все куда проще, пара движений отверткой и пассатижами). Напоследок осталось открутить пару гаек, которые держат пластину тросов между салоном и подкапотоным пространством. Затем вытаскиваете трос в сторону салона, сборка в обратном порядке.

Читайте также:  Регулировка окна пвх по горизонтали

Мой совет: при протяжке нового троса в подкапотное оберните трос чем-нибудь, чтобы не порвать пыльник троса. К счастью, я установил в целости и сохранности, но часто встречал упоминания, что порвать пыльник проще простого.

После замены включение передач идеальное, даже не догадывался, что такого на Матизе можно достичь одной лишь заменой троса отбора и переключения передач. Всем удачи на дорогах!

И, как говорится, если хочешь сделать что-то хорошо — сделай это сам!

Если вдруг кому пригодится номер троса:
Pmc PTC-002 (номер оригинала — GM 96568385)

Update 10.05.2019

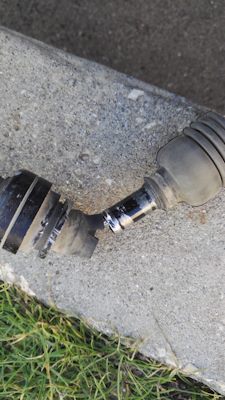

Спустя месяц оказалось, что кольцо от троса на месте крепления к КПП начинает проворачиваться.

Источник

Daewoo Matiz › Бортжурнал › Замена тросика привода КПП.

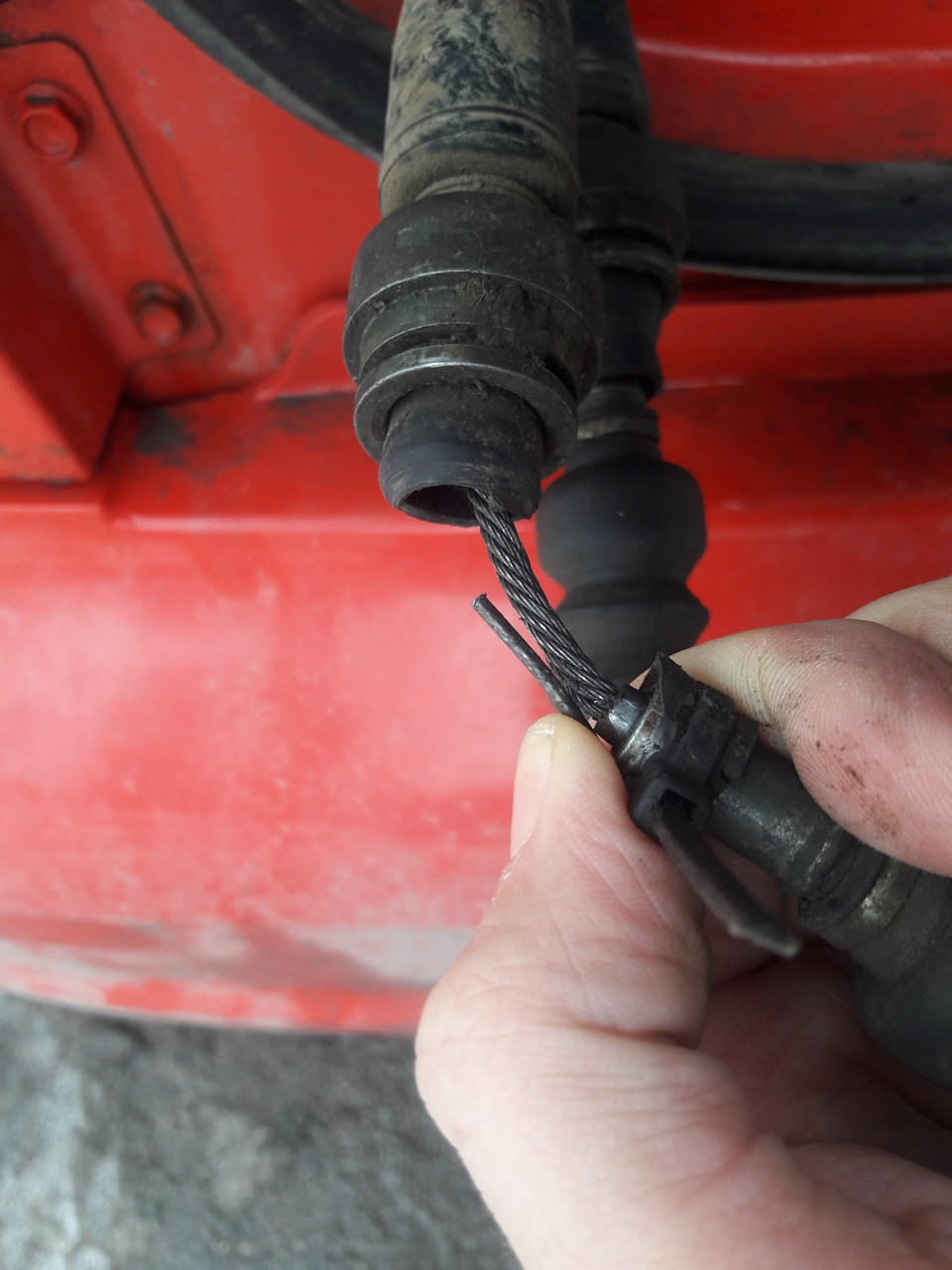

Вот виновник торжества)))

Сама по себе замена, оказалась элементарна, писать много не буду, начну по порядку.

Далее по порядку.
1. Снимаем шплинт с привода первого троса.

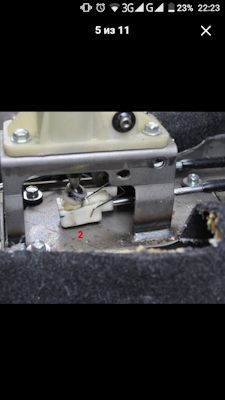

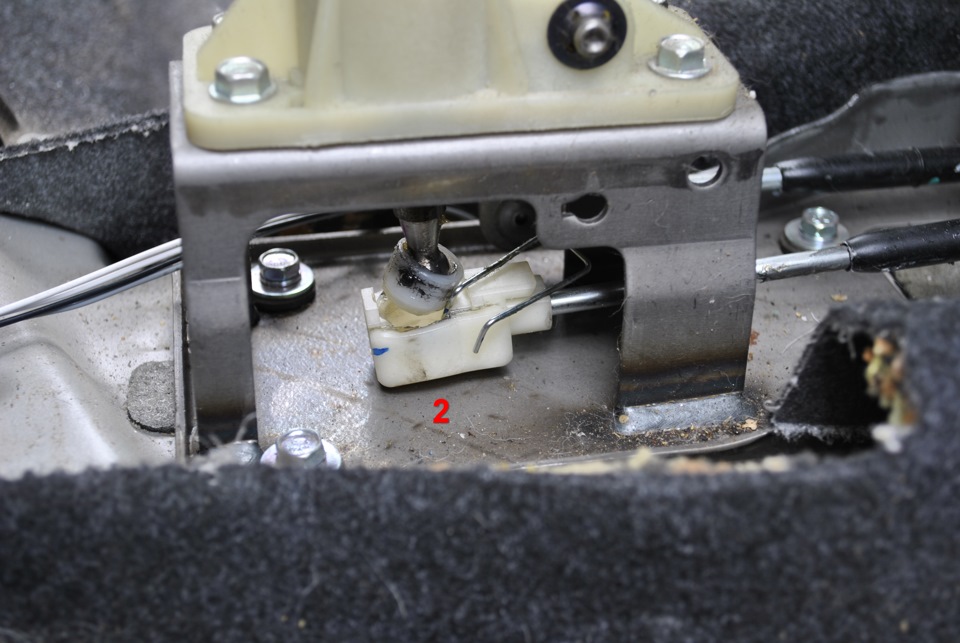

2. Снимаем скобу с привода второго троса.

3. Снимаем скобы фиксации тросов, отверткой легко снимается.

4. Лезим под панель, туда где тросы уходят в моторный отсек, откручиваем ключем на 10 две гайки.

Идем под капот, в моторном отсеке надо снять аккум, всю воздушную систему и открывается полный доступ к механизму привода КПП.

5. Снимаем два шплинта с тросов привода КПП.
6. Снимаем две скобы фиксации тросов.

Монтаж нового троса осуществляется в обратном порядке, ничего сложного нет.

Теперь о нюансах!
Трос сцепления у меня ещё вполне пригоден, так что новый оставил на прозапас.
С заказом троса КПП на Екзисте приследовали одни провалы, пришлось брать по наличию в автомагазине, он оказался от старой модели Матизиков, отличие во внешнем размере одного наконечника, который крепится к приводу включения передач на самой КПП, в этом нет ничего страшного, надо просто подложить шайбы под шплинт и наконечник сидит как влитой, люфтов нет, фото разницы.

Вот вроде всё, Всем привет 🙂

Daewoo Matiz 2011, двигатель бензиновый 0.8 л., 52 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Daewoo Matiz, 2008

Daewoo Matiz, 2006

Daewoo Matiz, 2006

Daewoo Matiz, 2007

Комментарии 96

Не могу снять скобы под капотом 🙁

Парни номер никто не подскажет скобок фиксаторов тросов, и скобу что в шарике держит скоба

Только что это пережил, ушло 3 часа.

Плюс ко всему еще и одно из креплений растрескалось! Причем это одно и тоже крепление!

Трос поменян! Брал 96568385 Parts-Mall ptc-002 единственный который был в наличии! Дело к НГ, может затянутся на все каникулы! 0,8, механика, 2011. Причем трос не порвался! А вылетело одно из креплений!

Доброго времени суток! У жены на Матюхе такая же беда! Пробег на сегодня 111111 км! Трос забрал! Завтра буду менять по Вашей инструкции!

Ни номера ни ценника

Регулировочная гайка есть на китайский тросах Ариранг, как показа практика троса не лучшего качества разбивает резинки сайлентблоко на кулисе мкпп, из не оригинала партсмол лучше, ходят дольше но надо подкладывать шайбы как сделал автор

Как так порвался.
На днях машину видел 300000 тросы родные стоят.
А пробег точно 35000
С рук брали или из салона?

Залейте АТФ эниос дексрон 3 и забудите о проблемах с КПП.
Матиз ходит до 300000
Который я видел как раз на 300 пришел кап ездил на зик 5 40

Лью с 90 тыс. Пентосин НС 5-40, до этого, с 2 тыс. Пентосин НР 5-30. Менял прокладку крышки головки цилиндров всё чисто! Работает как часы! тьфу-тьфу-тьфу)))) В кпп декстрон 3? там мтф2 идет, тоесть декс2

Читайте также:  Гбо 2 поколения на инжектор регулировка холостого хода

Лью с 90 тыс. Пентосин НС 5-40, до этого, с 2 тыс. Пентосин НР 5-30. Менял прокладку крышки головки цилиндров всё чисто! Работает как часы! тьфу-тьфу-тьфу)))) В кпп декстрон 3? там мтф2 идет, тоесть декс2

Приветствую! Не подскажешь в чем подвох? Не включается вторая передача с повышенной даже после замены тросов. С первой включается, а вот стретей и выше на понижение вторая ну никак не хочет втыкаться. Пробовали и сцепление подводить, фсё безрезультатно. Не ужто придется коробу вскрывать?

Здоровья автору статьи, она действительно занимательная, но вот только я не увидел ни слова о регулировке троса переключение передач. Немного поясню. До замены троса у меня начала выскакивать 2 передача, как я теперь предполагаю она не выскакивала, а не довключалась, думал коробка, но вот оборвался трос и я приобрёл и поставил новый. После этой операции проблемы со второй передачей напрочь пропали но стали вылетать 1 и 5 передача, первую так вообще не включишь пока машина катиться. При установке на тросе я увидел регулировачную резьбу со стороны кулисы, трогать не стал так как после сборки все передачи на стоящей машины включались нормально, но уже в течении первой недели эксплуатации проблема обозначила себя. Может вы знаете какая технология регулировки сего троса заложена производителем, а то курение гугла ни чего толкового не даёт. Заранее спасибо.
P.S. Хотя возможно просто мне такой трос попался.

Что то новенькое)))) я про регулеровку тросов…
Пожалуйста сделайте фото сей новинки. В моем случае тросы стандартны, они намертво стопорятся скобами в моторном отсеке и в салоне, затем шплинтуются. Фсё! Регулировочная система есть на тросе сцепления, это я знаю но на тросе переключения передач я слышу впервые. Хотя, время не стоит на месте, может и такое имеет место быть.

К сожалению сейчас крайне мокрая и прохладная погода, и в гараж ехать нет ни какого желания, по крайней мере до мая. Но я произвёл регулировку согласно описанию на этом сайте. remocars.ru/daewooman/mat…i-peredach-deu-matiz.html

Здесь подробно описан механизм и процесс регулировки элементов управления КПП

Не путайте одно с другим пожалуйста, договаривайте до конца.
Регулировка не тросов выбора и привода переключения передач а регулировка кулисы КПП. В вашем случае нужно регулировать вилки на кулисе, те вилки которые толкают комплекты шестерен при включении передач. Сами тросы не подлежат регулировке, т.к. по конструкции они фиксировано выполняют свою обязанность.
То что у вас начали выскакивать передачи, это говорит или об износе механизма фиксации передач или банально недовключает комплект шестерен до фиксации. Тросы тут не причем. Регулируйте кулисный узел КПП.

Не не, именно регулировка на тросе. Регулируется длинна одного троса. А то что у меня недовключается периодически первая передача, то я обнаружил следующий косяк. Проблема в браке троса, а именно одно из обрезиненных колец завальцованно с завода чуть под углом, из-за этого разбило резинку и происходит недовключение. Временно уплотнил, месяцок до ездить до хорошей погоды, а там в гараже разберусь получше, да и фото отчет выложу.

К сожалению сейчас крайне мокрая и прохладная погода, и в гараж ехать нет ни какого желания, по крайней мере до мая. Но я произвёл регулировку согласно описанию на этом сайте. remocars.ru/daewooman/mat…i-peredach-deu-matiz.html

Здесь подробно описан механизм и процесс регулировки элементов управления КПП

А в паре слов можно рассказать что и где регулировать. Прочитала на 100 раз все комментарии, но на своей машине ничего найти не могу. Тросик такой же. Задняя передача включается с 15 раза.
