Nissan NP300 отсоси у тракториста › Бортжурнал › регулировка клапанов

После замера компрессии было решено замерить зазоры клапанов. И отрегулировать их, если будут расхождения с мануалом.

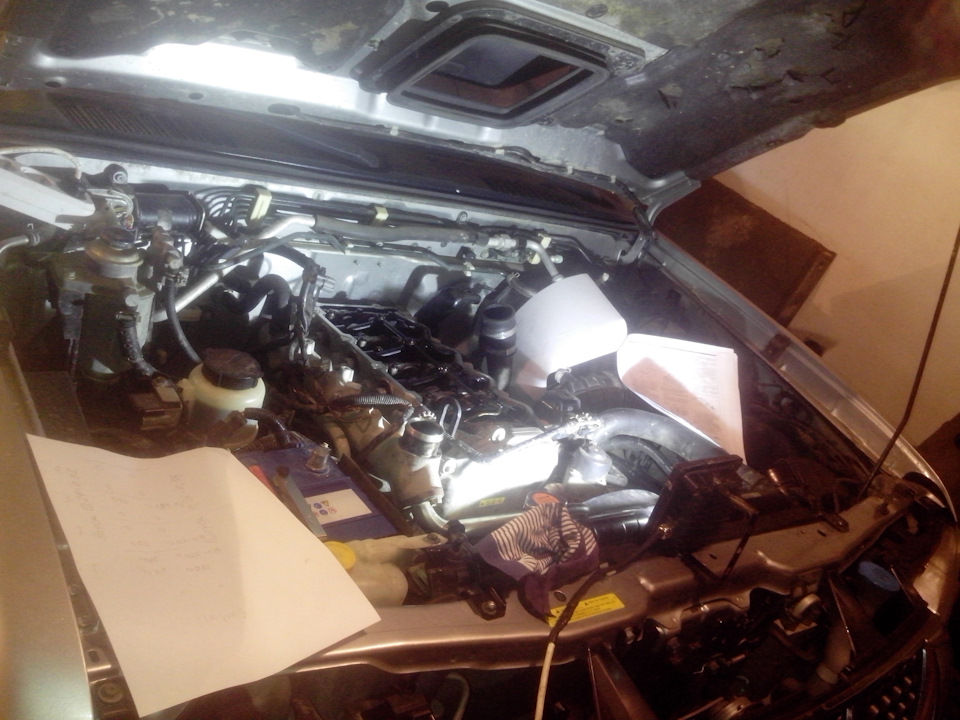

До клапанов добраться легко, снимается интеркулер и клапанная крышка. Клапанная крышка на резиновой прокладке, многоразовая.

Для замеров использовались щупы 0,05, 0,15, 0,2, 0,25, 0,3, 0,35мм.
Клапанные зазоры для проверки на холодном двигателе:
Впуск 0,24-0,32мм
Выпуск 0,26-34мм

Перед проверкой выставляем поршень цилиндра 1 в ВМТ в такте сжатия. Для этого ключом на 19 по часовой стрелке вращаем КВ (за шкив) таким образом, чтобы левый (по ходу движения машины) распредвал встал прямо вверх:

После этого снимаем показания зазоров на следующих клапанах:

Затем помечаем шкив КВ краской и проворачиваем его на 360 градусов. Снимаем показания зазоров всех остальных клапанов. Составляем таблицу, сравниваем с мануальными значениями.

В моем случае 6 клапанов пережато, один ушел аж почти на одну десятую.

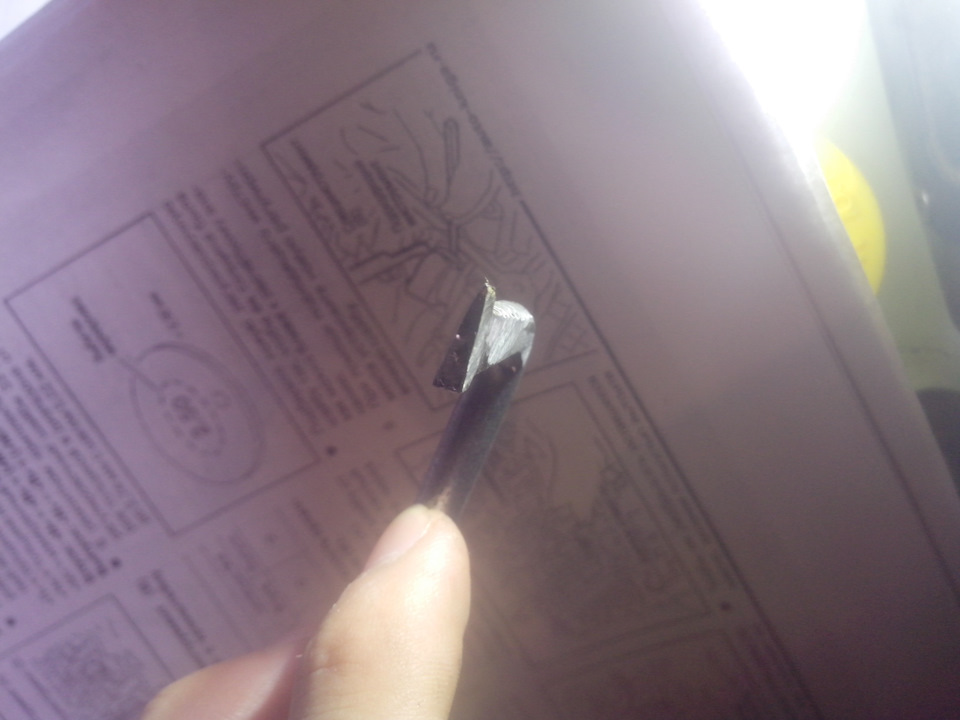

Сутки думал регулировать самому, или съездить в сервис — не было требуемого инструмента, чтобы отжать толкатель клапана. В мануале говорится про специнструмент А для отжатия толкателя клапана от распредвала, и специнструмент Б для фиксации толкателя. Далее вынимаем шайбу. Обзвонил несколько организаций — одни предложили сточить имеющиеся шайбы )) Официальный дилер Ниссан в Чебоксарах Автон сообщил, что шайб у них в наличии нет, но выполнить могут — приезжайте — сначала снимем замеры имеющихся шайб — стоить будет в районе 20 000 рублей. Затем заказ — 2-3 недели, регулировка. В регулировку входит замена топливных пластиковых магистралей и всех прокладок — все вместе в районе 45 000 рублей. Итого 65 000 рублей! Мысленно сразу были посланы на йух такие специалисты и при помощи болгарки из гвоздя и штанги от принтера, найденных в гараже изготовлены специнструменты: штангой от принтера клапан отжимаем, гвоздем фиксируем толкатель (шляпка стачивается таким образом по высоте, чтобы надставленный гвоздь на толкатель клапана упирался в распредвал, толщина гвоздя в месте упора в толкатель — не толще этого толкателя. На конце отжимателя обязательно термоусадка, чтобы ничего не испортить!

Вставляем отжиматель, подкладываем что нибудь под него (ключ на 22, деревяшку и тд), отжимаем клапан, вставляем гвоздь, убираем отжиматель, клапан зафиксирован. В регулировочной шайбе есть отверстие, за него она легко вынимается наружу тонкой жесткой проволочкой с крючком на конце.

Далее замеряем все требуемые замены шайбы. В моем случае поменять местами шайбы не выходит — заказываю все 6 новые. Результаты сводим в таблицу, определяем замены.
