Регулировка кастера ваз 2110 своими руками

Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › Положительный угол КАСТОРА

Вот сделал интерестную и полезную вещь с подвеской и должен ей поделиться

Я сделал себе положительный угол КАСТОРА (Угол наклона стойки по русски=))))

Положительный угол кастора даёт стабильность на прямой и увеличивает возращаемость руля
делая автомобиль более чётким в управление

Хотел сделать на СТО но не нашел где делают, ну взяв своего собрата Sam-Fisher364 поехали в гараж делать сами

Делаем это путем изменения количества шайб на растяжках подвески. Чтобы сделать положительный угол мы убираем лишние шайбы

Поскольку спец оборудования у меня нет, решил убрать все шайбы спереди и сзади растяжек

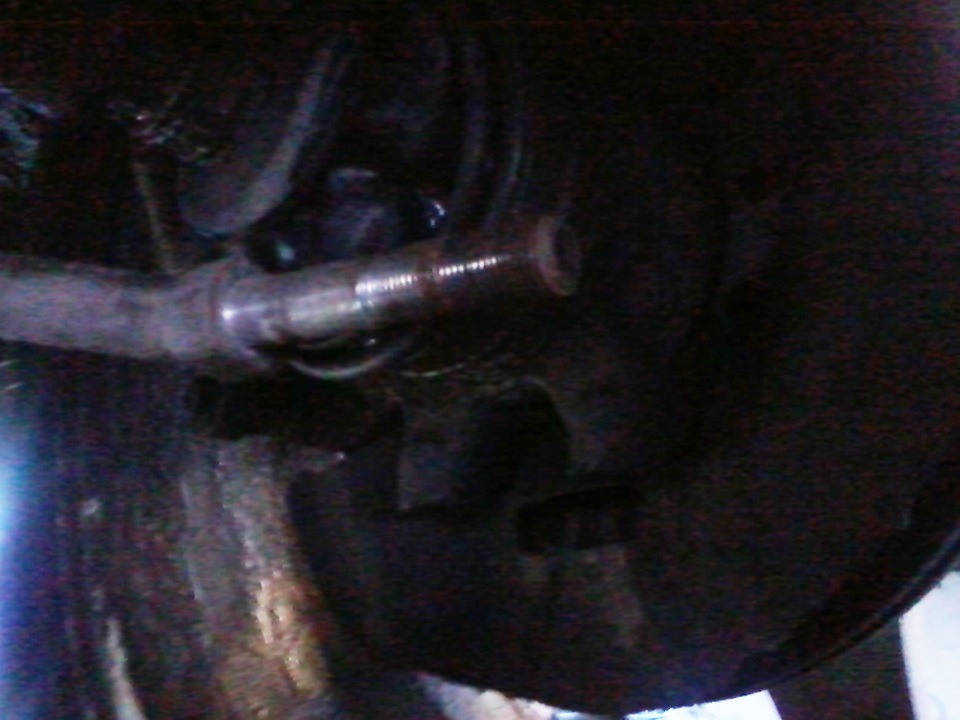

Вот три задние шайбы

Чтобы убрать все шайбы пришлось полностью снять растяжку

Для этого мне пришлось также снять рычаг

С начало мы открутили гайки на растяжках спереди и сзади, болт на яйцах, от ступицы открутили шаровую (два болта) и болт на рычаге и сняли три регулировочные шайбы

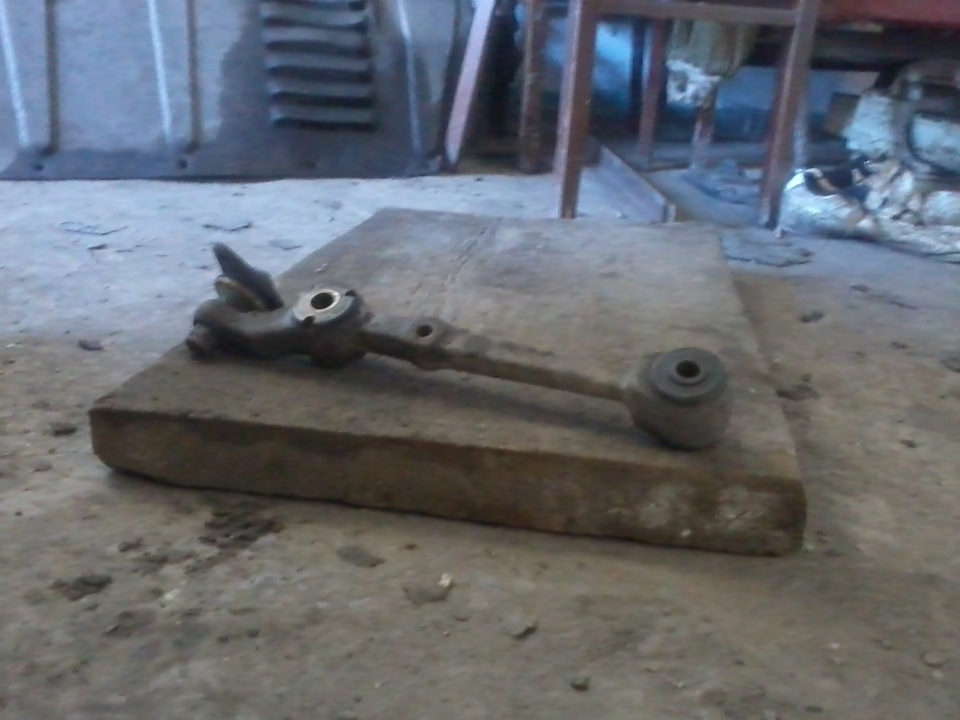

вот картина когда все снято

Всё в обратном порядке собераем только уже без шайб

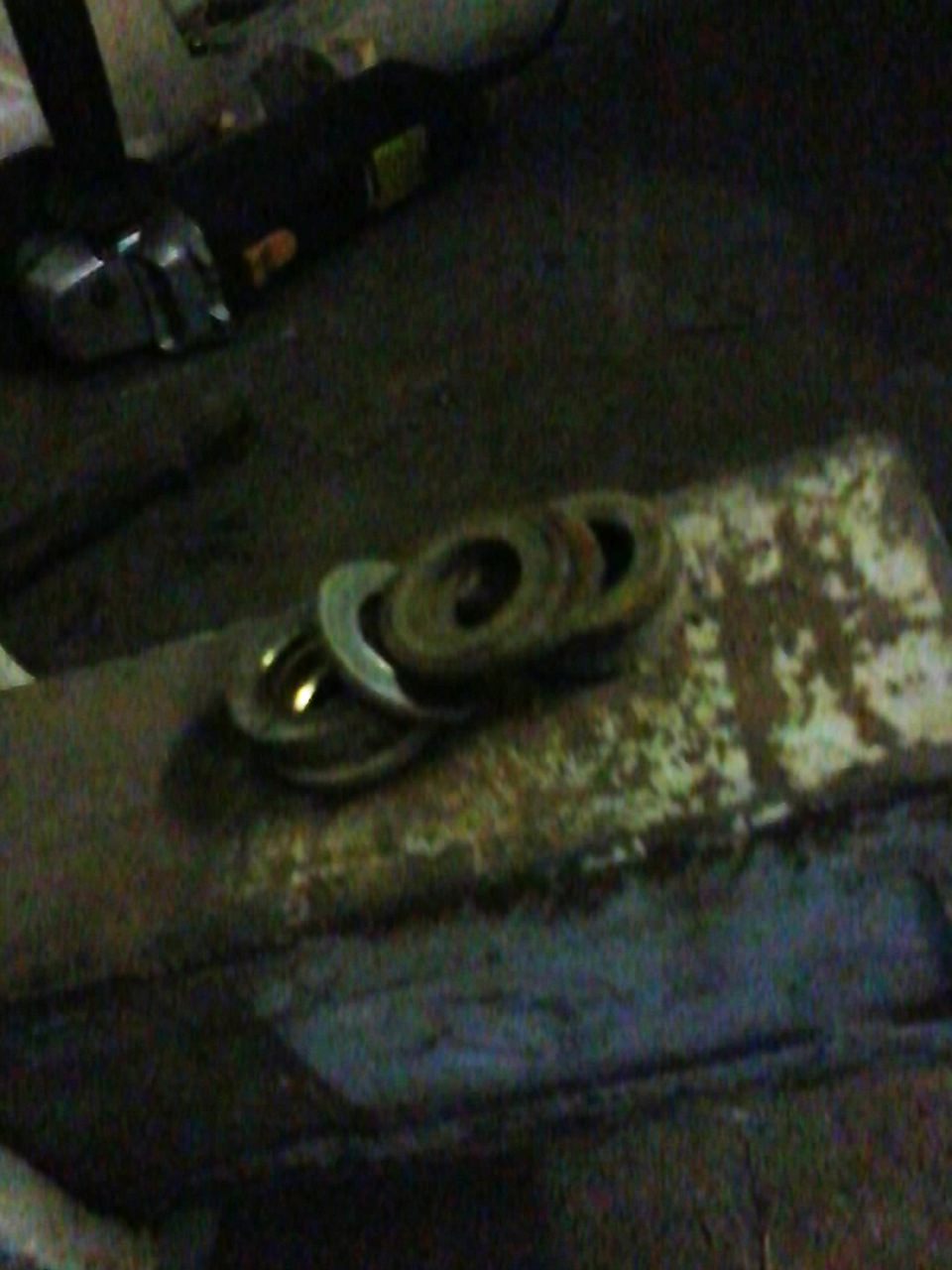

Всего 11 шайб=))), Блин 11! Почему? с одной стороны оказалось 6 шайб, а с другой 5! Может кто подскажет А?

Резальтат
Ощущения исключительно положительные по прямой дорогу держит хорошо, руль более чёткий, и вповороты влетает=)))Самое главное колеz уже не так страшна!=))) Кстати это походу решает минусы отрицательного развала передних колес (после того как сделал развал — 1,5 по прямой стало плохо ездить, в клею сильно засавыло, кидало на неровнастях дороги, не ровное торможение) А щас прям нормально до дома доехал, это около 15 — 20км

А вот еще что бы опорные подшипники после такой процедуры себя нормально вели были установлены специальные проставки от ss20

Источник

На что влияет угол кастера, как производится его регулировка

Один из важнейших параметров настройки подвески автомобиля – угол кастера. От него напрямую зависит то, как будет вести себя машина на дороге. Немалые затруднения выбор оптимального угла вызывает у инженеров при настройке спортивных автомобилей.

Что такое угол кастера

Углом кастера, или просто кастером, называется отклонение оси поворота колеса от вертикали. Необходимость его существования обусловлена желанием получить самоцентрирующуюся рулевую систему. Этот параметр влияет на поворачиваемость автомобиля в различных условиях:

Читайте также:  Регулировка кромкооблицовочного станка видео

Для большей наглядности можно рассмотреть угол кастера на велосипеде. Как известно, ось вращения руля у него не вертикальна, а имеет наклон. Набрав некоторую скорость, велосипедист может отпустить руль, а велосипед при этом будет ехать прямо. Этот эффект достигается благодаря тому, что пятно контакта переднего колеса с поверхностью расположено позади пересечения оси вращения руля с землей.

Чем больше угол кастера, тем лучше центрируются колеса, однако при этом ухудшается поворачиваемость автомобиля, увеличивается радиус разворота и ухудшается сцепление с неровной или скользкой дорогой. С его уменьшением (чем меньше отклоняется от вертикали ось поворота колеса) сцепление передних колес с поверхностью улучшается, однако возникает такое явление, как избыточная поворачиваемость.

При настройке подвески гоночного автомобиля инженеры исходят из того, в каких дорожных условиях будет проводиться заезд. Если трасса неровная, медленная, с обилием шпилек, угол уменьшают, если же ехать предстоит по скоростной трассе с ровным покрытием, угол увеличивают.

Влияние угла кастера на управляемость

Величина пятна контакта шины с дорогой зависит от развала колес. Цель регулировки развала – добиться максимальной площади контакта. Развал колес влияет в основном на колеса, находящиеся с внешней стороны поворота, на которые приходится основная нагрузка. Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.

При маленьком кастере возникает вероятность сноса передней оси автомобиля при ускорении на выходе из поворота. Это происходит из-за того, что центр тяжести во время ускорения смещается назад, передняя ось разгружается, и колеса хуже держат дорогу. Также маленький угол кастера ухудшает самоцентрирование колес, поскольку уменьшается сила, вынуждающая колеса сохранять прямое направление.

Большой кастер грозит сносом передней оси при движении накатом или торможении на входе в поворот, поскольку колеса меньше отклоняются в сторону. На выходе из поворота, наоборот, поворачиваемость улучшается, т.к. колеса в большей степени наклоняются внутрь поворота, увеличивая пятно контакта с дорогой.

Читайте также:  На фф2 регулировка клапанов

Самостоятельная регулировка

Многие автовладельцы, стремясь улучшить ходовые качества своих машин, самостоятельно изменяют угол кастера. Как показывает практика, зачастую этот шаг оправдан, особенно если речь идет об отечественных авто. Нередки случаи, когда на новом автомобиле марки ВАЗ углы слева и справа сильно отличаются друг от друга. Даже если расхождение находится в пределах допустимого, управляемость от этого сильно страдает.

На заднеприводных «Жигулях», например, ВАЗ-2105 или 2107, угол составляет 3 градуса 30 минут, плюс-минус 30 минут. На переднеприводных моделях, например, на «Приоре», ВАЗ-2109, ВАЗ-2110, этот угол меньше, всего 1 градус 30 минут, плюс-минус 30 минут. Если кастер одного переднего колеса ВАЗ-2105 составит 3 градуса ровно, а другого – 4 градуса ровно, что является нормой по заводским меркам, машину неизбежно будет уводить в сторону.

Регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

Любители тюнинга для его увеличения снимают штатные опоры стоек и устанавливают вместо них опоры SS-20. на переднеприводных автомобилях ВАЗ, в том числе на «Приоре» такая замена вкупе с установкой максимального числа шайб позволяет увеличить угол до 3 градусов. Управляемость машины при этом заметно меняется, общий эффект оказывается положительным.

Нередко для улучшения управляемости достаточно просто заменить опоры стоек такими же. Несмотря на то, что угол кастера при этом сколько-нибудь значительно не изменится, результат будет, что называется, налицо. Все дело в физическом износе. Сигналом того, что опоры нуждаются в замене, являются негромкие глухие стуки, проявляющиеся при езде по неровной дороге на низкой скорости. Подтвердить диагноз можно, раскачав автомобиль и посмотрев, одинаково ли стойки гасят колебания с левой и правой стороны. Если нет – нужно менять опоры.

Выбирая новые опоры стоек, не следует брать самые дешевые. Лучше купить или штатные или SS-20. Последние стоят намного дороже, но и прослужат не в пример дольше, а ввиду того, что замена опор – дело сложное и трудоемкое, переплата может быть вполне оправданной.

Читайте также:  Регулировка петель железной входной двери видео

Источник

Лада 2110 FalcoN › Бортжурнал › Положительный угол КАСТОРА

Привет кто читает, давно не писал машину делаю, просто время и цифровика нет отчёты писать. Да и смысла не вижу писать как я поменял лампочку или гранату=))))
Вот сделал интерестную и полезную вещь с подвеской и должен ей поделиться

Я сделал себе положительный угол КАСТОРА (Угол наклона стойки по русски=))))

положительный угол кастора даёт стабильность на прямой и увеличивает возращаемость руля
делая автомобиль более чётким в управление

Хотел сделать на СТО но не нашел где делают, ну взяв своего собрата Sam-Fisher364 поехали в гараж делать сами

Делаем это путем изменения количества шайб на растяжках подвески. Чтобы сделать положительный угол мы убираем лишние шайбы

Поскольку спец оборудования у меня нет, решил убрать все шайбы спереди и сзади растяжек
Вот три задние шайбы

Чтобы убрать все шайбы пришлось полностью снять растяжку

Для этого мне пришлось также снять рычаг

С начало мы открутили гайки на растяжках спереди и сзади, болт на яйцах, от ступицы открутили шаровую (два болта) и болт на рычаге и сняли три регулировочные шайбы
вот картина когда все снято

Всё в обратном порядке собераем только уже без шайб

Всего 11 шайб=))), Блин 11! Почему? с одной стороны оказалось 6 шайб, а с другой 5! Может кто подскажет А?
Я задумывался оставить одну из шайб, но убрал все, мотивируя это что у меня не веденый кузов и что установлена новая подвеска в том числе и сайлент блоки…правильно, нет, проверю на сход — развале

Резальтат
Ощущения исключительно положительные по прямой дорогу держит хорошо, руль более чёткий, и вповороты влетает=)))Самое главное колеz уже не так страшна!=))) Кстати это походу решает минусы отрицательного развала передних колес (после того как сделал развал — 1,5 по прямой стало плохо ездить, в клею сильно засавыло, кидало на неровнастях дороги, не ровное торможение) А щас прям нормально до дома доехал, это около 15 — 20км

А вот еще что бы опорные подшипники после такой процедуры себя нормально вели были установлены специальные проставки от ss20
