Регулировка карбюратора pierburg 2ee

Регулировка карбюратора pierburg 2ee

Детали карбюратора 2ЕЕ 1 – рычаг дроссельной заслонки второй камеры; 2 – пневмопривод дроссельной заслонки второй камеры; 3 – потенциометр дроссельных заслонок; 4 – держатель; 5 – соединительная втулка; 6 – винт регулировки качества (состава) смеси; 7 – уплотнительное кольцо; 8 – упорный винт дроссельной заслонки первой камеры; 9 – обогревающий элемент; 10 – корпус карбюратора; 11 – кронштейн; 12 – прокладка; 13 – поплавок; 14 – ось поплавка; 15 – игольчатый клапан; 16 – резьбовая пробка; 17 – главный топливный жиклер первой камеры; 18 – топливный жиклер холостого хода; 19 – главный топливный жиклер второй камеры; 20 – клин; 21 – диффузор первой камеры; 22 – прокладка; 23 – фильтр; 24 – воздушная заслонка; 25 – трубка вентиляции поплавковой камеры; 26 – пламегаситель; 27 – трубка обогащения при полной нагрузке; 28 – болт крепления крышки; 29 – крышка карбюратора; 30 – диффузор второй камеры; 31 – кронштейн; 32 – привод воздушной заслонки; 33 – кольцо крепления привода; 34 – пробка; 35 – уплотнительное кольцо; 36 – фильтр; 37 – привод дроссельной заслонки первой камеры; 38 – клапан вентиляции; 39 – клапан; 40 – седло клапана; 41 – пружина; 42 – воздушный клапан; 43 – возвратный клапан; А, В, С – контакты потенциометра

Карбюратор 2ЕЕ представляет собой карбюратор 2Е2 с электронным управлением. Привод воздушной заслонки и привод дроссельной заслонки первой камеры управляются электронным блоком управления с микропроцессором. Блок управления установлен в салоне автомобиля около вещевого ящика на панели приборов. Лямбда-зонд, установленный в дополнительном глушителе, измеряет содержание кислорода в отработавших газах и подает сигнал в блок управления. Блок управления на основании сигнала от лямбда-зонда изменяет состав горючей смеси так, чтобы отработавшие газы оптимально дожигались в нейтрализаторе. Следующие операции выполняют так же, как на карбюраторе 2Е2: – снятие и установка карбюратора; – регулировка приоткрывания дроссельной заслонки второй камеры (см. подраздел 3.1.12.5); – проверка подогревателя впускной трубы (см. подраздел 3.1.12.5); – проверка термовыключателя подогревателя впускной трубы (см. подраздел 3.1.12.5). Проверка частоты вращения холостого хода В карбюраторе 2ЕЕ нет винта регулировки количества смеси. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не менее +60° С. 2. Заглушить двигатель, выключить все потребители энергии (фары, вентилятор, магнитолу и т. д.). 3. Отсоединить шланг вентиляции картера. 4. Подсоединить контрольный тахометр. 5. Запустить двигатель и оставить работать на холостом ходу. 6. Проверить частоту вращения холостого хода, она должна равняться 750 мин-1. Если частота вращения холостого хода отличается от указанной, определить неисправность с помощью системы диагностики и устранить ее. Проверка и регулировка содержания окиси углерода в отработавших газах Содержание окиси углерода (СО) в отработавших газах проверяют специальным индикатором напряжения со светодиодом VAG 1527. По характеру световых импульсов светодиода определяют содержание СО в отработавших газах. Запрещается использовать обычные контрольные лампы, т. к. могут быть повреждены электронные системы. Проверку проводят на прогретом двигателе при температуре масла 60° С в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подсоединить газоанализатор к специальному патрубку для измерения СО на дополнительном глушителе первой ступени. 2. Отсоединить шланг вентиляции картера.

3. Подсоединить индикатор напряжения VAG 1527 к контрольному разъему 1 на голубом проводе. 4. Запустить двигатель и за 1 мин довести частоту вращения выше 2000 мин-1, чтобы лямбда-зонд прогрелся до рабочей температуры. 5. Светодиод на индикаторе напряжения 2 при частоте вращения холостого хода должен мигать с частотой 1,5 раза в секунду (2 раза за 3 с). Если светодиод горит постоянно, значит смесь слишком богатая, если светодиод не горит, значит смесь бедная. Если светодиод мигает с частотой 25 раз в секунду, значит лямбда-зонд или не прогрелся до рабочей температуры или неисправен, или поврежден провод к лямбда- зонду. Предупреждение Лямбда-зонд может забиться копотью, что может быть причиной неправильной работы зонда.Чтобы очистить зонд, нужно совершить плавную поездку по шоссе в течение 20 мин, после этого повторить проверку. 6. Проверить уровень СО с помощью газоанализатора. Он должен составлять 0,6%. Если, несмотря на правильные показания светодиода индикатора напряжения, уровень СО отличается от указанного, его нужно отрегулировать. Для этого отсоединить провод от лямбда-зонда, гнездо лямбда-зонда заизолировать изоляционной лентой. Светодиод индикатора напряжения при этом должен мигать. Вынуть пластмассовую заглушку винта 6 (см. рис. Детали карбюратора 2ЕЕ), для чего просверлить в заглушке отверстие, ввернуть в него шуруп и за него выдернуть заглушку. Вращая винт 6, отрегулировать содержание СО в отработавших газах. 7. Вставить новую заглушку, отсоединить газоанализатор и индикатор напряжения. Подсоединить провод к лямбда-зонду. Подсоединить шланг вентиляции картера. Упрощенная проверка работы системы Ecotronic При выходе из строя лямбда-зонда система Ecotronic работает по аварийной программе. Для проверки работы по аварийной программе следует отключить лямбда-зонд и проследить за открыванием и закрыванием воздушной заслонки. Если заслонка функционирует, значит срабатывает аварийное управление. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не ниже 60° С. 2. Снять воздушный фильтр. 3. Отсоединить от карбюратора вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л). Заглушить патрубок на карбюраторе. 4. Запустить двигатель и оставить работать на холостом ходу.

Читайте также:  Тормозная система ваз 2114 регулятор давления регулировка

5. Отсоединить провод лямбда-зонда 1 от соединительной колодки 2. При этом воздушная заслонка должна открыться на угол примерно 60°. Если этого не произойдет, значит аварийное управление не работает или не работает привод воздушной заслонки, или провод лямбда-зонда замыкает на «массу». 6. Если воздушная заслонка открылась правильно, подсоединить зеленый провод с колодкой 2 к «массе» примерно на 2 с. Воздушная заслонка должна медленно немного приоткрыться. Если этого не произошло, проверить, не повреждена ли проводка, и если нет, заменить блок управления с микропроцессором. 7. Увеличить частоту вращения двигателя до 2000 мин-1 примерно на 1 мин, чтобы лямбда-зонд прогрелся до рабочей температуры. 8. Подсоединить провод 1 лямбда-зонда к колодке 2. 9. При работе двигателя на холостом ходу снять заглушку с патрубка карбюратора. Воздушная заслонка должна медленно немного прикрыться. Если этого не произойдет, значит лямбда-зонд неисправен и его следует заменить. Если лямбда-зонд забит копотью, нужно совершить поездку по шоссе в течение 20 мин и после этого повторить проверку. 10. Заглушить двигатель. Подсоединить шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л) к патрубку карбюратора и установить воздушный фильтр. Проверка элементов системы Ecotronic

График зависимости сопротивления датчика охлаждающей жидкости от температуры

Проверка датчика температуры охлаждающей жидкости Датчик температуры охлаждающей жидкости установлен во впускной трубе двигателя или в патрубке рубашки охлаждения. Сигнал датчика поступает в блок управления. При выходе из строя датчика ухудшается пуск двигателя при низкой температуре окружающего воздуха. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от датчика температуры. 2. Измерить сопротивление датчика. При температуре +20° С оно должно составлять 2000–3000 Ом. 3. Подсоединить провод к датчику, запустить и прогреть двигатель. 4. Заглушить двигатель и снова измерить сопротивление датчика. При температуре +90° С оно должно составлять 200–300 Ом. В противном случае датчик следует заменить. 5. Можно произвести проверку датчика, сняв его с двигателя и поместив в сосуд с водой. Постепенно подогревая воду, измерить сопротивление датчика. Зависимость сопротивления от температуры датчика показана на рисунке. Проверка привода воздушной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не ниже +60° С. 2. Заглушить двигатель. 3. Снять воздушный фильтр. 4. Проверить легкость закрывания и открывания воздушной заслонки. 5. Запустить двигатель и оставить работать на холостом ходу. 6. Несколько раз быстро повернуть рычаг дроссельной заслонки первой камеры примерно на 1/3 хода между положением холостого хода и полным открытием, вернуть рычаг в положение холостого хода. Воздушная заслонка при этом должна быстро поворачиваться в сторону закрытия и возвращаться в исходное положение. 7. Если воздушная заслонка не меняет своего положения, проверить сопротивление привода воздушной заслонки. Для этого отсоединить соединительную колодку с проводами от привода 32 (см. рис. Детали карбюратора 2ЕЕ) воздушной заслонки. Омметром измерить сопротивление между контактами привода воздушной заслонки, оно должно быть 0,9–1,7 Ом. Затем проверить сопротивление между каждым контактом и «массой» (замыкание на корпус), омметр должен показать бесконечность. 8. Заглушить двигатель. Подсоединить колодку с проводами к приводу воздушной заслонки. Установить фильтр. Проверка потенциометра дроссельной заслонки Потенциометр 3 (см. рис. Детали карбюратора 2ЕЕ) подает в блок управления сигнал о положении дроссельной заслонки первой камеры, а также о скорости открывания и закрывания дроссельной заслонки. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодку с проводами от потенциометра 3. 2. Измерить сопротивление потенциометра между крайними контактами А и С, оно должно быть 1,4–1,6 кОм. 3. Запустить двигатель и оставить работать на холостом ходу. Шланг от привода 37 к воздушному фильтру отсоединить от фильтра и закрыть пробкой. 4. Заглушить двигатель. Дроссельная заслонка должна быть полностью закрыта. 5. Измерить сопротивление между контактами А и В, оно должно равняться 1,4–2,4 кОм. Плавно полностью открыть дроссельную заслонку, сопротивление при этом должно плавно уменьшаться. При полностью открытой дроссельной заслонке сопротивление должно быть меньше 270 Ом. 6. Надеть шанг на воздушный фильтр. Подсоединить колодку с проводами к потенциометру.

Читайте также:  Регулировка оборотов бензокосы хускварна

Источник

Volkswagen Golf › Бортжурнал › Pierburg 2EE продолжение

Данным давно мной была написана статья про модернизацию карбюратора pierburg 2ee и увеличение динамики автомобиля. После этого произошло то, чего я никак не ожидал. Очень многие писали и продолжают писать с просьбой выдать чертежи этой доработки. Но, к сожалению или наверное счастью, многие их так и не увидели. И все дело не в жадности или скрытности. Не многие знают, какие недостатки были у этой системы и какие неприятности она мне принесла. Если объяснять вкратце, система была требовательна к настройке, регулировке и подгонке как отдельно компонентов так и всей системы в целом. Мной эта система была признана неэффективной. Обрекать людей на такие же проблемы мне не хотелось. В последствии от этой системы я отказался.
Далее необходимо было искать замену карбюратору. В тот момент я хотел установить карбюратор weber с параллельным ходом заслонок. К сожалению, от этой идеи мне тоже пришлось отказаться ввиду ее дороговизны. Решение было довольно тривиальное. Я приобрел другой подержанный pierburg 2ee. После замены некоторых датчиков, карбюратор был готов и установлен в автомобиль.

Но с новым карбюратором вернулась старая динамика, точнее ее отсутствие. Далее мной была придумана новая система, которая полностью выполняла действие старой, но не требовала фактически никаких переделок. О ней я и расскажу Вам.

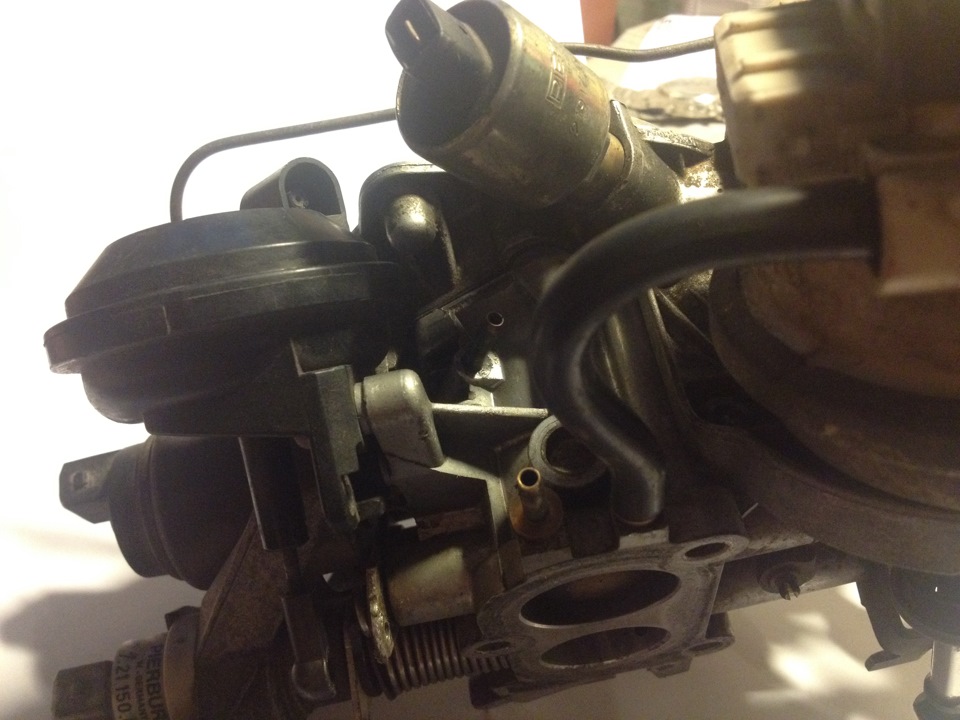

Идея заключается в использовании заводского вакуумного привода второй камеры. Вторая камера открывается только при достижении определенного разряжения, но нам необходимо ускорить этот процесс. Для этого мы будем брать разряжение для вакуумного привода прямо из впускного коллектора, а разряжение там есть всегда. В результате вторая камера будет всегда стремиться к открытию, как только двигатель заведется. Многие подумают, что в таком случае вторая камера будет постоянно открыта, но это не так. Инженеры предусмотрели это и снабдили оси вращения заслонок первой и второй камеры рычагами. В результате вторая камера не сможет открыться, пока первая камера закрыта, но что самое главное, открытие первой и второй камеры становиться пропорциональным.
Главное достоинство этой системы — она не требует переделок или доработок штатного карбюратора, а также снятие его с автомобиля.
Теперь перейдем от идеи к практике.

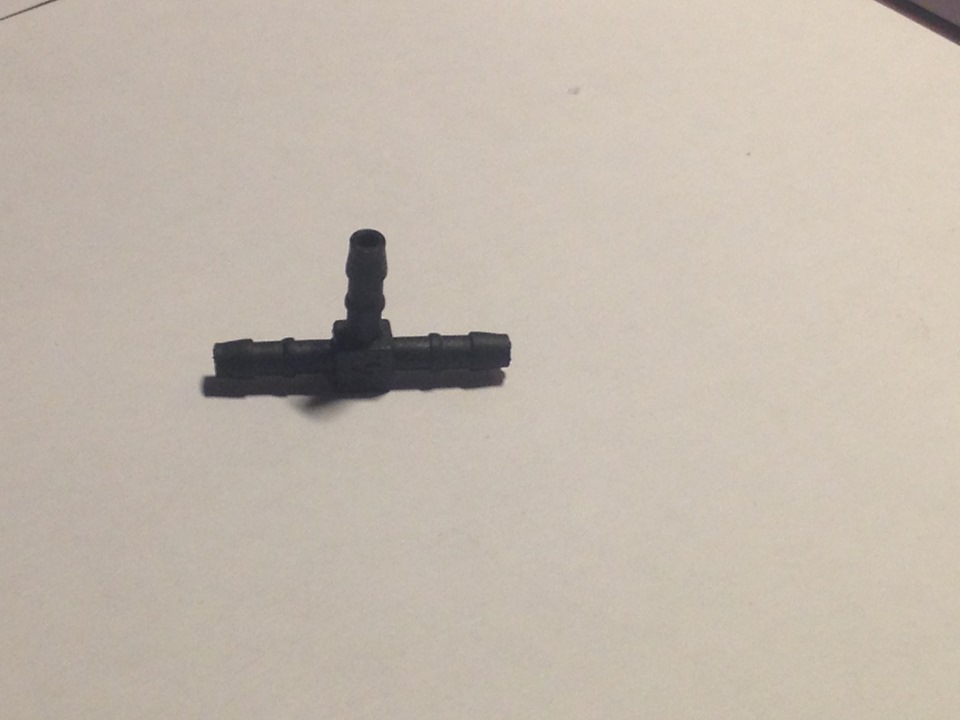

На авторынке были закуплены пара пластиковых вакуумных тройников, подходящего размера.

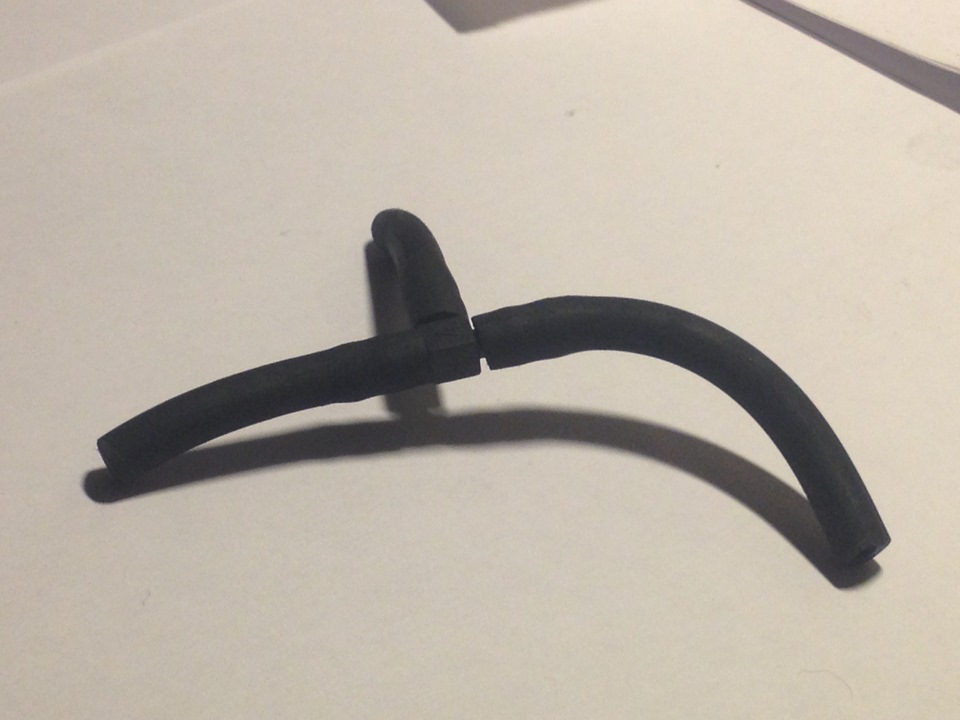

Первый тройник установлен в разрез вакуумной магистрали привода второй камеры.

Второй тройник установлен в разрез вспомогательной вакуумной магистрали.

Собственно в этом и заключается вся переделка. В результате, вторая камера открывается практически симметрично основной, а динамика автомобиля увеличена без переделок самого карбюратора. Вот эту систему я могу рекомендовать к установке.

Источник

Volkswagen Golf Bistro › Бортжурнал › Полная история настройки pierburg 2e2 с нуля

Начать я бы хотел с благодарности предыдущим владельцам за то, что неправильно использовали карбюратор:) Из-за этого никакие блоки кроме пулдауна не требовали полной замены. Также благодарен за прочистку перед продажей и замену прокладки между коллектором и карбом. Думаю еще важно отметить, что все процедуры я делал под капотом не снимая карб полностью.

Итак, когда покупал авто, то абсолютно не разбирался в карбюраторах, знал примерно как они работают и считал, что если его почистить, то работать он будет сразу как часы (нет, не будет). Имея на руках часик своего времени, я начал осматривать детально мотор и меня смутило состояние вакуумных трубок и то, что явно присутствовали штуцеры без каких либо подключений.
Посмотрев по форумам, я нашел правильную схему подключения и пошел творить. Решено было заменить Все вакуумные линии, от греха подальше. Новые я покупал в большом магазине запчастей и там были белые силиконовые линии и черные в красивой оплетке. Хочу сразу сказать, что у этих линий разный внутренний диаметр, так что советую в любом из контуров использовать либо белые, либо черные (на картинке обвел кружок пример).
После замены решил сразу посмотреть как там поживает пулдаун и понял, что он не держит вакуум и требует замены (ставил этот JP GROUP 1115150200). Чтобы его заменить надо выбить металлическую трубочку около основания пулдауна (на фото в красном кружке). Для того, чтобы это было удобно делать я взял болтик с диаметром чуть меньше, чем у отверстия и с помощью него выбивал молотком. Также надо выкрутить до конца винтик сзади пулдауна, чтоб его вытащить/ вставить.
Далее надо было отрегулировать пулдаун. У меня двигатель 1.6 так что зазоры воздушной заслонки у меня 2.4 мм и 5.0 мм. В старом мануале на английском по 2e2 описывается процесс регулировки. Нужно снять регулятор воздушной заслонки (синий круг на фото), открутив 3 винта сбоку. Со снятым регулятором, с помощью канцелярской резинки я сделал небольшой натяг на рычажок внутри. Резинку надо не очень слабо и не очень сильно поставить внатяг. Я сложил ее пополам и зацепил за рамку держателя воздушной коробки (на фото изогнутая штуковина сверху). У пулдауна верхнюю трубку надо снять, а в нижней надо сделать резкое разряжение (иначе силы в легких не хватит). После резкого вдоха воздушная заслонка должна приоткрыться и остаться в приоткрытом положении. Винтом спереди пулдауна можно изменять степень открытия. Зазор даже немцы говорят измерять сверлышком. После выставления 2.4 мм таким способом вообще надо было бы теперь заглушить верхний порт в пулдауне и выставлять 5.0 мм. Но вообще для этого этапа можно тупо нажимать на регулировочный винт сзади до упора. 5.0 мм выставлять даже особо и не надо, так как если полностью выкрутить этот винт, то будет акурат 5.0:)
Так как я снимал регулятор воздушной заслонки, то я решил его заодно и осмотреть. У меня отвалилась нагревательная пружинка под биметаллической пружиной. Максимально аккуратно я разогнул держатели биметаллической пружины и достал ее. Продел нагревательную через пазики внутри и обломанный конец просто приклеил термостойким клеем к контактам. Один контакт идет к проводочкку из бока, а второй на землю.
Несколько слов о снятии/установке этого блока. Чтоб его забрать домой, надо открутить три винта, которые держат его на карбюраторе и один болт на 13, который держит крышку для потока антифриза. Так вот, при откручивании этого болта, антифриз очевидно потечет, так что советую приготовить из бутылки 0.5л тару для вытекающей жидкости. Там от силы 200-300 мл вытекает. Ни в коем случае не откручивать крышку расширительного бачка! (узнал это тяжелым способом). При установке советую расположить выход и вход антифриза так, чтобы впоследствии было удобно закручивать нижний (из трех) винт держателя этого блока.
На фотографии желтым цветом я выделил примерно место, где располагаются рисочки, которые надо совместить.

Читайте также:  Регулировка рычага переключения передач опель вектра а

(Фото, если что из интернета)
На этом для меня ремонт был закончен, требовалась регулировка. Тут все становится сложно.
Думаю стоит описать список проблем, с которыми я столкнулся с пояснениями куда смотреть, а также полный цикл настройки двигателя. Расположу проблемы примерно в порядке работы двигателя:)

1. Не держит холостой ход при запуске на холодную (замена и настройка пулдауна)
2. В конце прогрева, при выходе из белой зоны по датчику температуры не держит холостые (купить трубку на 50 мм и провести ее как на картинке 3 в красном кружке, проверить настройку зажигания)
3. Едет как будто с полным багажником цемента (настроить зажигание и смесь)
Глохнет после прогрева и вообще отказывается ехать и держать обороты (ПРАВИЛЬНО настроить холостой ход и смесь) (извините за капс, эта проблема самая наболевшая и возникла тупо по моей вине)
Чтобы дотянуть до дома решил выкрутить повыше холостые обороты, чем вызвал сильный перелив.

Итак, теперь собственно настройка:
1. Зажигание.

На этом собственно и все, сейчас машинка ездит как надо к моей большой радости.
Единственный момент, который немного смущает: при старте на холодную обороты поднимаются до 2100, хотя должны быть около 1500-1800. Если кто-то знает, что отвечает за эти обороты, был бы рад услышать!
