Регулировка камеры заднего хода

Как настроить камеру заднего вида и избежать проблем с парковкой

Каждый водитель должен знать, как настроить камеру заднего вида правильно, ведь только так он сможет в полной мере испытать все ее преимущества. Главная функция этого гаджета – помощь в маневрировании автомобилем при движении обратным ходом в условиях ограниченной видимости. Получается, правильная настройка также оказывает влияние на безопасность водителя во время управления. Ну, и, разумеется, камера заднего вида позволяет сохранить целостность внешнего вида авто, предотвращая ненужные столкновения с препятствиями.

Что можно настроить?

Настройка видеогаджета, обычно, выполняется через устройство вывода картинки на экран (магнитола, планшет, зеркало, видеорегистратор и т.д.).

Какие настройки присутствуют у камеры заднего вида? К слову, их немного:

Как настроить камеру на магнитоле?

Регулировка параметров видеогаджета выполняется после его успешного подключения:

С помощью данного алгоритма вы сможете выполнить настройку любой камеры заднего вида, в том числе, на китайской Андроид магнитоле. Названия разделов и их расположение могут, конечно, различаться, но не кардинально.

Как настроить устройство на зеркале?

Если вы приобрели комплект камеры с зеркалом заднего вида (или с накладной панелью), значит картинка с глазка при движении назад будет выводиться на него.

Получается, зеркало выполняет функцию монитора для отображения сигнала с камеры. Если же последняя находится в спящем режиме, оно стандартно играет роль отражателя.

Рассмотрим, как правильно настроить на авто камеру заднего вида на зеркале:

Как настроить камеру, подключенную к другому устройству?

Ну что же, выше мы рассказали, как правильно настроить камеру заднего вида на магнитоле или на зеркале обратного обзора. По факту, самое первое, что вы должны для этого сделать, правильно подключить прибор. Ну, а дальше – найти раздел с настройками в меню и выставить свои параметры.

Отрегулировать камеру заднего вида в автомобиле, как вы поняли, не сложно. Если ваш гаджет имеет в комплекте собственный монитор или вы подключаете его к планшету или смартфону, картинку настраивают прямо через них. И опять же, сначала, важно осуществить правильное подключение. Как только на экране появится изображение, полдела сделано! Дальше, идите в меню и изучайте доступный функционал.

Ваши цели – четкий видеосигнал без помех и ряби, отображение в корректном формате (зеркальный, не перевернутый) и правильно откалиброванная разметка.

Источник

Vitall1970 › Блог › Штатное ГУ на Аксио. Часть 15. Настройка камеры заднего хода.

Доброго вечера, любители Драйва.
Пришла весна, выглянуло солнышко, сразу же стал обращать внимание, что при включении заднего хода картинка достаточно темная и на непрогретом мониторе не позволяет использовать все преимущества данной опции.
Для себя решил данную ситуацию исправить, а также рассказать о возможностях настройки камеры заднего хода на данном ГУ. Вот, что из этого получилось:

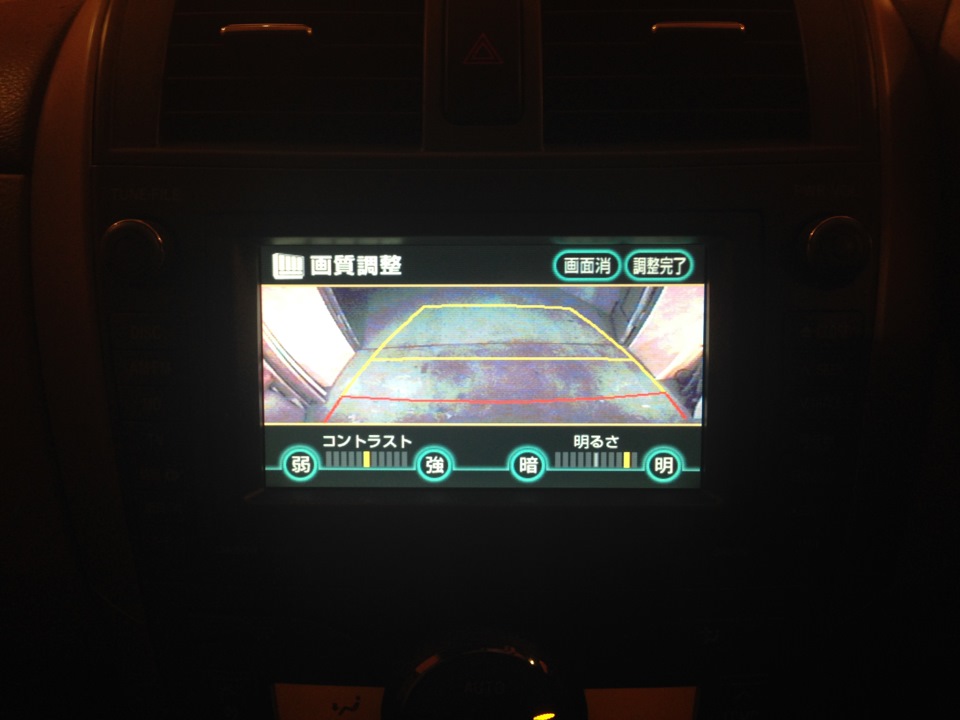

Для начала как можно настроить картинку, точнее немного улучшить качество изображения?

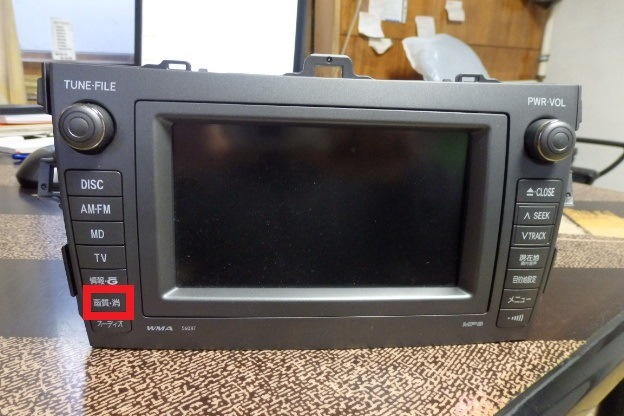

Заводим авто, включаем заднюю передачу. Появляется на мониторе картинка с изображением, затем нажимаем вот эту кнопку:

Читайте также:  Матиз регулировка противотуманных фар

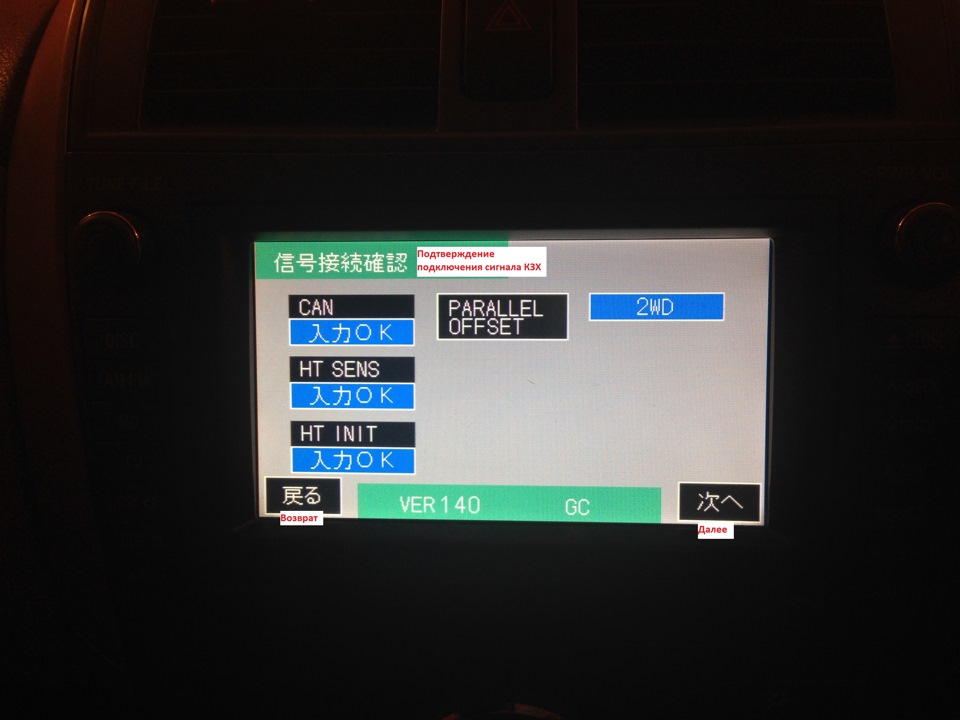

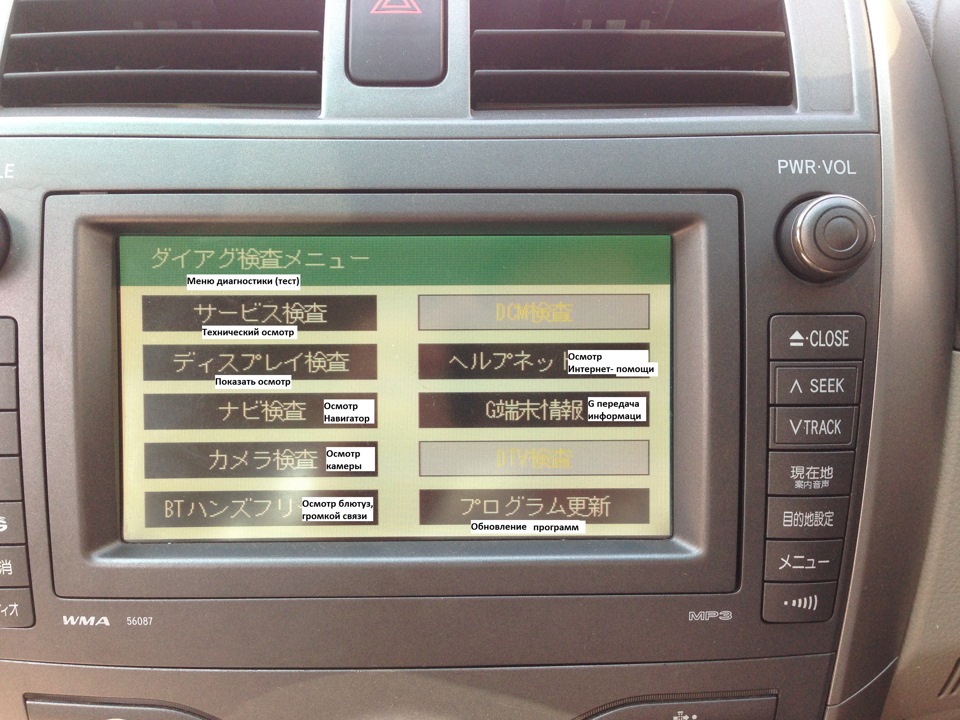

Нажимаем кнопку «Осмотр камеры». Попадаем в меню подтверждение подключения сигнала камеры заднего хода:

Перед тем как перейти к следующему разделу, необходимо сделать следующие замечания. Для непосредственной регулировки камеры потребуется брусок, который необходимо расположить на расстоянии 1 метра от края бампера и строго по центральной оси автомобиля.

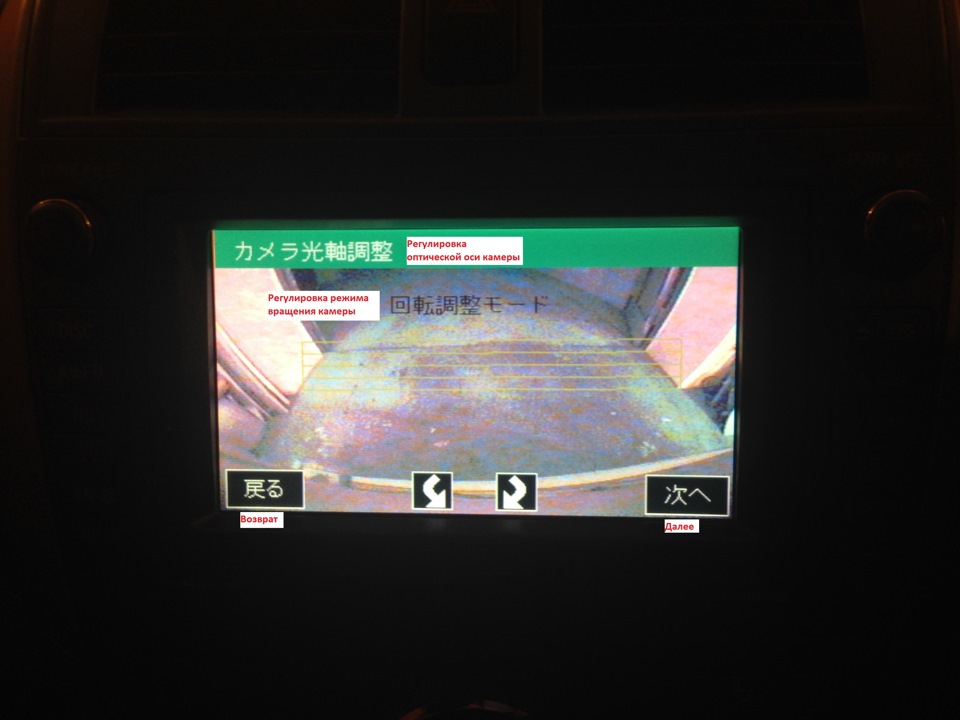

Нажимаем кнопку «Далее». Попадаем в меню «Регулировки камеры»:

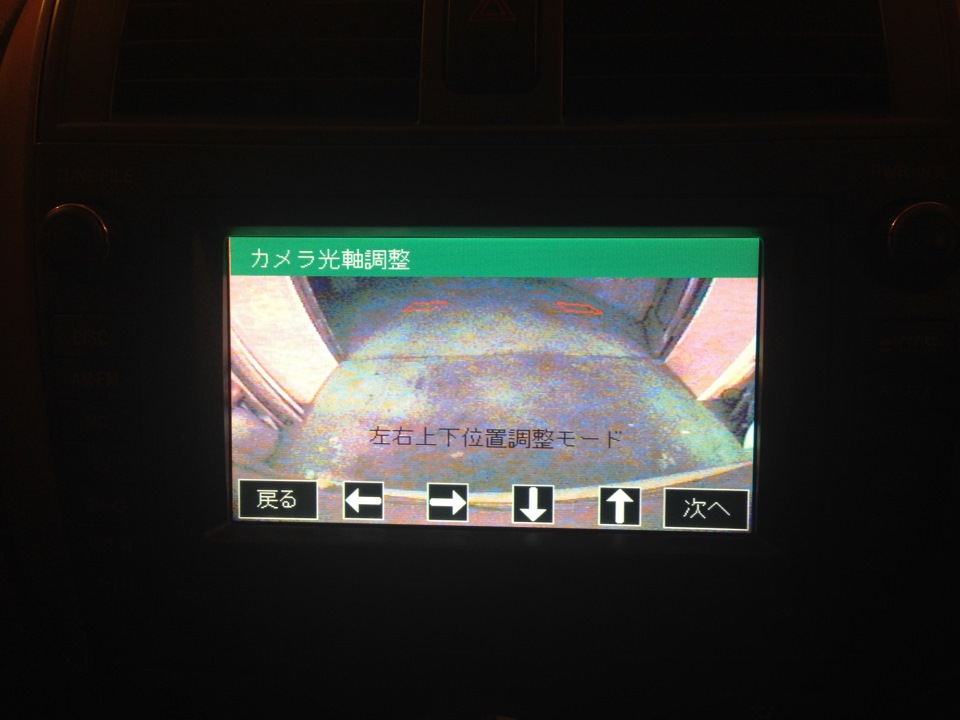

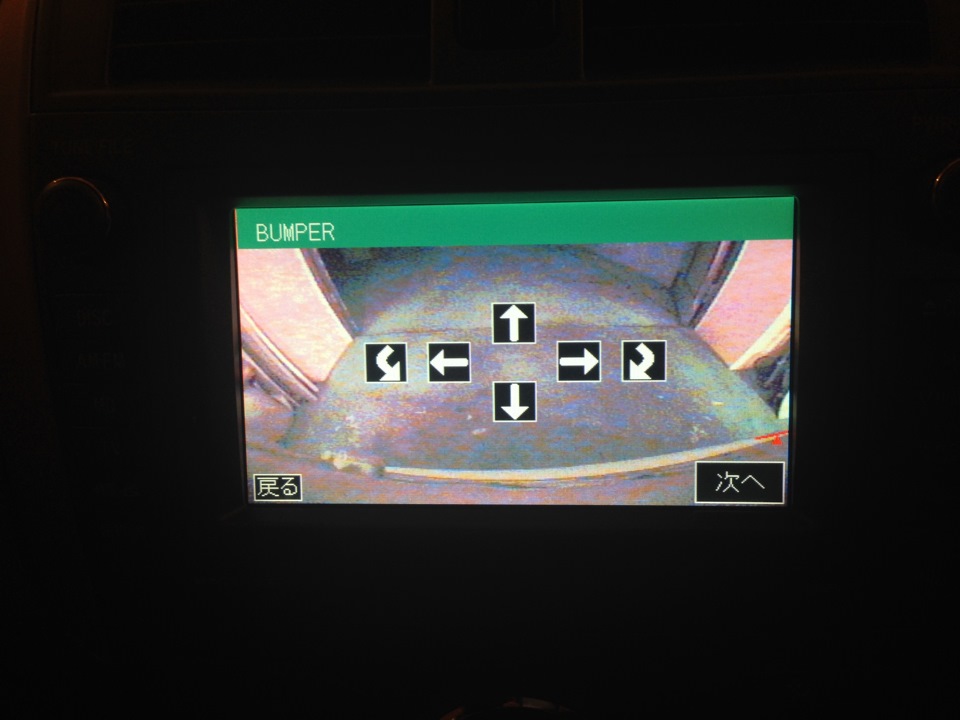

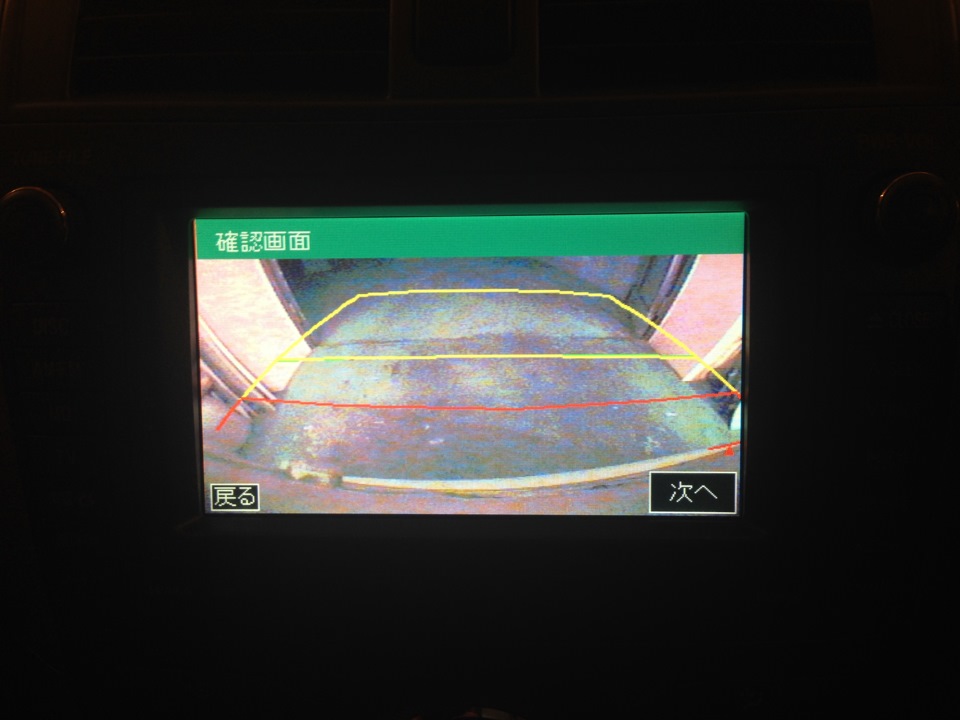

В данном режиме осуществляется корректировка оптической оси камеры. Используя брусок или иные приспособления добиваемся необходимого результата. Нажимаем кнопку «Далее», попадаем в следующее меню:

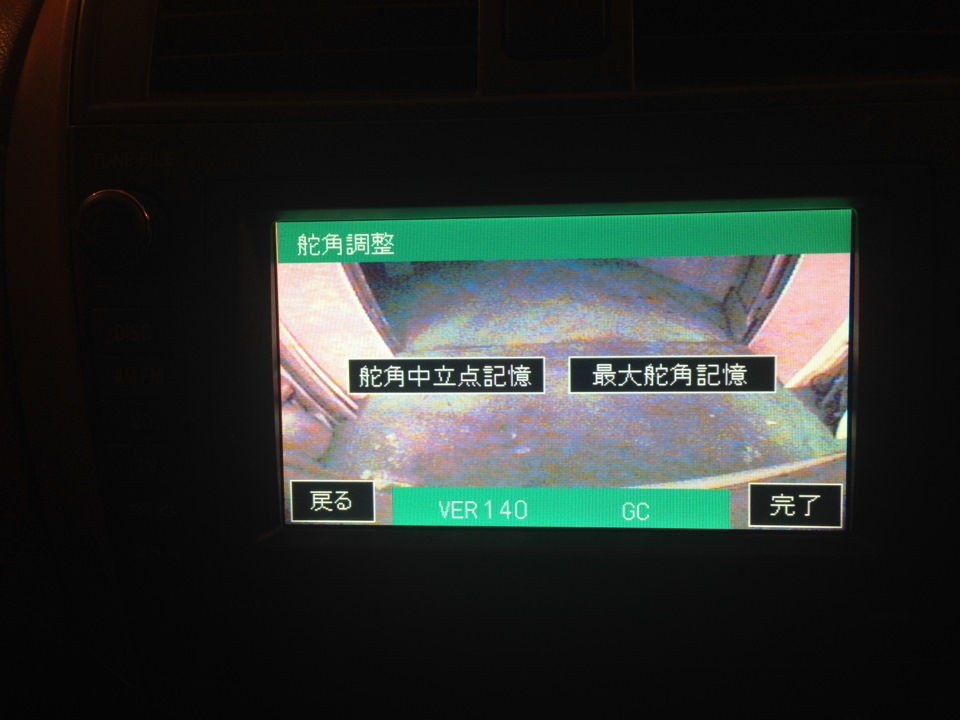

Нажимаем «Далее», попадаем в меню калибровки руля:

Для калибровки руля необходимо выполнить следующие действия:
Выставляем руль в нейтральное положение и нажимаем левую кнопку в центре экрана, затем вращаем руль влево до упора и нажимаем правую кнопку в центре экрана, затем вращаем руль вправо до упора и нажимаем правую кнопку в центре экрана.
Нажимаем «Сохранить» (правую нижнюю кнопку) и завершаем регулировку. Для выхода из меню выключаем зажигание.

Источник

Как пользоваться разметкой камеры заднего вида

Большинство штатных камер заднего вида оснащены функцией масштабируемой разметки, которая упрощает процесс парковки и повышает его безопасность. Если видеокамера установлена в заводских условиях и соответствующим образом настроена, то пользоваться этой опцией очень удобно. При включении задней передачи одновременно с изображением на экране монитора появятся и разметочные линии. С их помощью водителю проще ориентироваться и определять расстояние до препятствий.

Если же автомобиль не оснащён подобной функцией, то можно установить видеокамеру с такой опцией и самостоятельно. Ниже мы подробно опишем, как пользоваться разметкой камеры заднего вида, как её настраивать, регулировать и при необходимости отключать.

Виды применяемой на камерах разметки

Изначально на всех видеокамерах использовалась только статическая разметка с прямой масштабируемой сеткой. В этом случае на экране вдоль траектории движения прокладываются две направляющие ограничительные линии. Несколько параллельных полос пересекает первые две, отмечая заранее определенные дистанции. Например, красная черта может указывать расстояние 50 см от бампера, желтая — 1 или 2 м, зеленая — 2 или 3 м.

Такой «сеткой» удобно пользоваться при движении по прямой. Она помогает быстро и безопасно припарковаться в довольно стесненном пространстве. Однако при необходимости поворота и движения по кривой линии статичная масштабная сетка оказывается иногда практически бесполезной.

Поэтому была разработана динамическая разметка, отображающая на дисплее траекторию движения автомобиля в соответствии с углом поворота его колес. Благодаря этой функции процесс парковки становится максимально удобным и безопасным. Пользоваться динамической разметкой очень легко, поскольку она автоматически начинает отображаться на мониторе вместе с картинкой с видеокамеры заднего вида. Главное, чтобы она была правильно настроена.

Ручная калибровка масштабной сетки

Для создания на дисплее монитора линий статической разметки обычно используется специальный чип, входящий в начинку камеры заднего вида. Это микросхема EEPROM, формирующая последовательность символов, которые и преобразуются на экране в масштабную линейную сетку.

Читайте также:  Скалка с регулировкой толщины теста

В зависимости от типа используемой камеры и отображающего монитора (автомагнитолы, головного устройства и пр.) существуют различные варианты настройки разметки. В самом простом случае линии будут постоянными, без возможности их подстройки. В такой ситуации водителю нужно произвести калибровку сетки, чтобы точно знать соответствие её реальным дистанциям.

Для этого необходимо при включенной камере заднего вида подъехать к препятствию таким образом, чтобы самая дальняя разметочная полоса совпала с ограждением. После этого выйти и измерить расстояние от бампера до стены. Аналогичным образом следует откалибровать и все остальные дистанции. После этого можно уверенно пользоваться на парковке камерой заднего вида, точно зная соответствие каждой черты на экране расстоянию от бампера.

Настройка разметки

Многие автомобильные головные устройства, магнитолы, регистраторы позволяют настраивать разметку с помощью встроенных программных алгоритмов. Для этого обычно нужно входить в сервисное меню автомагнитолы или штатного ГУ.

Бывает и так, что водитель пользуется настроенной камерой с отрегулированной сеткой, но после ремонта или техобслуживания автомобиля калибровка пропадает. Обычно это связано с отключением на некоторое время бортового питания (например, при замене аккумулятора или временном отсоединении питающих проводов). В этом случае потребуется заново настроить разметку. После этого ею можно будет пользоваться, как и раньше.

Варианты настройки могут заметно различаться в зависимости от марки и модели автомобиля, головного устройства, магнитолы. Поэтому опишем в общих чертах один из распространенных алгоритмов. Нам потребуется деревянный брусок длиной 2 метра.

Размещаем брус на расстоянии ровно 1 метр от заднего бампера. Важный момент — следует положить его симметрично относительно боковых сторон автомобиля. Середина бруска должна быть точно напротив центра бампера.

После этого заходим в сервисное меню. Здесь у разных марок может быть совершенно различная последовательность действий. Например, на автомобилях Toyota потребуется нажать на магнитоле клавишу G. Удерживая кнопку, следует трижды мигнуть габаритами. После этого активируется сервисное меню. Дальше нам нужно зайти в раздел камеры, при необходимости выбрать модель авто, год выпуска, комплектацию.

Включив камеру, мы увидим на экране картинку вместе с положенным на землю бруском. Теперь нужно сначала вывернуть руль до упора влево, затем — вправо (это делается для настройки функционала динамической разметки). После этого нажимаем на большую плашку справа.

Теперь на дисплее появится зеленый контур вокруг деревянного бруска. С помощью позиционных клавиш нам нужно отрегулировать этот прямоугольник таким образом, чтобы брусок находился точно внутри него. Всё, теперь функционал полностью отрегулирован, осталось только сохранить настройки нажатием соответствующей клавиши. После этого можно уверенно пользоваться на парковке видеокамерой заднего вида.

Отметим, что описанный алгоритм подходит не ко всем автомобилям (магнитолам, мониторам), но в общих чертах используется в большинстве случаев. Например, зачастую вместо одного поперечного бруска сзади бампера нужно положить два направляющих. У ряда моделей для калибровки применяется специальный трафарет.

Читайте также:  Настольная лампа с регулировкой и с сенсорным включением в москве

Как отключить функцию разметки

Нередко водители пользуются какое-то время разметкой камеры заднего вида, но в определенный момент эта функция начинает мешать. Тут могут быть разные ситуации: переустановка видеокамеры в другое место, использование её в качестве передней и пр.

Существует множество способов отключения масштабной сетки. Самый простой — изменение соответствующих настроек в меню головного устройства (или автомагнитолы). Однако такой функционал доступен не всегда.

На рынке есть камеры с возможностью изменения параметров посредством механических переключателей. Выше показана схема подключения видеокамеры заднего вида с подобной опцией. Под номером 2 здесь изображён переключатель, позволяющий отключать/включать масштабную сетку и зеркальное отображение картинки.

Существуют также модели, где для отключения указанных функций требуется перерезать выведенную из кабеля петлю (закольцованную жилу). После этого оба конца провода необходимо надёжно заизолировать.

Наконец, есть ещё один способ отключения разметки, пользоваться которым мы не рекомендуем. Можно сделать это аппаратно, непосредственно на электронном модуле камеры. Для этого нужно разобрать корпус устройства, достать печатную плату и найти микросхему EEPROM.

Обычно используются чипы в SMD корпусах стандартного вида с восемью выводами. Для отключения сетки потребуется отпаять от платы одну из ножек микросхемы — вход питания либо сигнальный выход. Разумеется, этот способ — только для хорошо разбирающихся в электронике пользователей. Ведь при некорректных действиях возможен выход камеры из строя. Можно также закоротить либо заземлить один из резисторов на плате, но для этого нужно предварительно изучить схему.

Как работает динамическая разметка

Основной принцип работы динамической разметки довольно прост. Специальный блок прорисовки линий получает по шине CAN информацию об угле поворота передних колес и рисует на дисплее траекторию движения автомобиля. После каждого поворота руля при маневрировании изменяется и величина угла, и траектория движения на дисплее.

Чтобы можно было эффективно пользоваться камерами с таким принципом формирования разметки, обязательно нужно предварительно настроить оборудование. Поставляемые официально автомобили в топовых комплектациях зачастую уже оснащены настроенной и полностью готовой к работе интеллектуальной системой парковки.

Сегодня возможность использования на парковке динамической разметки стала доступна абсолютно всем автолюбителям, независимо от уровня комплектации машины. Для этого достаточно купить камеру заднего вида с соответствующим функционалом. При этом не требуется соединять её с шиной CAN – достаточно подать питание и подключить сигнальный выход ко входу монитора (зеркала, магнитолы).

Подобные камеры оснащены специальными встроенными процессорами, которые и выполняют функцию блока прорисовки. Устройство формирует линии динамической разметки в зависимости от движения внутреннего датчика относительно своей оси. Пользоваться такой видеокамерой очень удобно. За относительно небольшие деньги автовладелец получает мощный и надёжный функционал интеллектуальной парковки.
