Приспособление для регулировки заднего моста ваз

Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович

Регулировка редуктора ваз 2107 на заднем мосту…

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку. Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста. Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль. Рассмотрим редуктор заднего моста…

Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора. Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

Это опоры на вращающихся осях и валах, которые получая нагрузки передают их на различные конструкции…

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста


Регулировка редуктора с помощью специальных приспособлений и приборов контроля…

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка преднатяга подшипников хвостовика

На «коничку» садится подшипник хвостовика и ОБЯЗАТЕЛЬНО устанавливается НОВАЯ распорная втулка. На видео хорошо видно, что новая втулка ровная без какой-либо деформации, а стоявшая ранее деформирована. Происходит следующее. При затяжке гайки хвостовика предписанным моментом (от 12 до 26 кгс), втулка берет на себя усилие затяжки и деформируясь работает как пружина, создавая натяг. Усилие затяжки гайки редуктора ваз 2107-е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какую «приспособу» использует мастер. Необходимо затягивать гайку хвостовика до исчезновения люфта. При правильной затяжке гайки хвостовик должен проворачиваться с усилием сопротивления 0.3-0.4 кг, стало быть, преднатяг подшипников выполнен правильно. Это правило при сборке применяется для старых (бывших в употреблении) подшипников.

Читайте также:  Регулировка трамблера ваз 2107 своими руками

Устанавливается дифференциал с подшипниками и закрепляется крышками (момент затяжки около 8 кгс) и наживляются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора главной пары и преднатяга подшипников дифференциала

Для этих целей необходима очередная «приспособа» с двумя индикаторами. Регулировочными гайками на видео хорошо и все показано подвигаем планетарную шестерню к зубьям «конички» добиваясь необходимого зазора. Заводские данные регулировки зазора от 0,08 до 0,12 мм. Однако такой зазор предусмотрен для новой главной пары («конички» и «планетарки»). Зазор проверяется в 4-х плоскостях, проворачивая шестерню. Зазор для работавшей главной пары составляет после регулировки 0.13- 0.14 мм.

После выполнения регулировки регулировочные гайки стопорятся специальным для этого пластинами, с одним или двумя «усиками». На этом сборка и регулировка закончена.

Видео регулировки глубины зацепления главной пары


Регулировка редуктора заднего моста своими руками без использования специальных приспособлений (редуктор ваз 2107 тот же).

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Видео замены сальника редуктора на заднем мосту

На этом работа по сборке и регулировке редуктора ваз 2107 заканчивается.

Источник

Лада 4×4 3D › Бортжурнал › Регулировка редукторов(кое какие мелочи)

Доброго всем времени суток и с наступившим 2015 НГ!
Вкратце хочу описать регулировку редуктора, больше для себя. Занимаюсь этим не часто, а что не делаешь то забывается. В общем, чтобы не забылось.
Принесли мне два редуктора попросили заменить пары на 4,44. Первые пары были без поправок нанесенных электрографическим карандашом. Стоили 11000 уехали обратно продавану в Москву, пусть сам на них ездит. Вторые приехали с Тольятти за день до НГ. Вроде все путем.
Начал я с РЗМ. В нем стояла валрейсиновская блокировка. Редуктор покупался с уже установленной блокировкой.

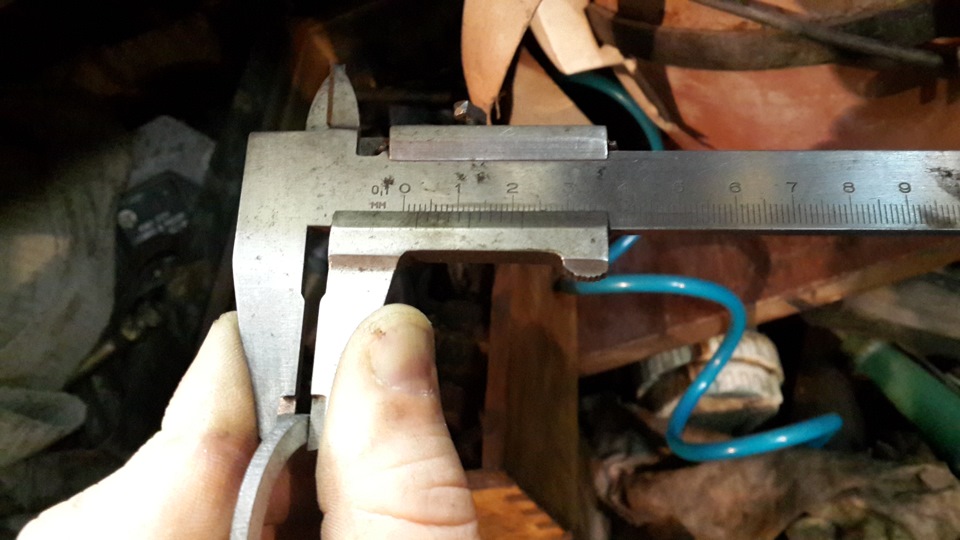

Основная и самая муторная часть регулировки это подбор толщины регулировочного кольца на хвостовике.

Читайте также:  Регулировка газовой колонки электролюкс 265 видео

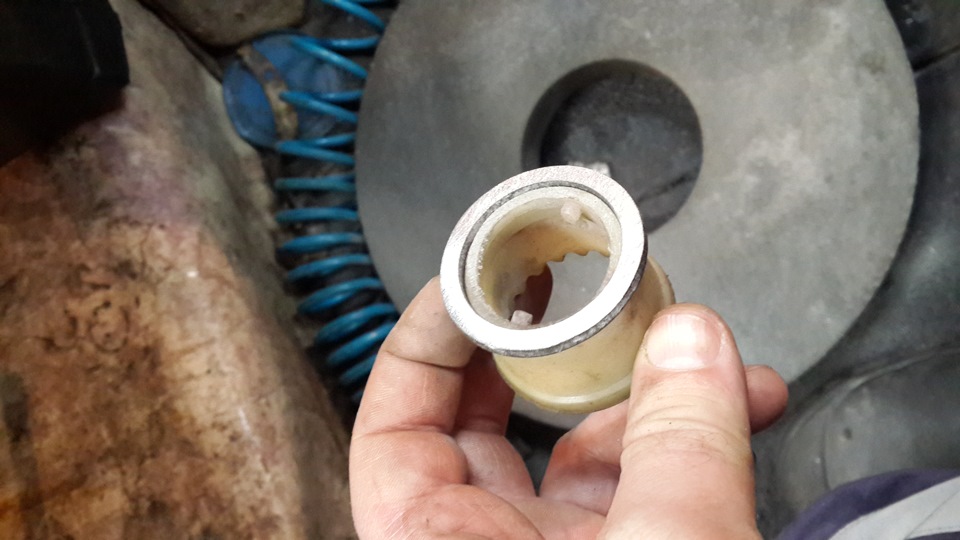

Порой его приходится подтачивать. Для этого необходим либо токарь, которого в гараже у меня нет))), либо камень, точильный естественно. Он должен быть такого размера, чтобы кольцо помещалось на нем полностью, и ход в обе стороны был хотя бы по 3 см.

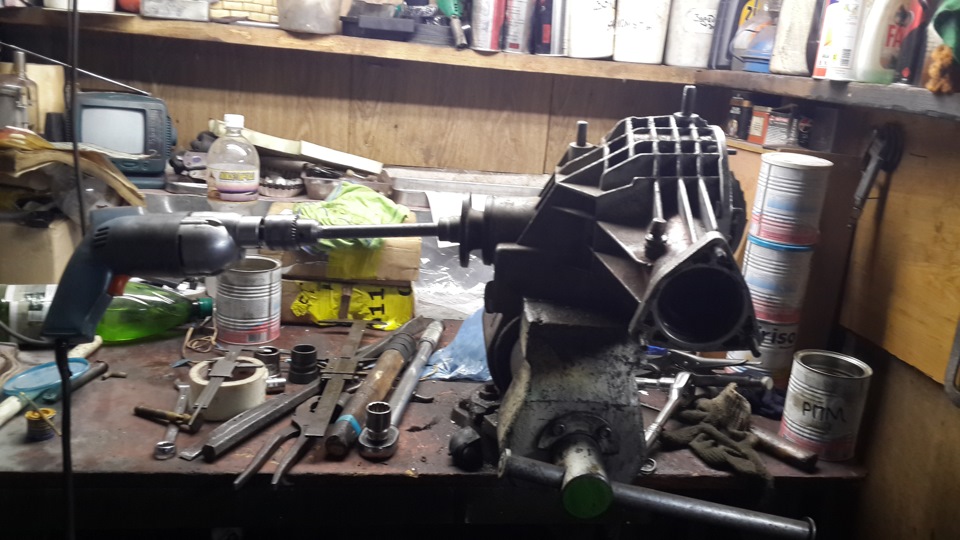

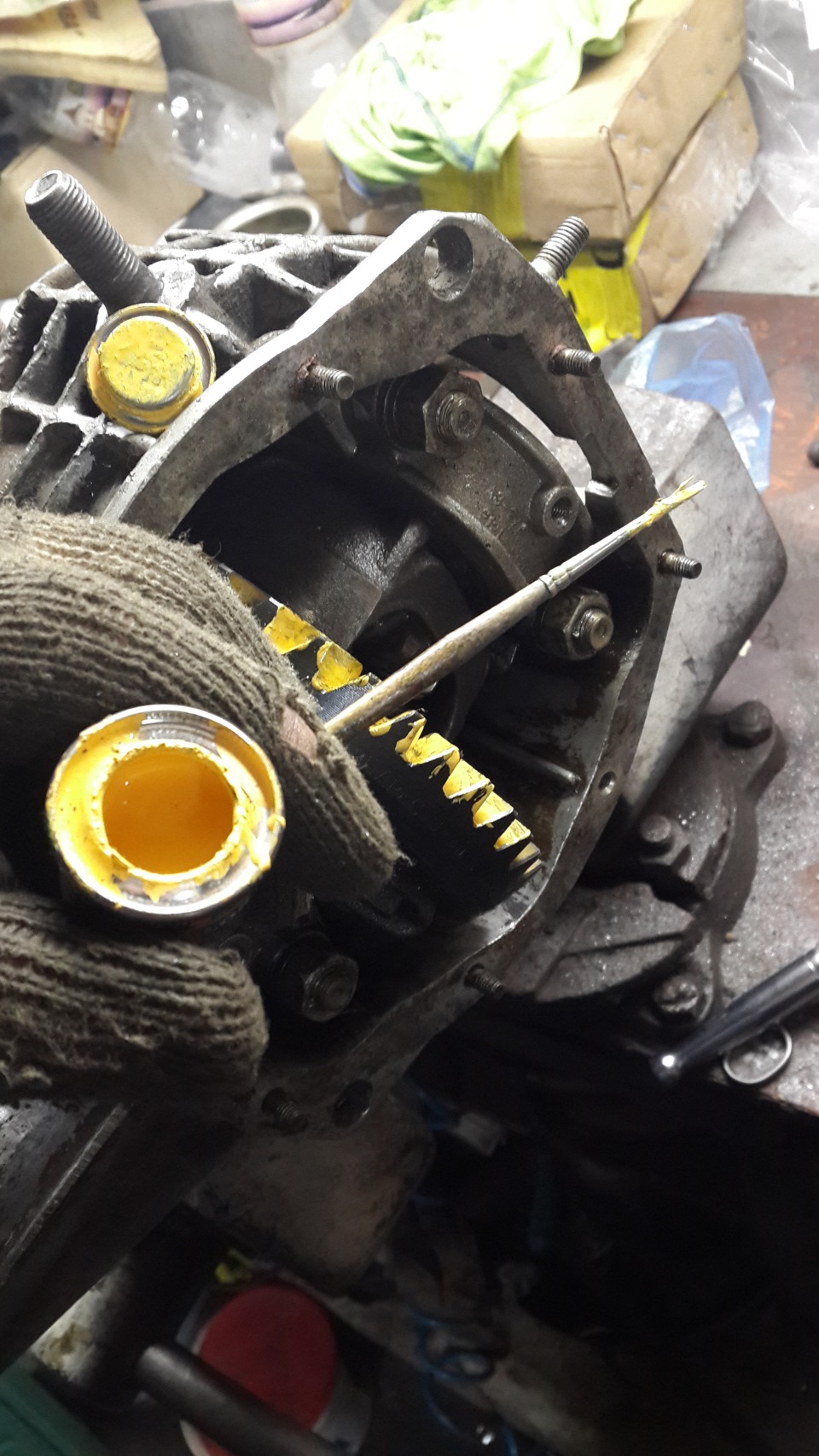

Для того, чтобы получить пятно контакта необходимо покрутить редуктор. «Собрано» такое приспособление:

В книжке написано, чтобы пятно контакта четче отпечаталось необходимо вставить полуоси в редуктор и в момент вращения их притормаживать. Ага, блин у меня в гараже стооооолько места, что я как раз две полуоси и воткну)) Понадобится всего лишь старая резинка со стабилизатора. В момент вращения дрелью тормозить ей ведомую шестерню, только хорошо прижимать, чтобы аж дрель верещала(речь идет не о китайских версиях дрелей)))

Методика опасна! За повреждение пальцев ответственность нести не намерен!

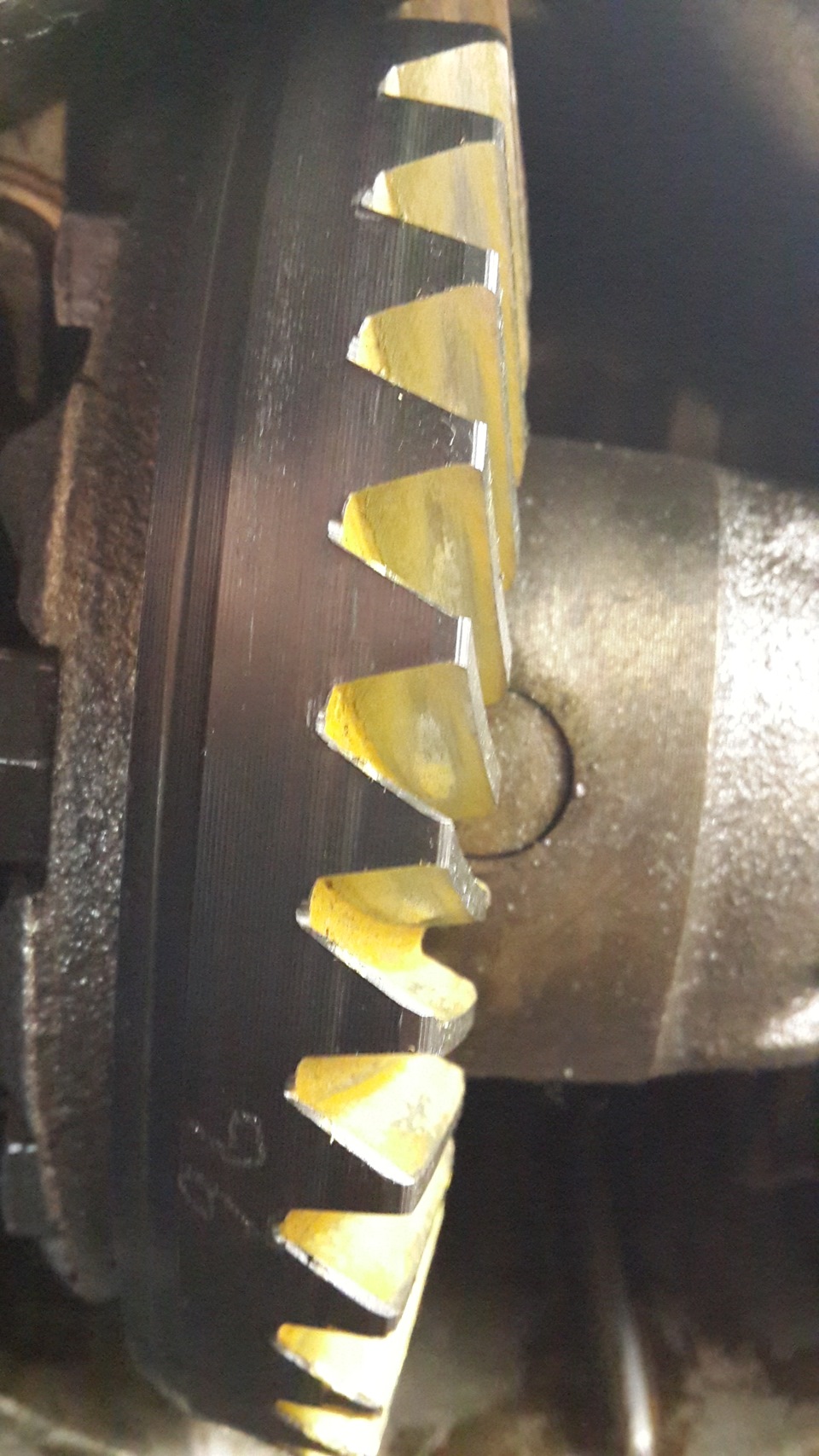

Получается вот так:

Рисунок возможных вариантов:

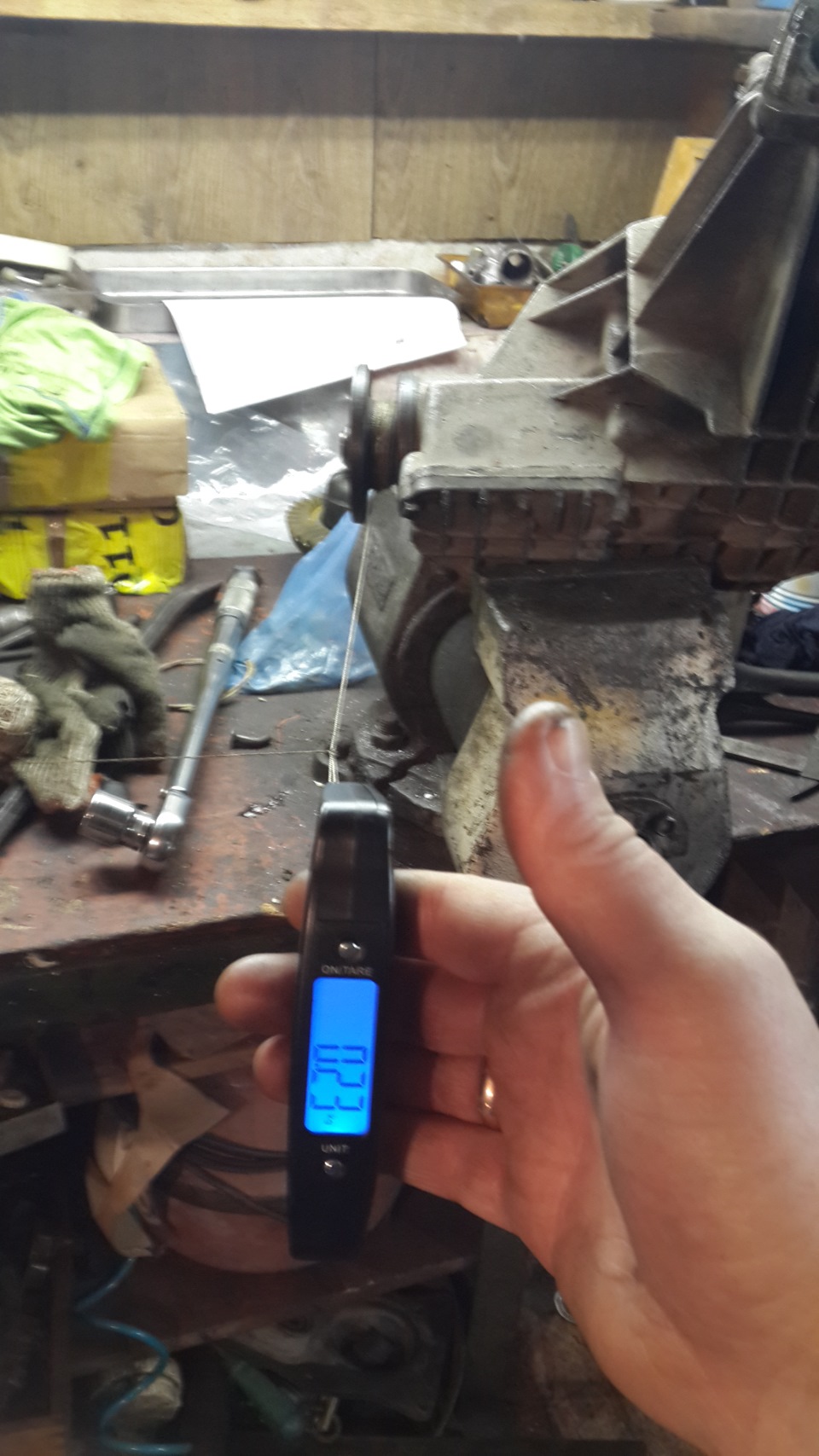

Также необходимо отрегулировать, а потом проверить преднатяг подшипников хвостовика. Как отрегулировать написано в любой Мурзилке, а проверить можно так:

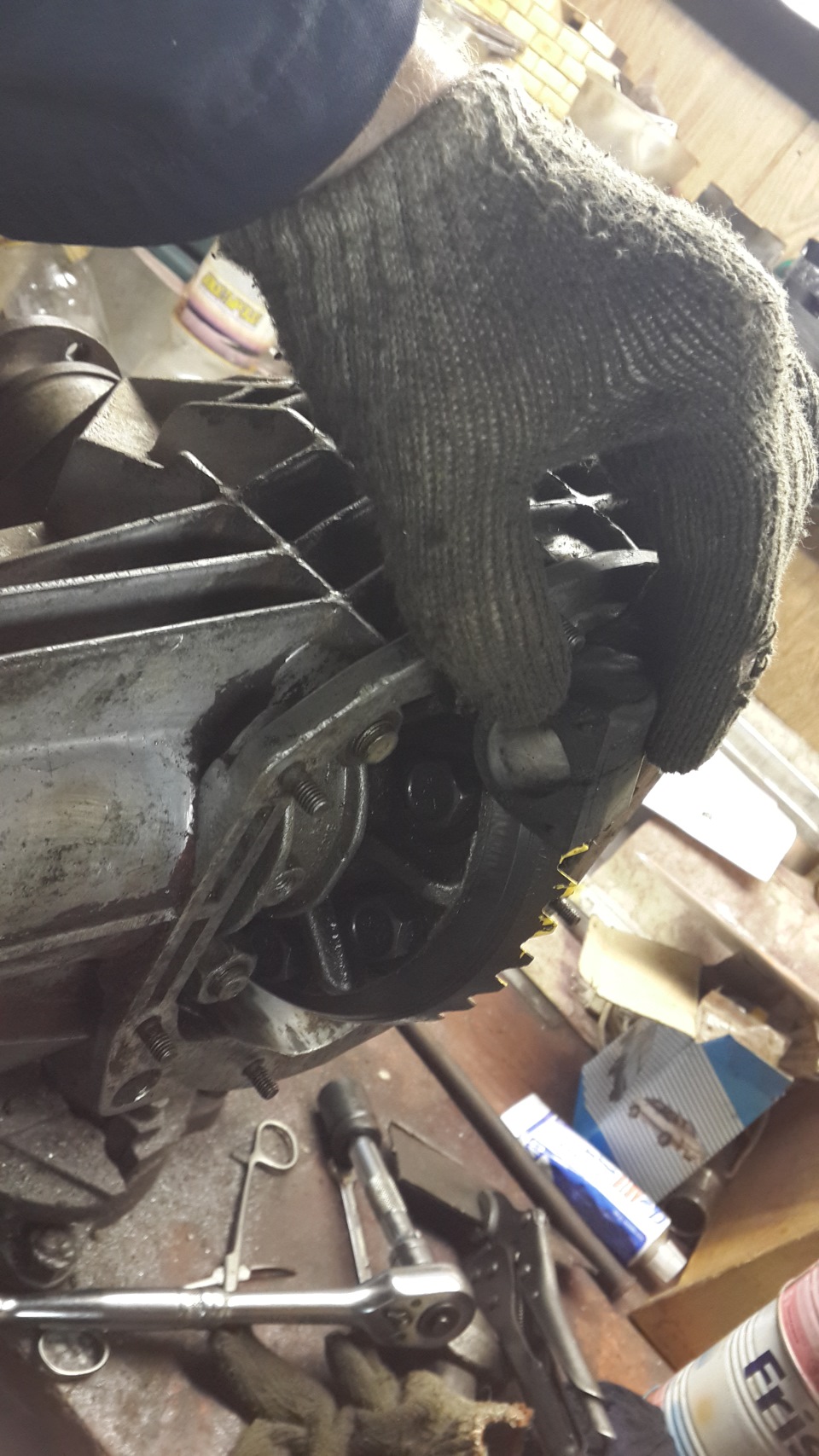

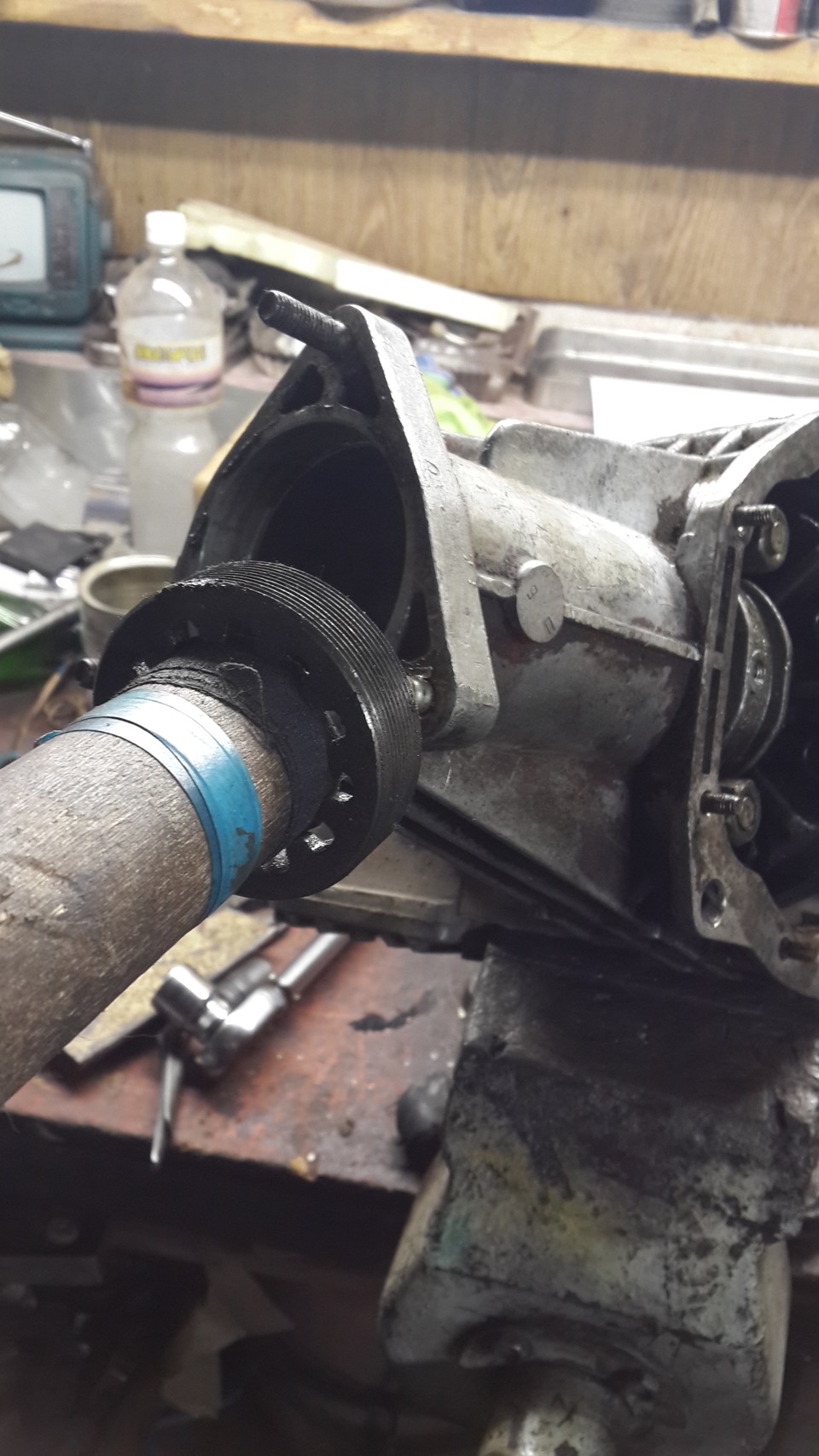

Ну и на последок. Очень трудно в РПМ наживить регулировочную шайбу подшипника со стороны длинного внутреннего ШРУСа. Я поступил так:

Редукторы собраны и отданы владельцу.
Теперь точно не забуду, как собирал)))
Может запись будет полезна и кому то кроме меня.
Всем мира!

P.S Так же дополнительно может применяться и медицинский инструмент))

Источник

Регулировка редуктора заднего моста ваз 2106 в домашних условиях

Ремонт редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Редуктор заднего моста — он передаёт крутящий момент с коробки передач и на задние колёса, если его снять то соответственно автомобиль уже не поедет, со временем от манеры езды зубья шестерёнок которые находятся в нём изнашиваются и редуктор требует замены, но новый стоит довольно не малых денег и поэтому есть смысл разобрать и отремонтировать старый редуктор, но только нужно понимать тот факт что если вы в чём то ошибётесь то машина может вообще не поехать когда вы её заведёте, это всё случиться если шестерни установлены не правильно поэтому в сборке редуктора заднего моста нужна тонкость и чёткость установки всех деталей.

Для разборки сборки редуктора моста нужно будет не мало инструментов, а именно: Карандаш, набор гаечных ключей и накидных тоже, молоток, зубило, выколотка, кернер всё это вам понадобиться, кроме этого специальный съёмник нужен будет для снятия кольца подшипника (Можно и без него, с ним удобней), различные отвёртки так же, линейка, штангенциркуль и обязательно динамометрический ключ!

Где находится редуктор заднего моста?

Сам мост как понятно уже из названия располагается сзади, редуктор соответственно находиться внутри него и крепиться к самому мосту восьми болтами (Некоторые из них указаны красными стрелками), к другой стороне редуктора моста подсоединяется карданный вал который уже отсоединён от него на фото, то место где кардан присоединяется к редуктору указано на том же самом фото синей стрелкой.

Когда нужно ремонтировать редуктор заднего моста?

Он меняется при повышения в нём шума, особенно это заметно когда разгоняешь автомобиль и сильный гул в это время стоит в задний части (При исправном редукторе гула быть не должно), но учитывайте тот факт что вы вряд ли поймёте из какой именно части автомобиля этот звук исходит, так как он и в переднюю часть может отдавать, так и в центральной части может быть, кроме этого признака повыситься вибрации от редуктора моста и всё это из-за неправильной его эксплуатации (Буксует часто автомобиль и ездит на слишком повышенных оборотах) или от некачественно залитого масла в него, кстати точно такие же признаки будут если масло в редуктор не залито, проверьте его может его у вас там и вовсе нет, а о том как проверить уровень масла в редукторе моста и по необходимости дополнить или вообще заменить, читайте в статье: «Замена масла редуктора на ВАЗ».

Как отремонтировать редуктор заднего моста на ВАЗ 2101-ВАЗ 2107?

Редуктора шли на классические автомобили все практически одинаковые, у них только разница в шестернях была и поэтому каждый редуктор маркируется цифрами 2106, 2103, 2102 и 2101, ремонт всех редукторов так же идентичен и не требует слишком высоких для этого навыков, самое главное иметь динамометрический ключ и думать головой в процессе ремонта и тогда у вас всё 100% получиться!

Ещё раз уточним насчёт меток которые вам нужно сделать (Это для тех кто ещё не понял), обязательно ещё рекомендуем вам кроме меток цифры или по несколько и одной метки наносить на крышке, сейчас объясним всё! Так как крышки должны устанавливаться строго так же и строго на свои месте, то первую крышку вы к примеру можете одной меткой промаркировать и это будет означать что это допустим правая крышка, на вторую крышку уже две метки можно нанести и это будет говорить о том что это левая крышка, более подробнее о том куда метки нужно наносить смотрите на фото ниже:

Точно такую же операцию произведите и с другой стороной редуктора, но только когда на той стороне будете снимать наружное кольцо подшипника пометьте его чем ни будь (Фломастером например) и вы уже не перепутаете какое наружное кольцо куда устанавливается, просто их месторасположение тоже имеет значение (Если подшипник будет заменяться то и кольца у него будут новые стоять, поэтому если вы уже купили рем. комплект и там есть подшипник и данное кольцо, то снятое уже помечать ни чем не нужно)!

Читайте также:  Регулировка игловодителя швейной машины чайка

Когда снимите внутреннее кольцо выбив его вдоль вала со всеми его деталями (Выбивать кстати нужно не только в одном месте иначе у вас ничего не получиться, бейте по не многу и по разным местам, так по чуть-чуть кольцо и снимется), под ним будет находиться регулировочное кольцо (Указано стрелкой), его тоже вдоль вала снимите и не повредите!

Пару слов хотели бы вам про распорную втулку сказать и объяснить почему она должна именно заменяться, во-первых втулка деформируется от времени и раз вы уже разобрали механизм то её необходимо заменить, особенно это нужно тем кто гайку фланца редуктора сильно закрутил и после чего она и деформировалась, но выбрать новую втулку тоже не так то просто, более подробную информацию для чего эта втулка вообще нужна и почему её менять нужно, смотрите в ролике который размещён чуть ниже:

По инструкции выше вы выбили выколоткой наружное кольцо переднего подшипника, точно так же выбейте наружное кольцо заднего подшипника но только уже выбивайте с другой стороны редуктора!

После снятия кольца подшипника с вала, точно так же как снимите внутреннее кольцо другого подшипника!

Когда вы разбирали редуктор от туда в самый последний момент вы должны были извлечь опорные шайбы и перед этим полуосевые шестерни, так вот полуосевые шестерни как вы уже поняли идут как одно целое с этими шайбами и если вы обнаружите в друг что опорные шайбы имеют деформацию (Даже незначительную), то в таком случае данные шайбы обязательно замените на новые но учтите что их нужно брать точно такой же толщины как и старые, поэтому не ошибитесь!

Ещё осевой зазор у шестерён полуосей проверьте, он не должен быть более 0.1 мм а если будет, то замените опорные шайбы у всех шестерен на шайбы большей толщины и если сможете ещё чем ни будь определить момент вращения шестерен дифференциала (Рукой эти шестерни в случае определения момента нужно вращать как показано на рисунке ниже), то данный момент не должен превышать более 14,7 Н.м (1.5 кгс.м)!

При сборке редуктора регулировочные гайки (Одна из гаек цифрой 14 для наглядности на схеме выше показана) устанавливайте таким образом, чтобы они соприкасались с наружными кольцами подшипников и затяните после этого болты которые крепят левую и правую крышку нужным моментом (Крышки устанавливайте по меткам сделанным ранее, так как левая крышка от правой отличается), эти регулировочные гайки кстати можно вращать затягивая тем самым и ослабляя их, для этого стальную пластинку шириной 49.5 мм и толщиной 3-4 мм изготовьте и ей по необходимо затяните данные гайки, но для проведения этой операции по регулировки нужно выполнить несколько моментов, первое это вам нужно будет при помощи штангенциркуля замерить расстояние между обоими крышками подшипников (см. фото 4 выше), после замера у вас должно получиться 0.15-0.20 мм в противном случае делайте регулировку, для этого заверните немного левую регулировочную гайку специальной пластиной изготовили вы которую ранее (см. фото 1 там правая гайка показана, а левая регулировочная гайка эта та которая идёт со стороны ведомой шестерни, ведомая это большая шестерёнка), заворачивать гайку нужно до того пока зазор полностью не уберётся в зацеплении шестерен главной передачи и после этого правую гайку точно так же заверните до упора, дальше левую регулировочную гайку немного подтяните пока боковой зазор в зацеплении шестерен главной передачи не будет выставлен в районе 0.08-0.13 мм (Данный зазор сложно проверить чем либо поэтому на ощупь его можно определить, для этого рукой возьмитесь за ведомую шестерню и покачивая её рукой а именно пальцами вы будете ощущать самый минимальный люфт и стук ударов зубьев при покачивании должен быть слышен), после выставления предварительный натяг подшипников всё с помощью тех же регулировочных гаек, для этого по не могу и равномерно затягиваем обе регулировочные гайки пока расстояние между крышками подшипников не будет входить в пределы 0.15-0.20 мм (см. фото 4 выше), после этого окончательно проверьте боковой зазор в зацеплении шестерен главной передачи (Он не должен будет измениться), чтобы его проверить прочтите текст чуть выше описано там и в дополнение проверки данного зазора, пальцами руки возьмитесь за ведомую шестерню и медленно проверните её на три оборота (см. фото 2) при этом пальцами контролируйте люфт который должен быть минимален!

Ну и в завершение дадим совет, данные регулировочные гайки регулируют зазор между ведомой и ведущей шестерней редуктора, поэтому если у вас этот зазор будет выходить за рамки 0.08-0.13 мм, то в таком случае вращайте регулировочные гайки и отрегулируйте его, если же зазор будет меньше положенного то подтягивая одну из регулировочных гаек и ослабляя вторую на тот же угол, добейтесь того чтобы он опять вошёл в своё положенное значение!
