Поло седан настройка центрального замка

vlad4u › Блог › Установка keyless модуля на Polo седан (дистанционное открытие дверей)

Всем привет!
На эту тему уже было несколько статей, на которые опирался, однако, мне кажется они были немного неполными, из-за чего пришлось потратить некоторое время на додумывание, тестирование и вот это все.

В целом работу можно выполнить минут за 15-20, если к этому подготовиться (в первую очередь морально)

В общем история такова, что как и многие я пожадничал при покупке и не стал платить за радиоключ, поскольку думал что можно просто подружить машину с какой-нибудь китайской репликой, отъездил три года открывая-закрывая машину обычным механическим и что-то поднадоедло. Беглый гугл показал что засинхронизировать машину с готовым ключом не так просто (я думал что можно сделать при помощи комбинаций, типа два раза открыть замок ключом, нажать на кнопку и вуаля). В общем в силу невероятной природной лени разбираться с этим дальше не стал, тем более что пока пытался найти на али ключ, нашелся беспроводной модуль, что вроде как выглядит даже проще, достаточно подцепиться к центральному замку.

Ну собственно заказал модуль LANBO LB-405
Модуль — 700 рублей
И разъемчики, чтобы врезка в проводку была поаккуратнее.
Разъемчики

Сам модуль по факту представляет реле, которые на короткое время меняют свое состояние от нажатия на кнопку ключа.

Ну и в первом приближении казалось, что для открытия достаточно подать управляющий сигнал на одну линию ЦЗ, и на другую для закрытия. Это меня в общем-то и запутало увеличив время работы до двух часов.

Итак, перед тем как радостно бежать курочить машину надо немного подготовиться.

Провода, идущие от разъема модуля, которые не участвуют в действе лучше отцепть, чтобы не мешались, это довольно просто, достаточно аккуратно надавить на металлическую часть в разъеме отверткой и потянуть.

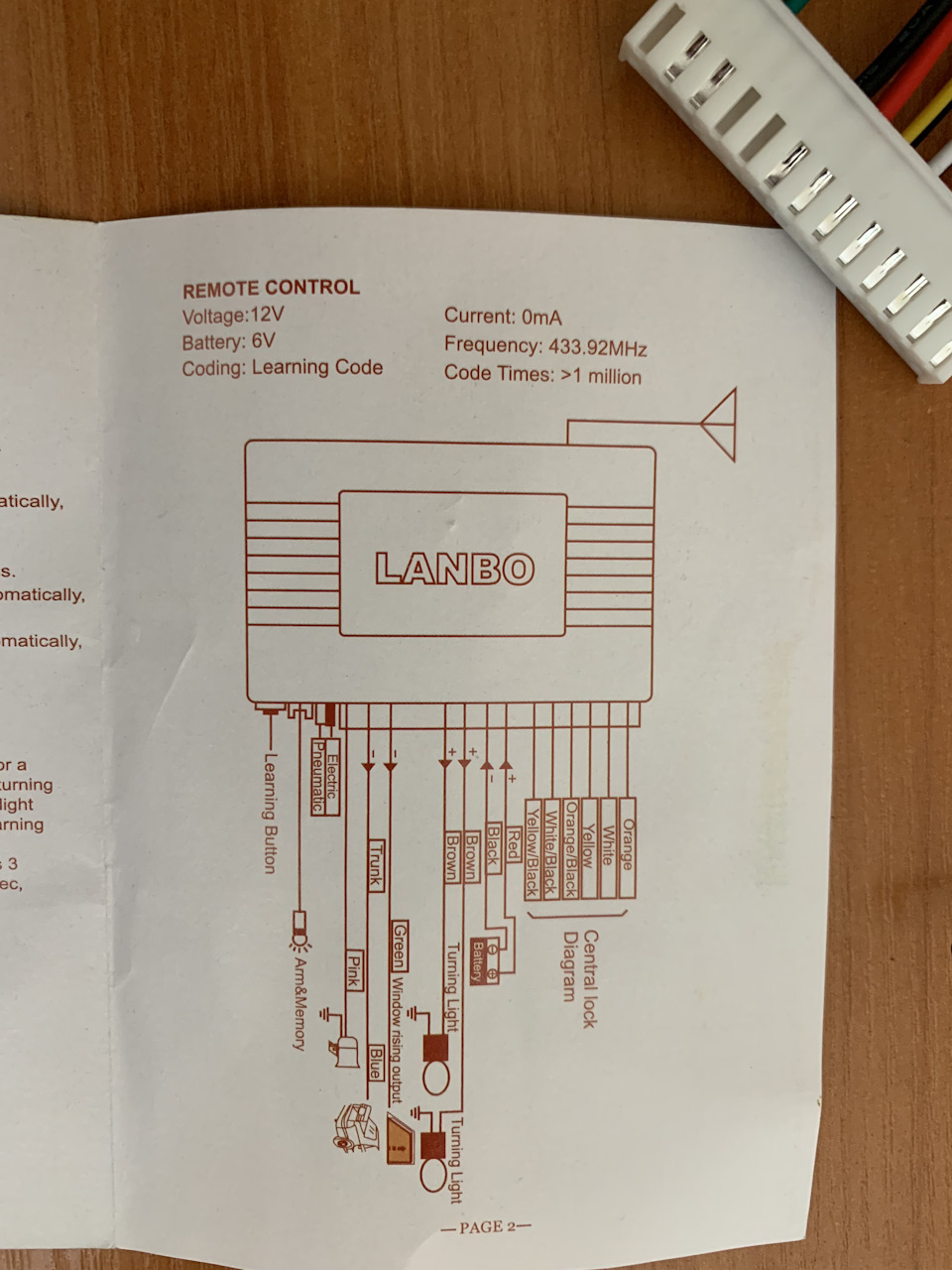

Оставшиеся провода нужно соединить между собой как на схеме.

Соединить между собой можно клеммниками Клеммнички типа таких, можно спаять, а можно при помощи тех разъемчиков что указал в начале.

Ну и бороду можно сразу замотать изолетной, чтобы остались торчать четыре провода, которые мы будем подключать к автомобилю, соединения, какими бы они ни были, лучше фиксировать.

Подключение:
Разъемчик отцепляем от модуля, можно еще скинуть минус от аккумулятора.

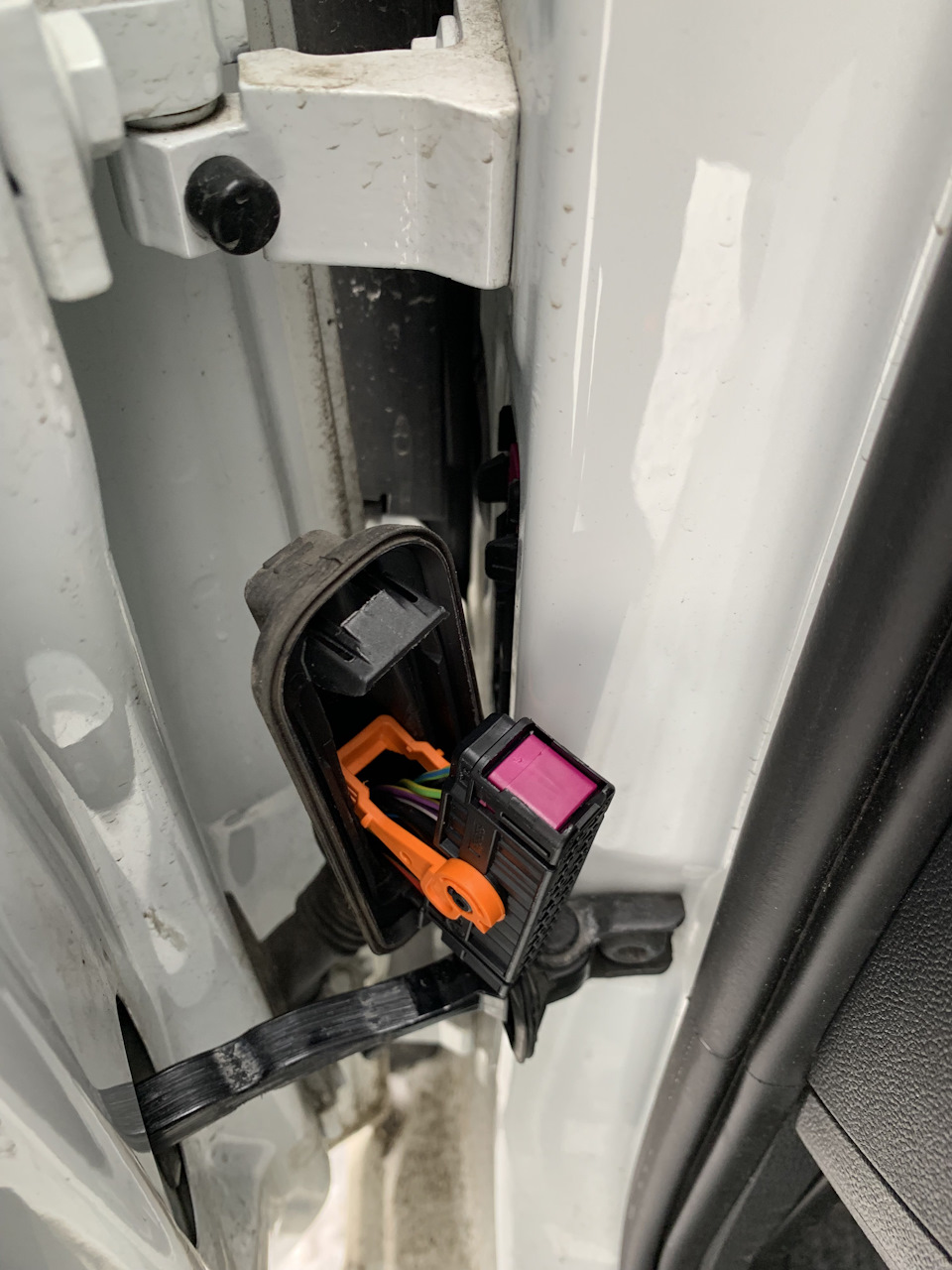

Далее, нам нужна коса водительской двери, для этого разъединяем разъем, как это рекомендуют здесь
Как отсоединить разъем

Ответную часть разъема вытягиваем в салон, предварительно надавив на неё.
Далее нам нужно подключить:
-провод 2 к желто-зеленому в косе (управление ЦЗ).
-провод 3 к коричневому (земля)- Земля большого сечения, поэтому красные разъемы могут плохо прорезать изоляцию, я использовал клеммники Ваго, по ссылке выше),
-провод 4 к желто-серому.

Далее заматываем все изолетной, подключаем разъем назад к двери, радуемся. Важно, если разъем не подключен, то что-то (например управление багажником) может не работать.
Верхняя кнопка- закрыть,
Вторая сверху-отркыть.
Вторая сверху подержать- багажник.

Если что-то не работает, то скорее всего что где-то плохой контакт, поэтому старайтесь при объединении с шлейфом машины смотреть сопротивление между подключенными Вами проводами.

Ну и немного фан-арта на заданную тему

Сам я когда ставил систему, использовал эти статьи:
1
2

Итого нам понадобится:
— Модуль
— Клеммники, разъемчики, или паяльник
— Резистор

250 Ом (Проверено на 280)
— Изолента
— Плоскогубцы, кусачки, отвертка, что-нибудь, чтобы подцепить торец торпеды.

Источник

i-RenT › Блог › Центральный замок поло

Приехавший комплект ДУ ЦЗ, от китайских умельцев, состоит из блока управления, двух полнофункциональных, выкидных ключей, с тремя кнопками и синим светодиодом (для контроля заряда батарей, батарейки идут в комплекте), двух наклеек с логотипом авто, разъемом подключения к блоку управления с проводами.
Уачество исполнения пластмассовых деталей достаточно хорошее, у китайцев бывает и гораздо хуже. качество пайки платы на таком же уровне, хотя канифоль могли бы и зачистить.
блок управления универсальный, под различные эл. схемы авто. при помощи джемперов, имеется возможность переключения триггера ДУ для использования как в положительной полярности, так и в отрицательной. также имеется возможность изменения длительности импульсов с 0,5 сек. на 3,5 сек.
По умолчанию, блок управления настроен на работу с управлением плюсом и на время подачи импульса в 0,5 сек. Все это расписано на самой плате и нужно перепроверять режимы работы перед установкой БУ ЦЗ.
А вот схема подключения блока управления не очень информативна, продавец ничего по схеме пояснить не мог, пришлось самому изучать ее функционал.
на счет защищенности радиоканала китайского БУ ЦЗ говорить не буду, но продавец уверяет в надежности, с предоставлением сертификатов качества. точно знаю одно — даже крутые и навороченные сиги тоже вскрываются граббером! тут каждый для себя решает сам!

Читайте также:  Как вернуться к заводским настройкам на андроид samsung galaxy

Принцип работы БУ следующий:
— При нажатии на брелке кнопки открывания багажника, на красно-черном проводе появляется отрицательный импульс.
— При нажатии на кнопку блокировки дверей, кратковременно замыкается белый и желтый провода.
— При нажатии на кнопку разблокировки дверей — кратковременно замыкаются бело-черный и желто-черный провода.
— К красному толстому проводу, с навесным предохранителем, подключается плюс питания.
— Черному толстому проводу подключается минус питания.
это все, что нам нужно использовать. но, нужно учитывать, что эту информацию нужно перепроверять перед установкой, ибо господам китайцам ничего не стоит изменить цвет проводов, а инфа в мануале по установке, как я уже писал выше, отличается недосказанностью.

Краткий экскурс в электрику поло-седана:
— Управление центральным замком в поло седане осуществляется по схеме отрицательного питания. Но есть нюанс в схеме открывания багажника, о нем ниже.
— При открывании багажника, с кнопки открывания багажника на водительской двери подается импульс отрицательной полярности по желто-серому проводу на ВСМ (по-простому — замыканием на массу), а уже с ВСМ подается импульс положительной полярности (+12V) на сервопривод багажника!
— Блокировка дверей осуществляется подачей импульса отрицательной полярности по желто-зеленому проводу (проще говоря, замыканием на массу).
— Разблокировка дверей осуществляется подачей импульса отрицательной полярности по желто-зеленому проводу, через резистор номиналом 180-200 Ом.
— Желто-зеленый и желто-серый провода можно найти в колодке водительской двери или в жгуте над ручкой открывания капота, и там подключиться к ним.

Подготовка к установке.
Для облегчения установки блока управления, и организации проводки по фен-шую, вытащил ненужные пины с проводами из разъема, при помощи булавки или иголки, поджимая 2 усика на пине, одновременно тянув провод с пином.
предварительно, выход, в разъеме белого провода на массу, а бело-черного провода на массу через 180 ом, распаял сразу на плате, поэтому вытащил сразу и эти провода с пинами за ненадобностью, а также желтый провод. в итоге осталось всего 4 провода для подключения! Куда уж проще!
Ну, и немного поменял цвета проводов, переставив пины с проводами по своему усмотрению, вытащив провода с навесными предохранителями (они мне не нужны в моей схеме подключения питания), поэтому на фотках они будут отличаться от заводского варианта.
Это не обязательные действия! Только если вы уверены в том, что не запутаетесь потом в проводах!

Читайте также:  Comfast e214n настройка моста

На плате БУ ЦЗ имеется стабилизатор на 5V, но на 12V стабилизатора нет. Поэтому, на входе питания БУ ЦЗ поставил стабилизатор на LM317 (в корпусе ТО-220) и резисторе 1 Ом/ 0,5 Вт (лучше взять 1 Вт, но у меня не нашлось такого, но это, как и установка ИМС на радиатор, не критично, т.к. нагрузка кратковременная и идет только при открытии багажника и только при подключении по первому варианту). С таким резистором стабилизатор рассчитан на ток 1 А, если брать резистор с большим номиналом, то ток будет меньше и его может не хватить для активатора багажника. все это установил и распаял на плате бу цз (места хватает), чтобы не лепить отдельных коробков. Установка стабилизатора на 12V также не обязательна, работать будет и без него! Просто я решил подстраховаться, чем потом менять бу цз.

Подключение питания к БУ ЦЗ.
— Минус питания взял с каркаса передней панели, за переключателем головного света. Там уже имеется удобное отверстие для установки болта с гайкой.
— Плюс питания провел от нижнего ряда больших предохранителей (там питание есть всегда ), вставив отсутствующий пин в колодку предохранителей под рулем, через предохранитель в 5А.

Подключение БУ ЦЗ.
Вариант 1.
— Поставить джампер БУ ЦЗ в режим работы положительной полярности.
— Поставить джампер БУ ЦЗ в режим работы с длительностью импульсов с 0,5 сек.
Если после подключения БУ ЦЗ, при нажатии кнопки блокировки на пульте, закрытие дверей будет происходить по алгоритму «закрыто-открыто-закрыто», т.е. через двойное срабатывание штатного центрального замка на блокировку (с разблокировкой будет аналогично, только по алгоритму «открыто-закрыто-открыто»), то нужно будет переставить джампер БУ ЦЗ в режим работы с длительностью импульсов с 3,5 сек.
— Провод БУ ЦЗ, для управления центральным замком авто, врезать к желто-зеленому проводу, в жгуте, идущем над ручкой открытия багажника или в колодке водительской двери.
— Провод БУ ЦЗ, для управления сервоприводом багажника подсоединить к белому проводу (он там не один белый, поэтому ищем его при помощи мультиметра), идущему от ВСМ на багажник, расположенному в вертикальном жгуте, идущем над ручкой открытия багажника. При таком подключении багажник открывается с пульта как при разблокированном штатном ЦЗ авто, так и при заблокированном! Чтобы не выскакивала ошибка в ВСМ, при открытии багажника с пульта при заблокированном авто, нужно сделать диодную развязку. В разрез белого провода ставим любой маломощный диод (желательно не стеклянный), например, из самых распространенных 1N4001 — 1N4007 (я поставил 1N4007), анодом в сторону ВСМ, а к катоду диода подсоединяем провод открытия багажника с ДУ ЦЗ.
— Изолируем провода и жгуты матерчатой лентой. Блок ДУ ЦЗ вставляем во внутренний кармашек в передней панели (слева от колодки предохранителей) — его размер как раз под блок.

Вариант 2. (по-проще, но не без недостатков)
— Поставить джампер БУ ЦЗ в режим работы отрицательной полярности.
— Поставить джампер БУ ЦЗ в режим работы с длительностью импульсов с 0,5 сек.
Если после подключения БУ ЦЗ, при нажатии кнопки блокировки на пульте, закрытие дверей будет происходить по алгоритму «закрыто-открыто-закрыто», т.е. через двойное срабатывание штатного центрального замка на блокировку (с разблокировкой будет аналогично, только по алгоритму «открыто-закрыто-открыто»), то нужно будет переставить джампер БУ ЦЗ в режим работы с длительностью импульсов с 3,5 сек.
— Провод БУ ЦЗ, для управления центральным замком авто, подсоединить к желто-зеленому проводу, в жгуте, идущем над ручкой открытия багажника или колодке водительской двери.
— Провод БУ ЦЗ, для управления сервоприводом багажника, подсоединить к желто-серому проводу, жгуте, идущем над ручкой открытия багажника или колодке водительской двери. При таком подключении багажник открывается с пульта только при разблокированном штатном ЦЗ!
— Изолируем провода и жгуты матерчатой лентой. Блок ДУ ЦЗ вставляем во внутренний кармашек в передней панели (слева от колодки предохранителей) — его размер как раз под блок.

Читайте также:  Настройка gi 2138 для шаринга

Нарезка выкидных ключей.
Я подумал и решил, на фига нарезать два новых жала за 1000 руб., если штатные ключи все равно будут валяться без дела, и решил жала штатные ключей переставить в выкидные ключи.
разобрал штатный ключ при помощи скальпеля, убрал паяльником лишнюю пластмассу и достал жало штатного ключа. затем обточил его надфилем под форму жала выкидного ключа, сделал паз для крепления его винтами — работа 5-ти минут, благо, что металл мягкий на жале штатного ключа. отверстие в жале штатного ключа залил поксиполом и зашкурил, для укрепления жесткости жала и чтобы грязь туда не попадала. вставил жало штатного ключа в поворотный кулак выкидного ключа, закрепил штатными винтами. все, жало ключа готово бесплатно и без всякой нарезки!
Затем достал из штатных ключей капсулы иммобилайзера, с использованием растворителя, паяльника, скальпеля и иголки. вставил капсулы в предназначенные для них места в выкидных ключах, посадив их на «момент».
Собирал выкидные ключи, приклеил на них логотипы VW, входящие в комплект поставки.

Источник

Все о центральном замке Volkswagen Polo

Неисправности центрального замка на автомобиле Фольксваген Поло типичные как для большинства марок с подобной схемой запирания дверей:

Визуально, без наличия специального оборудования корректно диагностировать источник поломки невозможно, только помощь специалистов. Если имеете опыт в обслуживании техники, можете самостоятельно восстановить рабочее состояние агрегата.

Как устроен принцип работы

При повороте замка водительской двери происходит переключение контроллера посредством передачи сигнала от блока управления к центральному блоку, второстепенным дверям, багажнику, топливному люку.

Главный приводной механизм – актуатор (активатор), можно называть по-разному. Итак, поступает сигнал, электрический двигатель с редуктором включает возвратно-поступательное движение тяги замка. Происходит синхронное отпирание всех дверных замков автомобиля. Повторная процедура приводит к запиранию.

На ключе зажигания Фольксваген Поло ряд механических кнопок, в том числе и для дистанционного управления центральным замком. Одновременно с активацией дверного замка происходит активация сигнализации и наоборот. Ограничений на совместимость нет, центральный замок дружествен ко всем типам сигнализаций.

Устранение неисправностей с центральным замком

Процедура диагностики сложная, длительная, так как потребуется проверять множество агрегатов, контактов, проводов.

Определяем, какой замок установлен на автомобиле, его тип: электрический или вакуумный привод. В первом случае осмотру подлежат соленоиды, сервопривод, центральный замок. Во втором: вакуумный привод, трубка, компрессор, контактная плата, пневмозамок. На Фольксваген Поло седан устанавливаются оба типа ЦЗ. Это следует учитывать при покупке расходных материалов.

Этапы диагностики и ремонта:

Внутри актуатора встроена электрическая плата, реле. Один из признаков неисправности щелчки, издаваемые приводом. При пощёлкивании активатор также подлежит замене новым.

Распространённая неисправность вакуумного компрессора – задержка реакции на 10 – 15 секунд. Устранение поломки несколькими способами: замена новым или профилактика старого агрегата. Разгерметизация патрубка: причина в естественном износе вакуумной магистрали.

Ресурс эксплуатации замка ограничивается рядом факторов, среди которых: сила тока в цепи, механические повреждения, короткое замыкание, застывание смазки. На практике, центральные замки, приводы выхаживают не менее 150 000 км. пробега. Систематическая профилактика только увеличит срок службы агрегата.
