Настройка оборудования TRENDnet TEW-691GR для подключения к сети Смайл
Далее требуется настроить «Подключение по локальной сети» для работы сети» для подключения маршрутизатора:
Зайдите в меню
,
,
.
В окне сетевых подключений (рисунок 1) нажмите правой кнопкой мыши на «Подключение по локальной сети» и выберите «Свойства».
Рисунок 1. Окно сетевых подключений в Windows XP.
В окне «Свойства Подключения по локальной сети» (рисунок 2) выберите пункт «Протокол Интернета tcp/ip» (НЕ снимая галочку) и нажмите на кнопку «Свойства».
Рисунок 2. Свойства подключения по локальной сети.
В окне «Свойства Протокола Интернета TCP/IP» (Рисунок 3) выберите:
· «Получить IP-адрес автоматически»
· «Получить адрес DNS-сервера автоматически»
и нажмите кнопку «ОК»
Рисунок 3. Протокол TCP/IP
,
,
,
.
В окне «Центр управления сетями и общим доступом» (рисунок 4) нажмите
.
Рисунок 4. Окно «Центр управления сетями и общим доступом» в Windows 7.
В окне «Сетевые подключения» (рисунок 5) найдите «Подключение по локальной сети», нажмите на нём правой кнопкой мыши и выберите пункт «Свойства».
Рисунок 5. Окно «Сетевые подключения» в Windows 7
В окне «Свойства подключения по локальной сети» (рис. 6) выберите пункт «Протокол Интернета версии 4 (TCP/IPv4) » (НЕ снимая галочку) и нажмите на кнопку «Свойства».
Рисунок 6. Свойства подключения по локальной сети в Window 7.
В окне «Свойства: Протокол Интернета версии 4 (TCP/IPv4)» (рисунок 7) выберите:
· «Получить IP-адрес автоматически»
· «Получить адрес DNS-сервера автоматически»
и нажмите кнопку «ОК»
Рисунок 7. Протокол TCP/IP
Рисунок 8 Окно Веб-браузера
Зайдите на web интерфейс интернет маршрутизатора под учетными данными:
· Пароль: «оставляем поле пустым»
Если все введено правильно, то после ввода учетных данных для доступа к оборудованию, открывается страница с текущей информацией о состоянии устройства (Рисунок 9).

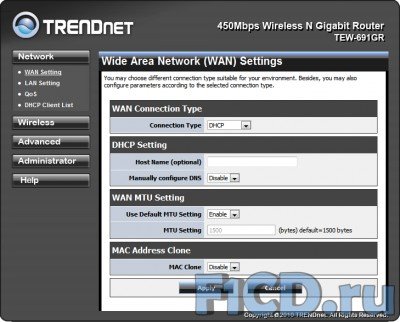

Переходим в левое меню и выбираем раздел «Network». Далее Вам необходимо выбрать пункт «WAN setting» (Рисунок 10).
Выставьте тип соединения «PPPoE» из выпадающего списка в графе «Connection Type», появятся поля с вводом учетных данных для доступа в Интернет.
Рисунок 10 Настройка Интернет соединения
Введите свои Логин и Пароль на доступ в Интернет (Рисунок 11). Эти данные предоставляются провайдером. По окончании ввода необходимо нажать кнопку «Apply» для сохранения настроек.
Рисунок 11 Настройка Интернет соединения – Аутентификация

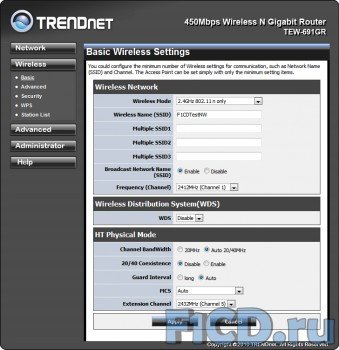

После того как основные настройки произведены, можно переходить к настройке беспроводной сети. В левом меню необходимо выбрать раздел «Wireless» и в пункте «Basic» (Рисунок 12) ввести название для своей сети. Остальные настройки можно оставить по умолчанию.
Рисунок 12 Настройка беспроводной сети

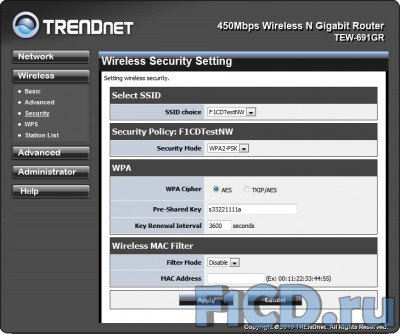

Далее переходим в раздел безопасности «Security» (Рисунок 13) где выставляем тип шифрования. Рекомендуется «WPA2-PSK».
Укажите ключ шифрования в соответствующем поле (Рисунок 14) и нажмите «Apply».
Рисунок 14 Настройка беспроводной сети – Безопасность 2
После перезагрузки оборудование автоматически подключится к сети Интернет. Так же нужно будет изменить пароль на доступ к вашему оборудованию (на отличный от логина/пароля по умолчанию admin/admin) и выставить правильное время по синхронизации с сервером.
Режим работы Контакт-Центра:
Источник
Обзор TRENDnet TEW-691GR: Wi-Fi роутер с поддержкой 802.11n 450 Мбит/с

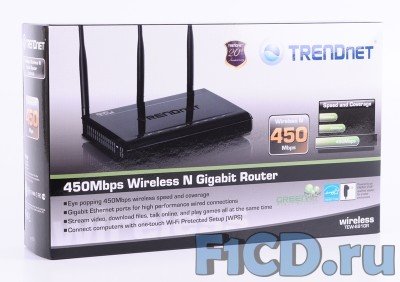

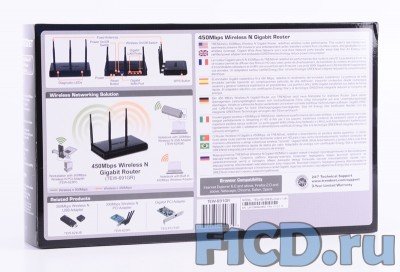

Устройство приехало в традиционной для TRENDnet картонной коробочке, покрытой вполне полезной информацией о его содержимом – роутере TRENDnet TEW-691GR.
Внутри нас ожидал следующий лаконичный комплект:
Словом, все, что нужно для начала работы. Разумеется, если Вы больше хотите пользоватся проводной сетью – стоит заранее обзавестись обжатой витой парой нужной длины. Немного забегая вперед, отметим наличие поддержки Ethernet до 1000 Мбит/с – витая пара для полноценной скоростного режима должна быть категории не менее 5 (или 5e). Впрочем, для беспроводной сети это не имеет значения, и если планируется избавится от кучи проводов по всему жилищу – Вы можете смело забыть сказанное выше.

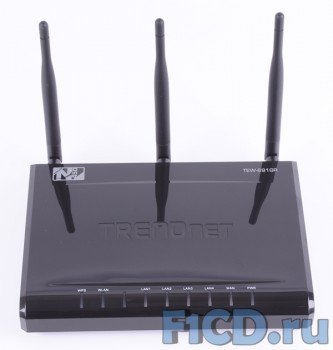

Внешний вид TRENDnet TEW-691GR ничем особенным не отличается – как правило сейчас популярны либо глянцевые черные модели, либо изделия в стиле продукции Apple, и наш испытуемый относится к первым. Но стоит отметить качественное исполнение – пластмасса достойно сформована, на краях отсутствуют пластиковые «заусенцы», да и скрипов замечено небыло.

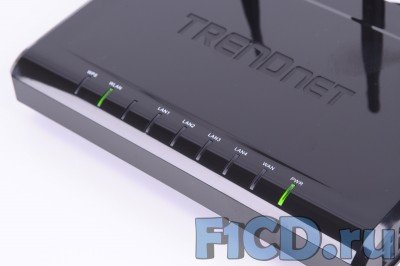

Светодиоды не сверх-яркие, что не может не радовать – не всякий человек жаждет, чтобы к ночи роутер превращался в новогоднюю гирлянду, а цвет светодиодов (в активном режиме) – зеленый, довольно приятный глазу.

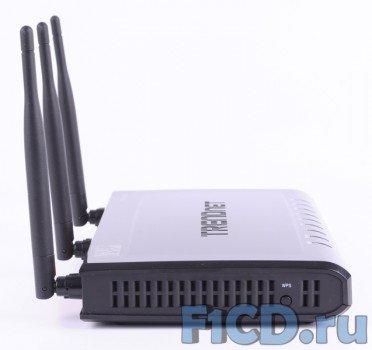

Сбоку, кроме отверстий вентиляции, присутствует кнопка WPS (Wi-Fi Protected Setup, или защищенная настройка Wi-Fi).

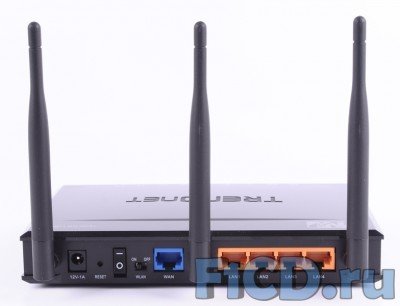

На задней панели Wi-Fi роутера размещены разноцветные разъемы LAN и WAN переключатель питания, разъем адаптера питания, кнопка сброса, а также редкая вещь – выключатель беспроводных модулей. Обычно беспроводную сеть можно отключить лишь в настройках аппарата и происходит это после его перезагрузки. Антенны несъемные и это лишает в дальнейшем возможности установки более мощных или направленных излучателей.

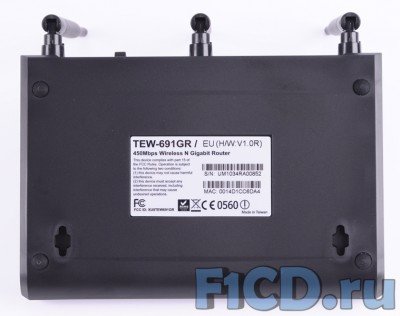

Снизу у нас находятся резиновые ножки, наклейка с некоторой информацией о роутере и два отверстия для настенного крепежа.
Теперь заглянем внутрь – сняв крышку, мы видим плату устройства.
Выполнена она качественно, небрежной пайки, капель клея или прочих недостатков невооруженным глазом не видно. Размещение элементов тоже вполне логичное, и места хватает. Микросхемы без дополнительного охлаждения, и мы можем вам рассказать о чипах без риска оторвать их от платы вместе с радиатором.

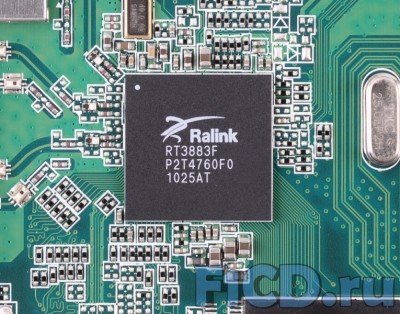

Итак, остановимся для начала на чипе Ralink RT3883F – именно он отвечает за беспроводную сеть (как точку доступа, так и поддержку скорости до 450 Мбит/с и двух диапазонов) и функции маршрутизации.

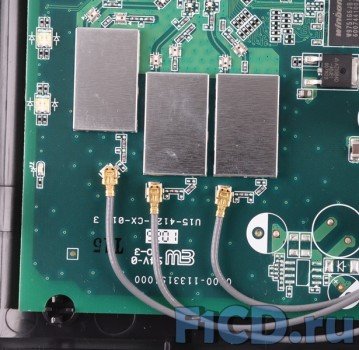

Работу беспроводной сети также поддерживают и три радиомодуля, скрытые щитками.

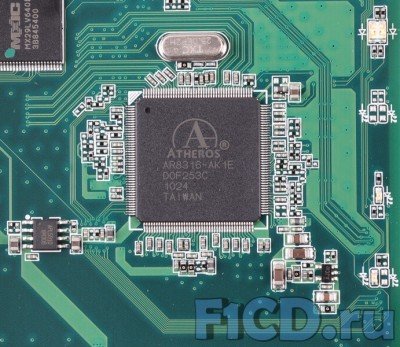

За работу гигабитного свитча стоит поблагодарить Atheros AR8316.
Чип MXIC MX29LV производства компании MACRONIX – это флеш-память объемом 64 Мбайта с временем доступа 70нс, работающая от напряжения 3В.
Возможности испытуемого роутера TRENDnet таковы:

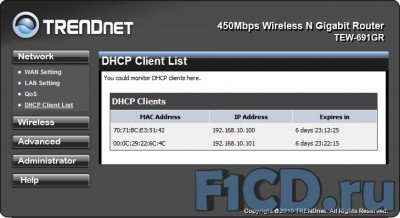

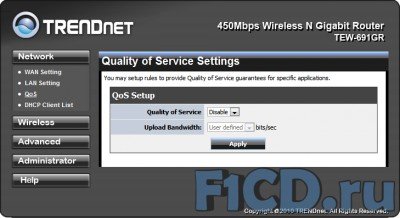

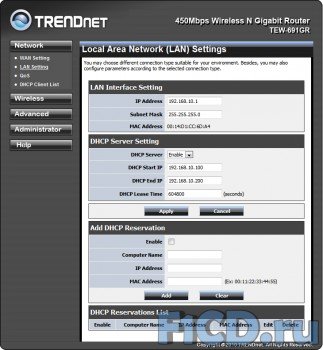

Web-интерфейс роутера состоит из нескольких разделов, и начнем мы с первого – Network, посвященного сетевым настройкам.

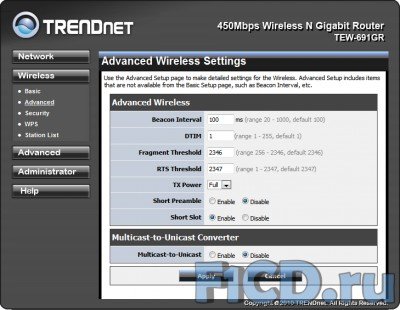

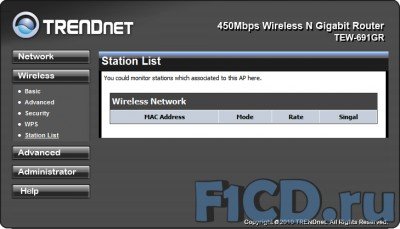

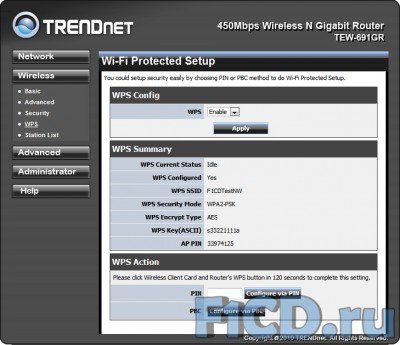

Следующий раздел – Wireless или беспроводные сети. Здесь находятся параметры, связанные с Wi-Fi:

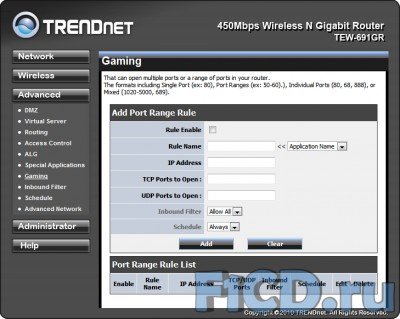

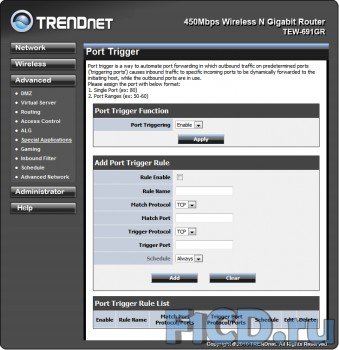

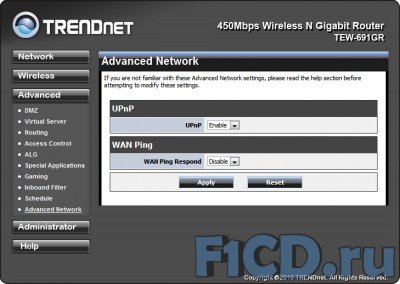

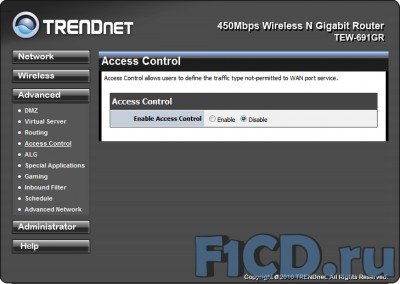

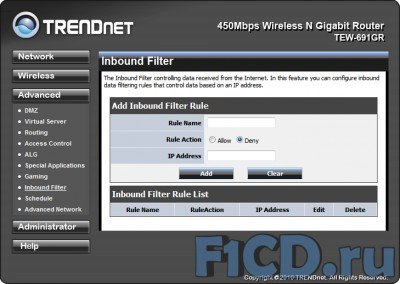

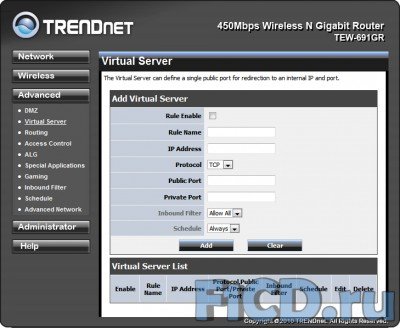

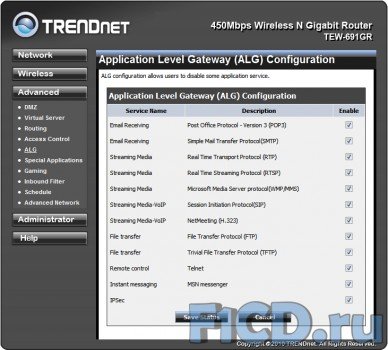

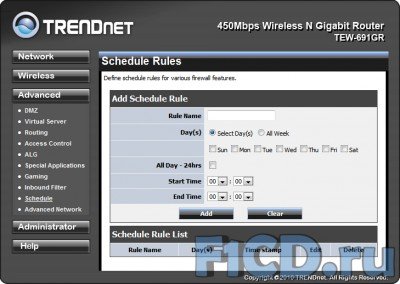

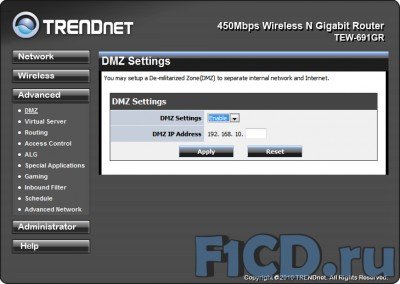

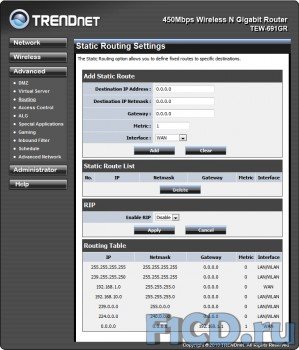

Раздел Advanced собрал в себе все прочие дополнительные настройки роутера, как:

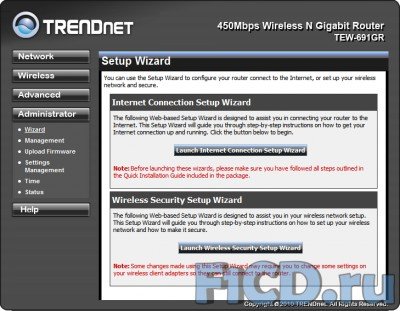

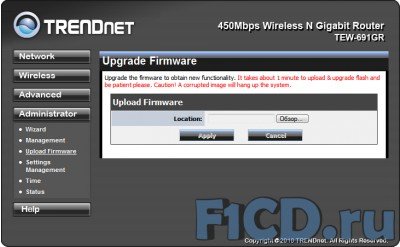

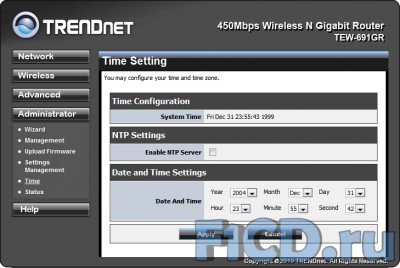

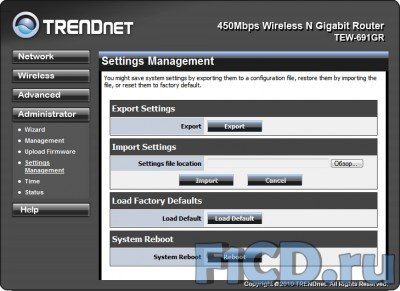

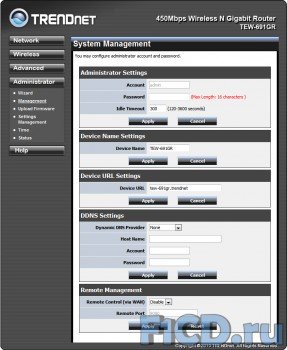

Раздел Administrator посвящен настройке и функционированию более базовых параметров:

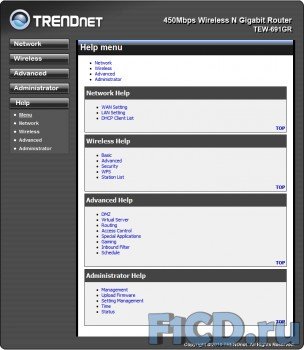

Последний раздел, Help (Помощь) содержит очень подробную англоязычную справку по всех вышеописанным параметрам, поэтому останавливатся на нем мы не будем.
Тестирование испытуемого мы проводили в следующих условиях:

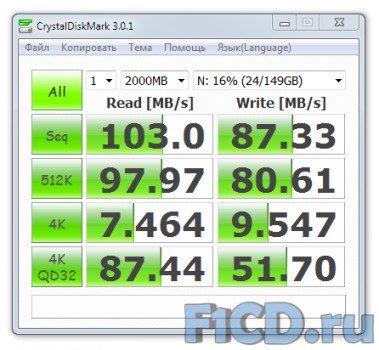

Производительность локальной сети упирается именно в сетевое оборудование, поскольку скоростные показатели SSD-накопителя, использованного в тесте, составляет 160-180 Мбайт/с. При этом возможности гигабитной сети в TRENDnet TEW-691GR позволяет полностью нагрузить обычные жесткие диски, скоростные характеристики коих крайне близки к полученным нами результатам.
Цена Wi-Fi роутера всё же высоковата для такого класса устройств. Основной ценовой диапазон роутеров с поддержкой Gigabit Ethernet и Wi-Fi 802.11n находится на более приятном уровне. Однако у TRENDnet TEW-691GR есть преимущество – поддержка скоростной беспроводной сети до 450 Мбит/с (разумеется, без шифрования), однако, увидеть плюсы нового стандарта без использования 450 Мбит/с клиентских устройств, как оказалось, не получится.
Плюсы
Минусы
Автор: Владимир Однокрылов
