Дроссельная заслонка на двигателях 1NZ-FE
Двигатели 1nz fe
Эти моторы ставились на автомобили с двухтысячного по две тысячи седьмой год на многие автомобили японского концерна Тойота. Двигатели 1nz fe зарекомендовали себя как очень надежные, долговечные и беспроблемные устройства. Они представляют собой полуторалитровые силовые агрегаты со степенью сжатия десять с половиной к одному. Двигатели 1nz fe снабжены двумя распределительными валами. Каждый цилиндр имеет четыре клапана. На 1nz fe применена система изменения фаз газораспределения второго поколения.
Максимальная мощность достигается ими при шести тысячах оборотов в минуту. Она равняется ста девяти лошадиным силам. Блок цилиндров и его головка выполнены из алюминиевого сплава. Тонкостенные чугунные гильзы вплавлены в материал блока. Проведение капитального ремонта производителем не предусмотрено. Поршни являются легкосплавными. Для повышения долговечности на их юбку нанесено антифрикционное полимерное покрытие.
Двигатели 1nz fe
Привод газораспределительного механизма на двигателях 1nz fe снабжен однорядной роликовой цепью с восьмимиллиметровым шагом звеньев. Натягивает цепь специальный гидронатяжитель, который обладает храповым механизмом. Непосредственно на крышке цепи располагается масляный насос.
Впрыск топлива является распределенным. Форсунки обеспечивают многоточечное распыление и мелкодисперсное рассеивание топлива. Двигатели 1nz fe обладают механическим приводом дроссельной заслонки. Система зажигания представляет собой отдельную катушку со встроенным коммутатором на каждый цилиндр. Генератор, компрессор кондиционера и помпа системы охлаждения связаны единым ремнем, который не имеет автоматического натяжителя. Натяжку производят путем перемещения генератора.
Нюансы эксплуатации двигателей 1nz fe
Несмотря на то что двигатели 1nz fe весьма надежны и долговечны, некоторые проблемы все же могут подстерегать автовладельцев. Если пробег автомобиля перевалил за сто пятидесятитысячную отметку, то угар моторного масла может быть весьма заметным. На тысячу километров будет требоваться доливка примерно трехсот грамм. И это при спокойной езде. Любителям высоких оборотов в аналогичной ситуации придется доливать еще больше. При более серьезных случаях, когда угар может достигать одного литра на тысячу пройденных километров, чаще всего требуется замена залегающих колец, а также задубевших маслосъемных колпачков.
На расход масла может оказывать влияние и его утечка. Чаще всего масло начинает пропускать задний сальник коленчатого вала. На автомобилях с большим пробегом уровень масла необходимо регулярно контролировать. Желательно всегда возить в багажнике не менее одного литра про запас.
Для несильно изношенных моторов 1nz fe больше подходит полностью синтетическое моторное масло. Экономить на нем не стоит, поскольку оно способно существенно увеличить ресурс силового агрегата. Для двигателей с сильным угаром подойдут и полусинтетические масла. От применения минеральных масел лучше воздержаться.
Цепь привода газораспределительного механизма имеет ограниченный ресурс. В среднем он составляет около ста пятидесяти тысяч километров. Вместе с ней меняют и прочие элементы привода. Такие, как звездочки, натяжитель и направляющую.
Достаточно частой проблемой является неустойчивость холостых оборотов. В отдельных ситуациях к этому добавляются еще и ощутимые провалы на средних оборотах. Причина может скрываться в отложениях на стенках дроссельной заслонки, а также в загрязнении клапана холостого хода. Однако стоит помнить, что такие же симптомы могут сопутствовать не только загрязнению этих устройств, но и выходу их из строя. Поэтому прочистка может быть не всегда эффективной. Тем не менее начинать бороться с проблемой необходимо именно с нее, поскольку это не требует больших материальных или физических затрат. Времени вся процедура занимает немного.
Для начала стоит разобраться в том, как устроена дроссельная заслонка и понять принцип ее работы. Затем нужно запомнить алгоритм действий, которые необходимо совершить, выполняя ее очистку, а также очистку клапана холостого хода. После завершения процедуры прочистки необходимо выполнить адаптацию или обучение дроссельной заслонки. В противном случае обороты, как правило, будут завышенными. Процедуру обучения также довольно несложно выполнить самостоятельно. Не стоит опасаться, ведь в случае неудачи всегда можно будет воспользоваться услугами квалифицированных специалистов.
Дроссельная заслонка на двигателях 1nz fe
Особенности работы дроссельной заслонки
Дроссельная заслонка регулирует количества воздуха, которое поступает в двигатель при его работе. Чем сильнее она открывается, тем больше воздуха направляется в силовой агрегат. Таким образом регулируется частота оборотов коленчатого вала. При открывании заслонки обороты возрастают.
Холостой ход на двигателе 1nz fe поддерживается специальным клапаном, который служит для пропускания воздуха в силовой агрегат в обход дроссельной заслонки. Засорение механизма может привести к неустойчивой работе двигателя на холостом ходу, а также к заметным вибрациям. При работе мотора во впускной тракт поступают картерные газы и пылевые частички, сумевшие просочиться через воздушный фильтр. Они смешиваются друг с другом, образуя маслянистую консистенцию. Она постепенно откладывается во впускном тракте и на стенках дроссельной заслонки 1nz fe. В результате серьезно снижается пропускная способность.
Как узнать, что требуется чистка? Для этого необходимо проводить профилактический осмотр хотя бы один раз в тридцать тысяч километров. Снятия воздуховода до заслонки может оказаться недостаточно. Дело в том, что отложения, как правило, скапливаются на обратной стороне дроссельной заслонки 1nz fe. Именно поэтому требуется ее полностью открыть.
Технология прочистки
Чистка может выполняться автолюбителем самостоятельно. Первым делом следует снять воздуховод, идущий до заслонки от воздушного фильтра. На двигателях 1nz fe он крепится двумя хомутами, которые необходимо ослабить. Затем будет нужно снять тросик газа, открывающий заслонку при нажатии водителя на педаль. Его немного тянут на себя и вынимают из фиксатора, который тросик и удерживает. После этого снимают шланг вентиляции картерных газов. Далее, необходимо удостовериться в том, что он не забит и через него воздух может проходить беспрепятственно. Следующим элементом для снятия является разъем регулятора холостого хода. Потом отсоединяют разъем датчика положения дроссельной заслонки и снимают ее саму. Для этого потребуется вывернуть два болта и открутить гайки.
Со снятого устройства надо отсоединить антифризовые патрубки. Без инструмента сделать это не получится. Потребуются плоскогубцы. Но сильно ими тянуть не стоит. Лучше стягивать патрубки, прокручивая их по часовой стрелке. Для работы потребуется приобрести специальное химическое средство. Можно использовать и составы для очистки карбюратора.
Чистка выполняется следующим образом. Начинать лучше с клапана холостого хода. Он крепится снизу заслонки при помощи трех болтов. Их необходимо выкрутить. Далее, чистится сам клапан, а также часть дроссельной заслонки, которая освободилась после его снятия. Потом вся заслонка обильно поливается чистящим составом. Для наилучшего эффекта можно воспользоваться мягкой кисточкой. Когда чистка будет завершена, необходимо будет все собрать в обратной последовательности.
Чистка дроссельной заслонки на двигателях 1nz fe
Обучение заслонки
Эту процедуру необходимо выполнять если после прочистки обороты холостого хода двигателя 1nz fe заметно увеличились. Для достижения положительного результата необходимо соблюдение условий. Таких, как:
Сама технология обучения достаточно проста. Необходимо только четкое ее соблюдение. В случае ошибки можно будет повторить все операции заново. Обучение надо выполнять строго по пунктам:
За эти пятнадцать секунд обороты снизятся и закрепятся в нормальных пределах. Процедура обучения завершена. Если с первого раза положительного результата достигнуть не удалось, она повторяется еще раз. Если ничего не получилось и после нескольких попыток, необходимо обращаться к специалистам. Желательно к тем, кто хорошо знаком с особенностями двигателей 1nz fe. Эксплуатировать автомобиль с повышенными холостыми оборотами не стоит.
Источник
Дроссельная заслонка Тойота
Техническое обслуживание блока дроссельной заслонки (БДЗ) на силовом агрегате 1NZ-FE должно производиться в обязательном порядке. Дело в том, что через сапун в БДЗ попадает масло, газы, конденсат, которые со временем проникают в клапан холостого хода. Его конструкция представляет собой шторку с магнитом на конце, которая вращается на оси в подшипнике. При накоплении грязевых отложений механизм может заклинить, что приведет к ремонту.
Гораздо выгоднее и быстрее выполнить чистку БДЗ с последующим проведением адаптации дроссельной заслонки (ДЗ) 1NZ-FE. Рассмотрим пошаговый порядок действий при снятии и чистке БДЗ, а также методику проведения обучения ДЗ.
Необходимый инструмент
Для очистки дроссельной заслонки потребуется демонтировать узел с силового агрегата. Для этого понадобится подготовить следующий инструмент и материал:
Снятие блока дроссельной заслонки 1NZ-FE

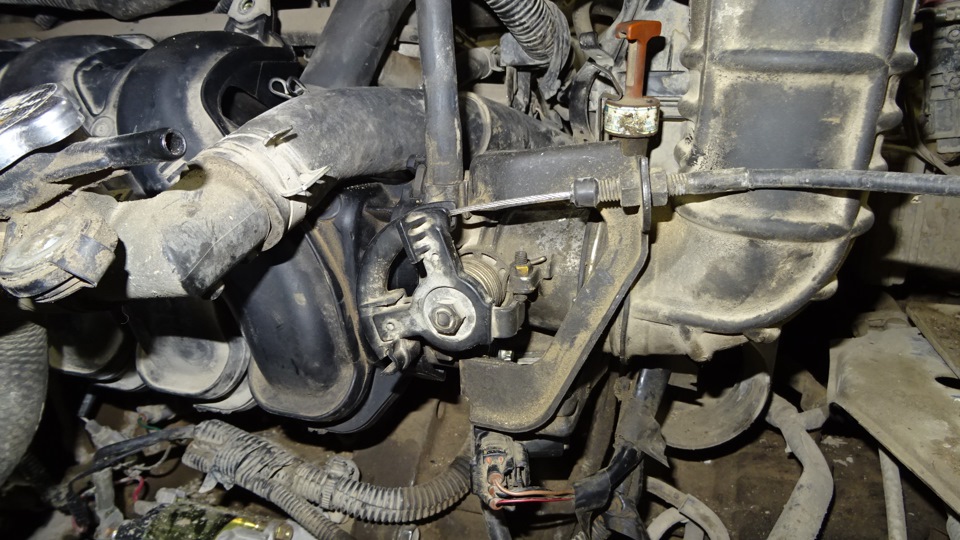

Блок дроссельной заслонки расположен в подкапотном пространстве между силовым агрегатом, аккумуляторной батареей и радиатором охлаждения. Для его демонтажа понадобится выполнить следующие действия:
При возникновении каких-либо проблем с откручиванием болтов и гаек, следует использовать WD-40. Жидкость наносится на болты или гайки, которые не поддаются выкручиванию.
Разбираем и чистим БДЗ
После снятия дросселя, понадобится подготовить два болтика диаметром семь или восемь миллиметров, обмотанные ветошью. Они потребуются при отсоединении шлангов с охлаждающей жидкостью от БДЗ. Болтами закупориваются выходы из шлангов, что предотвращает разлитие антифриза. Патрубки держатся на хомутах.
В дальнейшем осуществляется разборка и чистка дроссельной заслонки 1NZ-FE. Для этого необходимо выполнить следующие мероприятия:
Обучение ДЗ
После проведения операций по чистке дроссельной заслонки может наблюдаться рост оборотов двигателя на холостом ходу в пределах от 1500 до 2000 об/мин. В этом случае понадобится произвести обучение дроссельной заслонки на силовом агрегате 1NZ-FE. Для этого необходимо установить автомобиль на ровную площадку, и прогреть мотор до рабочей температуры. При этом должна быть включена нейтральная передача на КПП и отключены все электроприборы, такие как мультимедийная система, отопительная печь, световые приборы и так далее. В дальнейшем понадобится выполнить следующие действия:
Заключение
Ремонт дроссельной заслонки силового агрегата 1NZ-FE легко выполнить самостоятельно. Для этого потребуется минимальный набор инструментов и материалов. При своевременном техническом обслуживании БДЗ можно избежать проблем с вибрацией мотора и плавающими оборотами. Заводом строго не регламентируются сроки обслуживания дроссельной заслонки, но рекомендуется производить чистку ДЗ через каждые 50000 километров пробега.
Источник
Belkovodus › Блог › Дроссельная заслонка двигателя 1NZ Toyota.
Парни всем привет!
Привезли моему другу — Коле, в ремонт один интересный, и популярный в Якутии автомобиль.
Toyota Probox.
Это крепкий, надежный и практически не убиваемый аппарат. Ну почти.
Осенью его ударили о столбик и наконец притащили к Николаю в Якутск из Нюрбы на оживление.
Машине ампутировали разбитую переднюю часть и мы с Станиславом Сергеевичем, с разрешения Николая сняли фильм про устройство дроссельной заслонки и процедуру очистки клапана холостого хода.
Тысячекратно извиняемся за внешний вид автомобиля. В кому он впал осенью, а прибыл в операционную в феврале… Мыть сложно зимой машины в Якутии.
Почему про дроссельную заслонку?
Да потому, что сплошь и рядом народ пытается их чистить и делает это мягко говоря не эффективно.
Почистят главную заслонку — а толку?
В общем дикость сплошная.
Решили провести маленький ликбез.
Итак теория на пальцах.
Как известно – дроссельная заслонка это важный узел в двигателе, который отвечает за регулировку оборотов и ровный холостой ход. Узел состоит из следующих основных элементов:

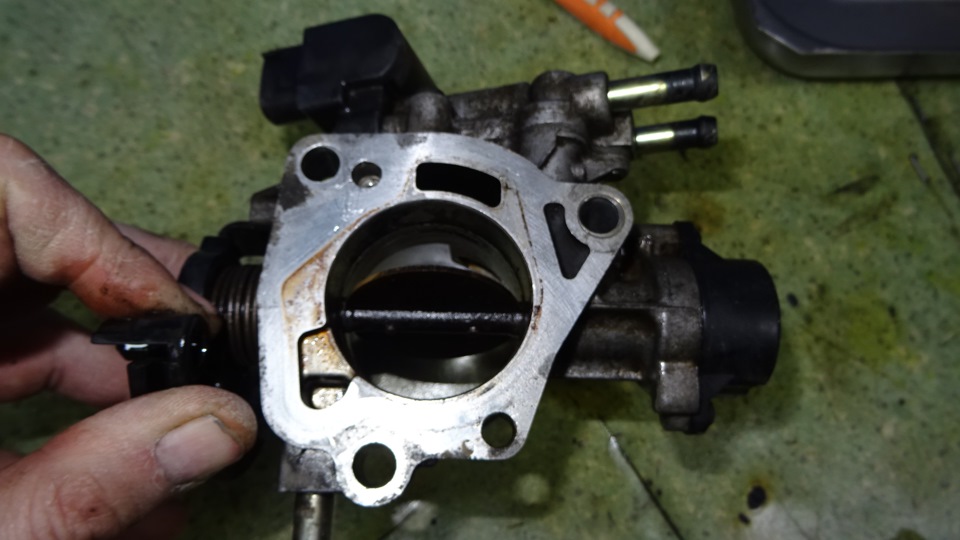

1 — главной заслонки – это она открывается и регулирует количество воздуха попадающего в цилиндры когда Вы работаете педалью газа. Между педалью газа и заслонкой стоит тросик. Он и приводит ее в движение.

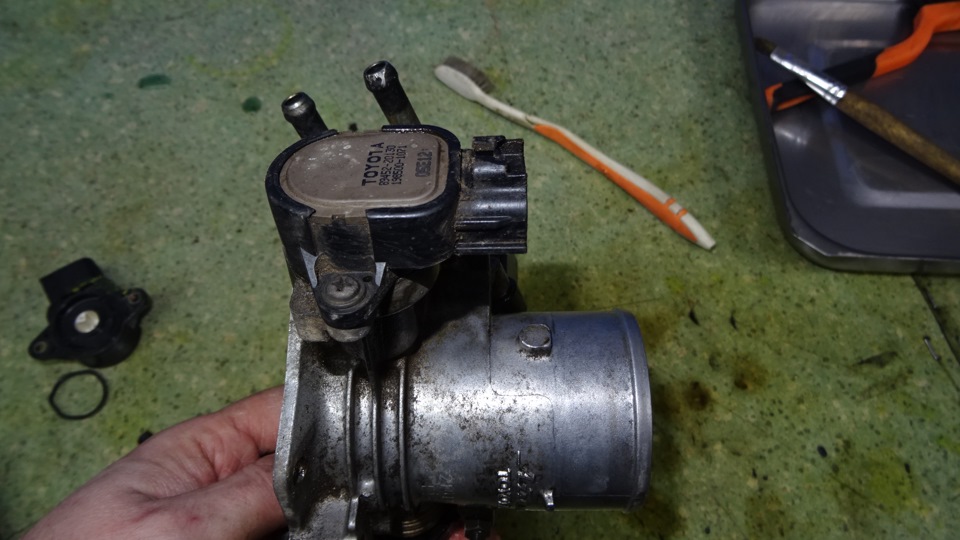

2 ДПДЗ – датчик положения дроссельной заслонки. Переменный резистор, который жестко прикреплен к оси дроссельной заслонки и перемещается синхронно с ней. Он посылает в мозг автомобиля информацию о текущем положении заслонки.

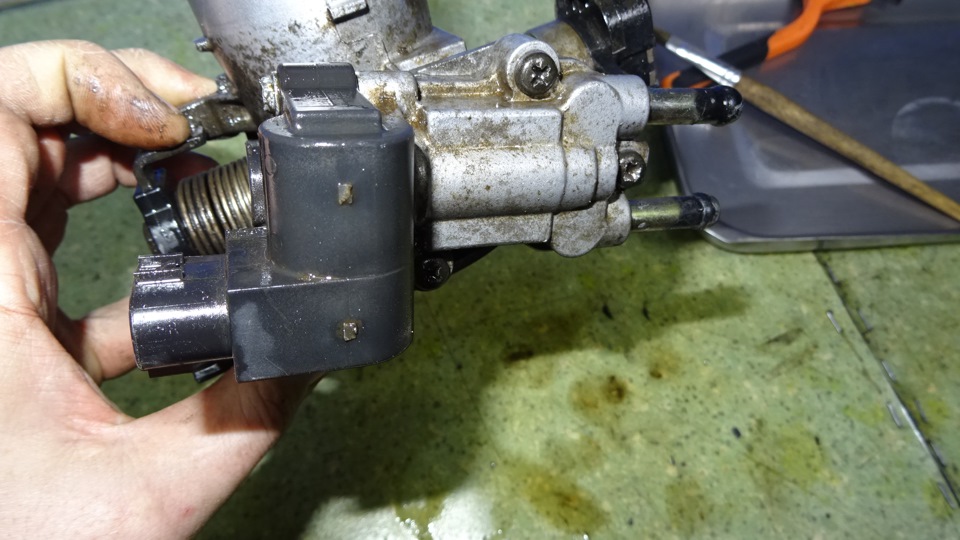

3 Клапан холостого хода – этот клапан отвечает за ровную работу двигателя на холостом ходу. Именно он приоткрывает или закрывает маленький канал в заслонке, через который попадает воздух в цилинды. Кроме этого данный клапан не дает заглохнуть двигателю при останвках на перекрестках, сбрасывании газа при движении накатом. В общем работает он почти постоянно.
Блок управления регулирует холостой ход подавая изменяемые по длительности импульсы на шаговый двигатель к оси которого и закреплен сам клапан — регулятор.Ось клапана регулятора закреплена с маленьким подобием дроссельной заслонки и при вращении изменяет количество проходящего воздуха.
Что нужно приготовить для чистки БДЗ, прежде чем туда лезть?
1 Помыть двигатель.
Это ВАЖНО. Самому приятно работать в чистоте и главное грязь в открытые узлы и агрегаты не полетит.
Материалы и инструменты.
По сложности выполнения процедура доступна даже дамам из библиотеки.
На все про все уйдет часик другой.
Если все расписывать поэтапно — получится многабукав, поэтому и сняли фильму.
Опять заранее тысячекратно извиняюсь за маленький сумбур и ляпы.
