Рабочее пространство AutoCAD. Интерфейс Автокада
Начнём рассмотрение рабочего пространства программы AutoCAD. Этот материал относится к урокам Автокад для начинающих.
Под рабочим пространством понимают:
Рассмотрим некоторые термины по теме «Рабочее пространство в AutoCAD»:
В программе предусмотрено еще несколько предустановленных рабочих пространств:
2. 3D моделирование.
3. Классический AutoCAD.
Рабочее пространство Autocad №1 и рабочее пространство Автокад №2 предназначены для пространственного моделирования. Рабочее пространство Автокад №3 разработчики оставили для приверженцев старой школы. Рабочее пространство «Классический AutoCAD» стояло по умолчанию до 2008 года (до появления ленты). Читайте также статью «Как сделать классический интерфейс в AutoCAD».
1. Настройка и смена рабочих пространств Автокад.
Во-первых, возможность переключиться на другое рабочее пространство AutoCAD, щелкнув ЛКМ по его названию.

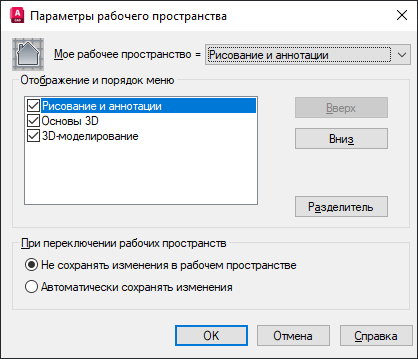

Во-вторых, с помощью опции «параметры рабочего пространства» мы вызываем одноименное диалоговое окно,
в котором можем настроить отображение тех или иных рабочих пространств в списке рабочих пространств. Для этого ставим или снимаем галочки напротив названий рабочих пространств Автокад (Autocad). С помощью кнопок вверх/вниз можем менять порядок расположения пространств в списке. Кнопка разделитель создает отсечки м/д названиями рабочих пространств. Для вступления настроек в силу жмем – «ок».
В-третьих, рассмотрим опцию «адаптация». Данная опция служит для глобальных настроек пользовательского интерфейса и рабочего пространства AutoCAD в том числе. Об адаптации можно говорить очень долго, поэтому рассмотрим лишь несколько настроек, касающихся сегодняшней темы.
После нажатия на пункт адаптация появляется диалоговое окно «Адаптация пользовательского интерфейса». В нем мы видим список рабочих пространств.
Источник
AutoCAD
Не удалось извлечь оглавление
А вы пробовали: Адаптация рабочего пространства и управление им
Хотелось ли вам оптимизировать пользовательский интерфейс AutoCAD, чтобы сделать его более удобным для работы, или изменить расположение часто используемых инструментов? Возможно, вы используете только определенные инструменты при аннотировании проекта или хотите добавить на ленту дополнительные панели инструментов.
Рабочие пространства позволяют управлять отображением и положением большинства элементов интерфейса в окне приложения AutoCAD. Настроив пользовательский интерфейс AutoCAD, можно сохранить текущее состояние как именованное рабочее пространство для последующего восстановления. Создание рабочих пространств на основе задач или для определенной отрасли — отличный способ обеспечить доступ к необходимым инструментам в нужное время.
Ниже приведен список элементов пользовательского интерфейса, которыми можно управлять с помощью рабочего пространства.
Далее представлены основные приемы, которые можно использовать для изменения пользовательского интерфейса AutoCAD в соответствии со своими потребностями.
Сохранение и задание рабочего пространства в качестве текущего
Рабочее пространство используется для сохранения текущего состояния пользовательского интерфейса AutoCAD.

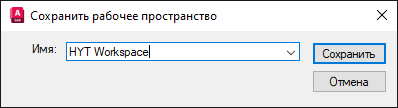

В этом упражнении выполняется сохранение рабочего пространства с именем «Рабочее пространство HYT» и задание сохраненного рабочего пространства в качестве текущего.
В интерфейсе AutoCAD отобразится окно «Инструментальные палитры».
Рабочее пространство будет создано и назначено текущим.
Рабочее пространство «Рисование и аннотации» задано текущим; окно «Инструментальные палитры» больше не должно отображаться.
Рабочее пространство HYT задано текущим; окно «Инструментальные палитры» снова отображается.
Добавление команд на панель быстрого доступа и их удаление из нее
Панель быстрого доступа по умолчанию содержит несколько инструментов управления файлами. Однако на ней можно отобразить несколько других инструментов. Кнопка «Адаптация» предоставляет доступ к дополнительным инструментам, которые можно добавить на панель быстрого доступа вместе с дополнительными параметрами или удалить из нее.
В этом упражнении выполняется добавление инструмента «Пакетная печать» и раскрывающегося списка «Слои» на панель быстрого доступа с удалением инструмента «Печать».
Теперь оба элемента должны отображаться на панели быстрого доступа.
Флажок элемента будет снят, и инструмент должен быть удален из панели быстрого доступа.
Изменения, внесенные в панель быстрого доступа, сохраняются в рабочем пространстве.
Управление отображением и расположением вкладок и панелей ленты
Лента — это основная область окна приложения AutoCAD, обеспечивающая доступ к инструментам создания и изменения объектов на чертеже. Каждая вкладка ленты представляет собой логическую группу связанных инструментов. Панели на вкладке ленты детализируют каждую логическую группу.
Отображение и скрытие вкладок и панелей ленты
Состояние отображения вкладки или панели ленты можно изменять в зависимости от того, используются ли инструменты определенной логической группы. Если щелкнуть любую вкладку правой кнопкой мыши, можно увидеть, какие вкладки отображаются в данный момент (рядом с именем будет установлен флажок), а какие скрыты. Кроме того, можно щелкнуть правой кнопкой мыши текущую вкладку, чтобы увидеть, какие соответствующие панели скрыты или отображаются в данный момент.

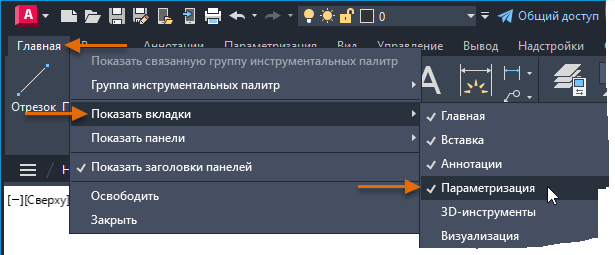

В этом упражнении выполняется скрытие вкладки ленты «Параметризация» и отображение панели «Координаты» на вкладке «Вид».
Флажок рядом с вкладкой «Параметризация» будет снят, и вкладка должна быть скрыта в интерфейсе.

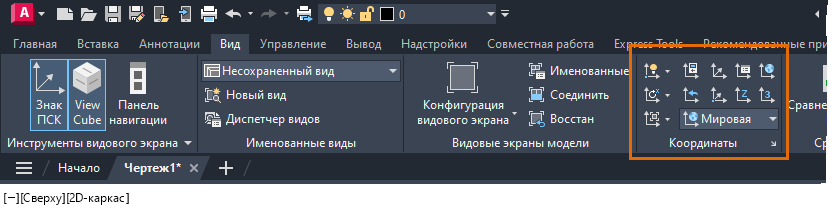

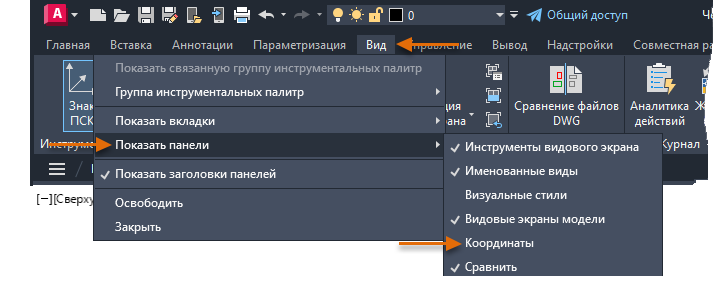

Теперь в меню будет установлен флажок «Координаты», и соответствующая панель должна отображаться на вкладке «Вид».
Изменение порядка вкладок и панелей ленты
Иногда вместо скрытия панели или вкладки может потребоваться переместить ее в другую часть ленты. Чтобы изменить порядок вкладок и панелей ленты, выполните одно из следующих действий.

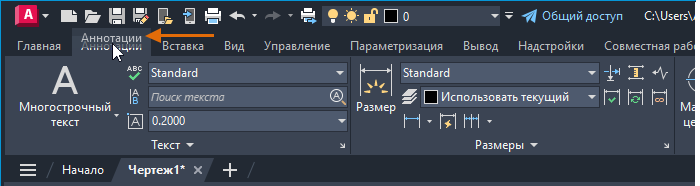

В этом упражнении выполняется изменение положения вкладки «Аннотации» и панели «Размеры».

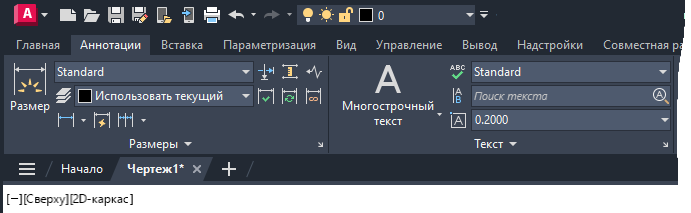

Теперь лента должна выглядеть так, как показано на следующем изображении.
Открепление панели ленты

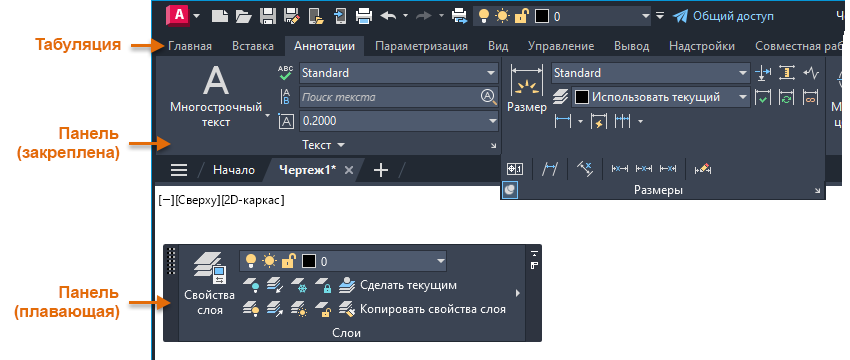

Панели на вкладке ленты можно сделать плавающими в окне приложения. Если панель ленты является плавающей, она будет видима вне зависимости от того, какая вкладка ленты активна. Это очень удобно, если вы часто переключаетесь между разными типами инструментов. Например, если открепить панель «Слои» или «Свойства», она будет видима, даже когда вкладка «Вставка» или «Аннотации» является текущей.

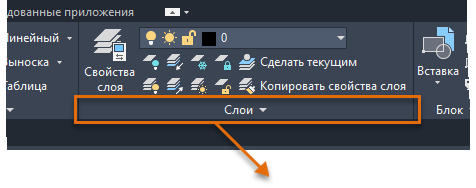

В этом упражнении выполняется открепление панели «Слои» от вкладки «Главная».
Наведите указатель на панель «Слои» для изменения ее положения с помощью ручки или нажмите кнопку возврата, чтобы вернуть панель на вкладку ленты, из которой она была перенесена.

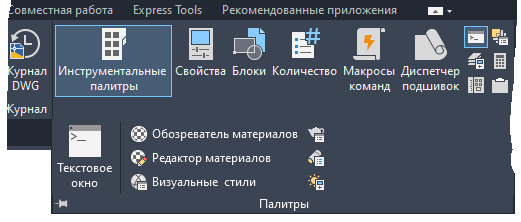

Отображение палитр и изменение их положения
В AutoCAD используется несколько немодальных палитр для управления слоями, внешними ссылками, подшивками и другими элементами. В рамках рабочего пространства можно сохранить текущее состояние отображения и положения часто используемых палитр. Используйте команды на панели «Палитры» вкладки «Вид» для переключения состояния отображения доступных палитр, а затем перетащите палитру в новое положение, нажав и удерживая ее заголовок. Настроив желаемое расположение палитр, сохраните рабочее пространство. При восстановлении рабочего пространства все палитры будут отображаться в соответствии с сохраненным состоянием.
В этом упражнении выполняется отображение палитр свойств.
Теперь на вкладке «Вид» должны быть выделены кнопки палитры «Свойства» и «Инструментальные палитры» ленты.

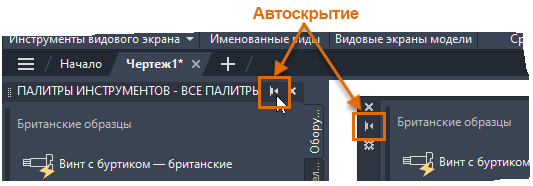

При наведении указателя на свернутую палитру она временно разворачивается.
Изменение рабочего пространства с помощью редактора адаптации пользовательского интерфейса (АПИ)
Редактор адаптации пользовательского интерфейса (АПИ) обеспечивает гораздо больший контроль над элементами рабочего пространства в пользовательском интерфейсе. Для отображения редактора АПИ выполните одно из следующих действий.

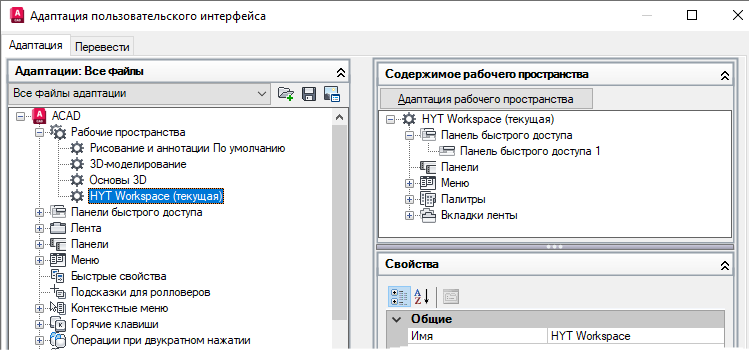

В редакторе АПИ в узле «Рабочие пространства» выберите рабочее пространство, которое требуется изменить. Затем измените параметры в областях «Содержимое рабочего пространства» и «Свойства».
Подробную информацию об адаптации рабочего пространства с помощью редактора АПИ см. в разделе Адаптация рабочего пространства.
Восстановление классического рабочего пространства AutoCAD
До появления современного интерфейса AutoCAD с лентой и панелью быстрого доступа для работы с часто используемыми командами и инструментами использовались раскрывающиеся меню и панели инструментов. Несмотря на то что классическое рабочее пространство больше не входит в установку AutoCAD, многие из прежних компонентов можно использовать в рабочем процессе. Инструкции по настройке классического рабочего пространства в AutoCAD см. в разделе Вопросы и ответы: Как включить классическое рабочее пространство в AutoCAD?
Сводная информация
Рабочие пространства позволяют сократить количество инструментов, отображаемых в пользовательском интерфейсе AutoCAD, и щелчков мышью, необходимых для доступа к часто используемым инструментам. При следующем запуске AutoCAD подумайте, какие инструменты вы используете чаще всего и как можно изменить рабочее пространство, чтобы упростить интерфейс AutoCAD в соответствии с потребностями.
Источник
Сохранить рабочее пространство autocad
Начнём рассмотрение рабочего пространства программы AutoCAD. Этот материал относится к урокам Автокад для начинающих.
Под рабочим пространством понимают:
Всё, что мы видим при запуске программы — это и есть интерфейс Автокад.
Рассмотрим некоторые термины по теме «Рабочее пространство в AutoCAD»:
7 — Строка состояния (подкл./откл. режимов черчения в программе).
При первом запуске программы по умолчанию рабочее пространство Autocad — это «Рисование и аннотация» (на рисунке выше). Меню представлено в виде ленты с тематическими вкладками, на которых находятся панели инструментов, сгруппированные по функциональной принадлежности. Ориентировано это рабочее пространство Автокад на работу с 2D чертежами и проектной документацией.
В программе предусмотрено еще несколько предустановленных рабочих пространств:
2. 3D моделирование.
3. Классический AutoCAD.
Рабочее пространство Autocad №1 и рабочее пространство Автокад №2 предназначены для пространственного моделирования. Рабочее пространство Автокад №3 разработчики оставили для приверженцев старой школы. Рабочее пространство «Классический AutoCAD» стояло по умолчанию до 2008 года (до появления ленты). Читайте также статью «Как сделать классический интерфейс в AutoCAD».
1. Настройка и смена рабочих пространств Автокад.
Во-первых, возможность переключиться на другое рабочее пространство AutoCAD, щелкнув ЛКМ по его названию.
Во-вторых, с помощью опции «параметры рабочего пространства» мы вызываем одноименное диалоговое окно,
в котором можем настроить отображение тех или иных рабочих пространств в списке рабочих пространств. Для этого ставим или снимаем галочки напротив названий рабочих пространств Автокад (Autocad). С помощью кнопок вверх/вниз можем менять порядок расположения пространств в списке. Кнопка разделитель создает отсечки м/д названиями рабочих пространств. Для вступления настроек в силу жмем – «ок».
В-третьих, рассмотрим опцию «адаптация». Данная опция служит для глобальных настроек пользовательского интерфейса и рабочего пространства AutoCAD в том числе. Об адаптации можно говорить очень долго, поэтому рассмотрим лишь несколько настроек, касающихся сегодняшней темы.
После нажатия на пункт адаптация появляется диалоговое окно «Адаптация пользовательского интерфейса». В нем мы видим список рабочих пространств.
Для изменения статуса нужного рабочего пространства жмем на него правой кнопкой мыши (в дальнейшем — ПКМ). Появившийся список операций позволит полностью управлять рабочим пространством — удалять, копировать, устанавливать по умолчанию и т.д. Также можно будет создавать новое рабочее пространство и приводить к нужному виду.
Введение. Графическая программа AutoCAD 2013
AutoCAD является одной из программ, входящих в систему автоматизированного проектирования (САПР). Она обеспечивает сокращение сроков проектирования изделий и повышение качества разработки проектов.
Графическая программа AutoCAD, работающая в векторном формате, предназначена для создания чертежей изделий по точным размерам.
Эту программу широко используют конструкторы в машиностроении и приборостроении, строители и архитекторы, картографы и дизайнеры.
Разработчик AutoCAD – американская компания Autodesk. Само название системы AutoCAD образовано от сокращённого английского словосочетания Automated Computer Aided Drafting and Design, означающего в переводе «Автоматизированное черчение и проектирование с помощью ЭВМ».
Вход в систему
Если система AutoCAD 2013 установлена на компьютер, то её можно запустить с рабочего стола Windows двойным щелчком левой кнопки мыши по ярлыку программы
. Другой способ запуска: кнопка Пуск
Программы Autodesk AutoCAD 2013 AutoCAD 2013.
При первом запуске программы на экране появляется диалоговое окно Начало работы, в котором надо выбрать один из режимов начала работы. Если выбрать режим Простейший шаблон
, откроется окно Добро пожаловать. Его следует закрыть. Появится рабочее окно системы AutoCAD 2013.
Если система настроена на автоматический вход в новый чертёж со стандартными установками, то вместо окна Начало работы сразу появляется рабочее окно системы AutoCAD 2013.
DWG-формат, используемый AutoCAD 2013, отличается от DWG-форматов более ранних систем. Поэтому чертежи, сохранённые в DWG-формате версии 2013, открываются только в этой версии и не откроются в более ранних версиях. При необходимости преобразовать сохранённые в версии AutoCAD 2013 DWG-файлы в форматы предыдущих версий следует пользоваться пунктом меню Файл Преобразование файлов DWG.
Создание пользовательского рабочего пространства
В заголовке рабочего окна (ближе к середине экрана) выводится имя файла с расширением dwg. По умолчанию AutoCAD присваивает всякому вновь создаваемому файлу имя Чертёж 1 dwg.
В верхнем левом углу рабочего окна расположена большая кнопка с красной
буквой А
. Щелчок по этой кнопке вызывает Меню приложения.
2.1 Меню приложения обеспечивает доступ к командам управления файлами (Создать, Открыть, Сохранить и т.д.), к Инструментам работы с чертежом и Настройкам.
2.2Правее кнопки
находится Панель быстрого доступа,которая содержит
кнопки наиболее часто используемых команд (Создать, Сохранить, Отменить, Повторить и другие).
В конце панели расположена кнопка
, нажатие которой вызывает всплывающую панель
.Если щёлкнуть по треугольнику в затемнённой строчке этой панели, открывается Меню рабочих пространств.
Рабочее пространство – это определённое состояние интерфейса, наличие тех или иных меню и панелей на экране.
2.3 Меню рабочих пространствсодержит четыре стандартных рабочих пространства, предлагаемых системой. Активное рабочее пространство отмечено в списке флажком.
Любой конкретный пользователь может создать своё рабочее пространство: убрать некоторые панели и добавить панели, необходимые в его работе. Созданное рабочее пространство сохраняют под своим именем и делают его активным, приступая к новому сеансу работы в системе.
Правее затемнённой строчки расположена кнопка
. Нажатие этой кнопки открывает список Адаптировать панель быстрого доступа, в котором перечислены все имеющиеся на этой панели команды (они отмечены флажками), в том числе Отмена последнего действия и Восстановление последнего отменённого действия. Список продолжаетсядругимикомандами и возможностями редактирования рабочего пространства. Например, на всплывающую панель можно вывести часто применяемые команды Свойства и Копирование свойств, а также поместить под Панелью быстрого доступа строку меню (его называют Главным). Для вывода Главного меню надо щёлкнуть по строке Показать строку меню.
2.4 Главное меню состоит из 12 разделов-пунктов, содержащих команды AutoCAD, сгруппированные по функциональному признаку.
Щелчком левой кнопки мыши по названию раздела раскрывается список имеющихся в нём команд – подменю, из которого выбирается команда.
Под Главным меню расположена лента.
2.5 Лента –самый сложный вид меню, появившийся начиная с версии 2009.
Лента обеспечивает доступ практически ко всем командам системы через свои кнопки, входящие в панели, а панели объединены в группы – вкладки(Главная, Вставка, Аннотации и т. д.).
Состав ленты не фиксирован, его можно изменять и подгонять под конкретные задачи пользователя с помощью операции адаптации пользовательского интерфейса.
В конце строки наименований вкладок расположены кнопки, с помощью которых ленту можно свернуть или показать полностью.
Активизация вкладки выполняется щелчком левой кнопки мыши на имени вкладки. При этом открываются все панели, входящие в эту вкладку.
Каждая панель имеет заголовок, расположенный внизу панели на выделенной цветом полосе. Рядом с заголовком – значок в виде чёрного треугольника, который является признаком свёртывания панели.
Чтобы развернуть панель, надо щёлкнуть по заголовку панели. После выбора команды и отвода курсора с панели её развёрнутая часть закрывается.
Чтобы зафиксировать панель в развёрнутом виде, надо щёлкнуть левой кнопкой мыши по значку булавки, который появляется в левой части заголовка. Для свёртывания панели следует снова щёлкнуть по значку булавки.
На некоторых панелях на полосе заголовка справа есть стрелочка, направленная вправо вниз. При нажатии этой стрелочки открывается диалоговое окно для настроек или редактирования.
2.6 Графический экран – центральная часть экрана, расположенная под лентой – поле, на котором выполняется чертёж.
В правом верхнем углу графического экрана находятся Видовой куб и Компас. Они предназначены для быстрого управления видами при трёхмерных построениях. В двухмерном проектировании они не нужны, их можно убрать с экрана.
2.6.1 Убрать с экрана видовой куб: нажать
, откроется Меню приложения;
в правой частиМеню приложения(внизу)нажать кнопку
, откроется диалоговое окно Настройка;
в диалоговом окнеНастройка закладка 3D моделирование группа настроек Инструменты на видовом экране в настройке Показывать видовой куб сбросить флажок Визуальный стиль 2D каркаса
.
Как только исчезнет Видовой куб, на его место перемещается Панель навигации. На этой панели для двухмерных построений могут быть применены
только две кнопки: Панорамирование и Показать до границ.
Панорамирование
– это перемещение изображений по экрану в разных направлениях без изменения текущего масштаба отображения.
Показать до границ
– это изменение текущего масштаба отображения, позволяющее показать все объекты, начерченные в данном файле.
Операции Панорамирования и Зумирования имеются также в контекстном меню, вызываемом правой кнопкой мыши в графическом экране.
Операцию Панорамирования можно осуществить, зажав колёсико мыши, а операцию Зумирования – вращением колёсика в том или ином направлении.
Системы координат
В левом нижнем углу поля чертежа расположена пиктограмма системы координат. В ходе построений все создаваемые в AutoCAD объекты привязываются к прямоугольной абсолютной системе координат. Она является стандартной и называется Мировой Системой Координат (МСК).
В двухмерном представлении этой системы координат ось Х направлена вправо, ось Y – вверх. Ось Z считается направленной на пользователя, перпендикулярно
плоскости чертежа. Углы отсчитываются против часовой стрелки от направления оси Х.
Пользователь может создать и установить свою ПользовательскуюСистему Координат (ПСК). Чаще это требуется в трёхмерном проектировании.
2.8 Вкладки МодельиЛиствыводятся в строке под графическим экраном.
По умолчанию активной является вкладка Модель, которая применяется для выполнения чертежей. Она даёт доступ к бесконечному пространству модели, на плоскости которого можно выполнять чертежи произвольных размеров. Область рисования можно ограничить.
В пространстве Листа рисунки выполняются в ограниченной прямоугольной области, совпадающей по размерам с листом бумаги, на которой будет напечатан чертёж. Пространство листа удобно использовать в тех случаях, когда чертёж модели содержит несколько видов с отличающимися масштабами или одну и ту же модель нужно вывести на листы бумаги разного формата, или с другой компоновкой видов, включая трёхмерные объекты.
Печать двухмерных чертежей обычно осуществляется прямо из пространства модели, при этом чертёж должен иметь вид, который требуется в распечатке: выполнен и оформлен полностью, включая рамку и заполненную основную надпись. Печать из пространства модели является наиболее простой и часто используемой, так как обычно размеры чертежа соответствуют размеру бумаги, на которой он печатается, а компонуется чертёж сразу именно так, как нужно.
2.9 Зона командных строк находится под строкой с вкладками Модель и Лист. Каждая командная строка начинается со слова Команда:.Последняя строка содержит приглашение Введите команду:. С помощью командных строк происходит диалог пользователя с системой.
При запуске команды любым способом в верхней командной строке отображается имя команды на английском языке, даже если программа русифицирована. В нижней строке отображается пиктограмма команды, её русское имя и запросы, отвечая на которые пользователь задаёт необходимые режимы выполнения команды (опции) и параметры. При этом переводить курсор в командную строку не требуется. Все ответы пользователя отражаются в командной строке
и вводятся нажатием клавиши
.
Если допущена ошибка, система сообщит об этом в командной строке.
Число командных строк можно изменять, перетаскивая мышкой вверх или вниз верхнюю границу зоны командных строк.
2.10 Строка состояния расположена под зоной командных строк.
В левой части строки отображаются текущие координаты курсора. Далее расположен ряд кнопок, с помощью которых осуществляются настройки и задаются режимы черчения.
На кнопках изображены значки, но при желании можно заменить значки названиями кнопок. Для этого надо щёлкнуть правой кнопкой мыши по любой кнопке, откроется меню. В строчке Использовать значки сбросить флажок.
При выполнении лабораторных работ будут использованы кнопки:
(ШАГ) – шаговая привязка (функциональная клавиша F9)
(СЕТКА) – отображение сетки (функциональная клавиша F7)
(ОРТО) – режим ОРТО (функциональная клавиша F8)
(ПРИВЯЗКА) – объектная привязка (функциональная клавиша F3)
(ОТС-ОБЪЕКТ) – объектное отслеживание (F11)
(ДИН) – динамический ввод (функциональная клавиша F12)
(ВЕС) – отображение линий в соответствии с весами
Действия, вызываемые этими кнопками, будут описаны дальше. Здесь уместно
изложить действие кнопки
(ДИН) – динамический ввод.
Если эта кнопка включена, действия, отражённые в командной строке, отражаются и на экране в виде текста в окошке около перекрестья курсора.
Например, при построении отрезка на экране сообщаются его линейный и угловой размеры, при построении окружности – её радиус и т.д.
2.11 Диалоговое окно Свойства
Для удобства редактирования объектов чертежа целесообразно иметь постоянно открытым диалоговое окно Свойства.Открыть его можно разными путями. Например, на всплывающей панели
нажать кнопку Свойства.
Окно располагается в левой части графического экрана. Можно сузить или расширить окно, передвигая его правую границу.
Страницы работы
Содержание работы
Рабочие пространства AutoCAD’a.
1 Оглавление
Рабочее пространство (РП) – набор инструментов, которые выводятся на панель AutoCAD’a. Информация о РП хранится в основном файле НПИ – acad.cui. 1
Нам необходимо создать удобное для работы рабочее пространство и сохранить его под своей фамилией. 1
3.1 Редактирование текущего РП.. 1
3.2 Сохранение измененного РП.. 2
2 Введение
Рабочее пространство (РП) – набор инструментов, которые выводятся на панель AutoCAD’a. Информация о РП хранится в основном файле НПИ – acad.cui.
3 Цель работы
Нам необходимо создать удобное для работы рабочее пространство и сохранить его под своей фамилией.
3.1 Редактирование текущего РП
Надо указать необходимые панели для работы с программой:
Для выполнения этой части следует нажать правую кнопку мыши (ПКМ) в строке панелей, выбрать ACAD и указать нужные панели (рис. 3.1).
3.2 Сохранение измененного РП
Следующим шагом является сохранение. Для этого в СМ следует нажать Сервис/Раб. Пространства/Сохранить текущее как… (рис. 3.2).
В появившемся диалоговом окне задаем название РП.
3.3 Адаптация РП
Таким методом мы создаем новый файл НПИ. В появившемся диалоговом окне нам необходимо перенести отредактированный РП, сохраненный под новым именем в правое окно Новое НРИ в графу Рабочие пространства (рис. 3.3).
Выполненную работу следует сохранить в этом же окне.
4 Вывод
В данной лабораторной работе мы научились редактировать рабочее пространства AutoCAD’a и сохранять его. Теперь мы можем указать те панели, которые нам необходимы, и убрать те, которые нам не нужны.
