Бмв м40 регулировка клапанов

Проверка / регулировка зазоров клапанов

Для компенсации тепловых расширений в приводе клапанов должен быть обеспечен определенный зазор клапанов.

При слишком малом зазоре изменяются фазы газораспределения, ухудшается компрессия, снижается мощность двигателя, двигатель работает неровно. В экстремальных случаях могут деформироваться клапаны или прогореть седла клапанов.

При повышенных зазорах возникают сильные механические стуки, изменяются фазы газораспределения, вследствие уменьшения времени открытия клапанов и тем самым ухудшения заполнения цилиндров снижается мощность двигателя, двигатель работает неровно.

Регулировка зазоров клапанов приносит успех, только тогда когда имеется достаточное уплотнение клапанов, отсутствует недопустимый люфт в направляющий клапанов и концы стержней клапанов не разбиты.

Четырехцилиндровые двигатели моделей 318i и 318is выпуска с сентября 1987 г., а также моделей 316i выпуска с сентября 1988 г. имеют гидравлические компенсаторы зазоров клапанов. На них работы по регулировке зазоров клапанов не производятся.

Проверка и регулировка зазоров клапанов производится в рамках обслуживания через каждые 20000 км.

Проверка и регулировка зазоров клапанов могут производиться как на холодном, так и на разогретом двигателе.

Проверка

Снять воздушный фильтр (см. раздел «Снятие и установка воздушного фильтра»).

Снять крышку головки цилиндров (см. раздел «Снятие и установка крышки головки цилиндров»).

Включить коробку передач в нейтраль (затянуть ручной тормоз).

Проворачивать двигатель головкой ключа 27/30 мм за центральный болт шкива коленчатого вала в направлении вращения двигателя. При этом также проворачивается и распределительный вал.

Выставить распределительный вал так. чтобы кулачок был на противоположной стороне от коромысла клапана, подлежащего проверке; при этом к коромыслу прилегает образующая окружность кулачка.

Целесообразно начинать проверку, с клапанов 1-го цилиндра, расположенного в передней части двигателя, выставив этот цилиндр в положение верхней мертвой точки. После этого двигатель проворачивается дальше (на четырехцилиндровом двигателе на пол-оборота) и проверяются клапаны следующего цилиндра, в соответствии с последовательностью зажигания. Последовательность зажигания на четырехцилиндровом двигателе: 1-3-4-2; на шестицилиндровом двигателе: 1-5-3-6-2-4.

Другой вариант регулировки зазоров клапанов: включить 4-ю передачу, отпустить ручной тормоз. Немного передвинуть автомобиль до отхода кулачка от одного из клапанов. Кулачок при этом устанавливается под углом вниз. При этом кулачок не давит на коромысло (см рисунок). В этом положении измерить зазор клапана и при необходимости отрегулировать его.

Пометить коромысло фломастером.

Еще немного продвинуть автомобиль до отхода еще одного кулачка от коромысла. При этом последовательность регулировки зазоров клапанов безразлична. Маркировка коромысел производится, чтобы по ошибке не проверять повторно зазор клапана.

Зазор клапана отрегулирован правильно, если щуп проходит с натягом.

Для пробы взять щуп с превышением заданного размера (см. таблицу) на 0,05 мм. Ом не должен входить между клапаном и коромыслом. Если он входит, уменьшить зазор клапана. Внимание: Заданные значения зазоров для впускных и выпускных клапанов одинаковы.

«Холодным» называется двигатель при температуре охлаждающей жидкости ниже 35°С. При регулировке зазоров клапанов на «разогретом» двигателе температура охлаждающей жидкости должна составлять около 80°С. Признаком «разогретого» двигателя является теплый нижний водяной шланг радиатора. Термостат как раз открывает большой контур циркуляции охлаждающей жидкости.

Читайте также:  Советский блок питания с регулировкой

Регулировка

Затянуть контргайку моментом примерно 10 нм (оценочное значение), удерживая при этом эксцентрик.

Еще раз проверить зазор клапана и провернуть двигатель дальше.

Таким же образом проверить или отрегулировать зазоры остальных клапанов.

Установить крышку головки цилиндров (см. раздел «Снятие и установка крышки головки цилиндров)

Установить воздушный фильтр, см (раздел «Снятие и установка воздушного фильтра»).

Регулировка момента начала подачи топливного насоса высокого давления на дизельном двигателе

Для проверки требуется стрелочный индикатор с соответствующим адаптером для вворачивания в насос.

Отключить провод массы от аккумулятора.

Поднять переднею сторону автомобиля.

Отвернуть среднюю заглушку на топливном насосе высокого давления. Вместо заглушки ввернуть адаптер (BMW 135330) и стрелочный индикатор и слегка поджать.

Провернуть коленчатый вал по часовой стрелке по направлению к верхней мертвой точке 1-то цилиндра до момента, когда стрелка индикатора будет показывать в течение некоторого времени минимальное значение. Проворачивание должно за 60-90° до верхней мертвой точки. Поршень 1-го цилиндра находится в положении верхней мертвой точки, когда оба его кулачка 1-го цилиндра со стороны зубчатого ремня обращены вверх. Для контроля отвернуть крышку маслозаливной горловины и наблюдать за распределительным валом.

Для проворачивания двигателя включить 5-ю передачу, освободить ручной тормоз и передвигать автомобиль или затянуть ручной тормоз и проворачивать шкив коленчатого вала головкой ключа за центральный болт.

Установить шкалу стрелочного индикатора на «О».

Вытащить пробку из моторного блока.

Проворачивать коленчатый вал до положения, в котором опорный стержень BMW 112300) сможет войти и отверстие маховика (положение верхней мертвой точки).

Внимание: Не поворачивать коленчатый вал против направления вращения двигателя. Это вызовет искажение измерений.

Показание стрелочного индикатора при этом должно быть 1,05±0,02 мм. В противном случае отрегулировать топливный насос высокого давления. На модели 324d выпуска до ноября 1988 г. (без DDE) заданное значение составляет 0,74+0.02 мм.

Внимание: Гайки ослаблять не сильно, чтобы избежать изменения натяжения зубчатого ремня.

Повернуть топливный насос высокого давления до достижения заданного значения на шкале стрелочного индикатора.

Затянуть гайки и болты в последовательности 1 — 3 моментом 25 нм.

Еще раз проверить регулировку. Для этого удалить стержень и сначала отвернуть коленчатый вал на 90° назад.

Снять стрелочный индикатор.

Завернуть центральную заглушку с новой прокладкой с моментом затяжки 15 нм.

Внимание: Снять опорный стержень с маховика двигателя. Поставить пробку.

После контрольной поездки проверить герметичность центральной заглушки и, если требуется, затянуть ее максимально до момента затяжки 20 нм.

Источник

BMW 3 series M20B25 › Бортжурнал › Регулировка клапанов M20B25

Холодным осенним выходным днем, а именно в выходные, решил провести регулировку клапанов на своей движке. Причин тому было не много, но существенные:

1) При работе мотора клапана шумели, был не сильный звук, но характерный для того, чтобы начать регулировку.

2) Это нужно было сделать правильно изначально, при сборке мотора. Моторист, который делал мне капитальный ремонт ДВС сказал, чтоб я подьехал к нему для этого на момент обкатки. Но, по «счастливой» случайности, назовем это так, он заболел, а из знакомых кто бы помог это сделать попросту никого не было.

Читайте также:  Музыка для регулировки автозвука

Решено было подыскать приемлемый сервис для этого, и по оптимальной цене. Что из этого получилось:

Выбор пал на АМУР-NV. На этом СТО обслуживаюсь первый раз, поэтому в дальнейшем сотрудничество с ними покажет себя уже при эксплуатации движки, или при повторном обращении и оценке работ.

Из плюсов так это то, что они в черте города, а значит подъехать к ним можно без особого труда.

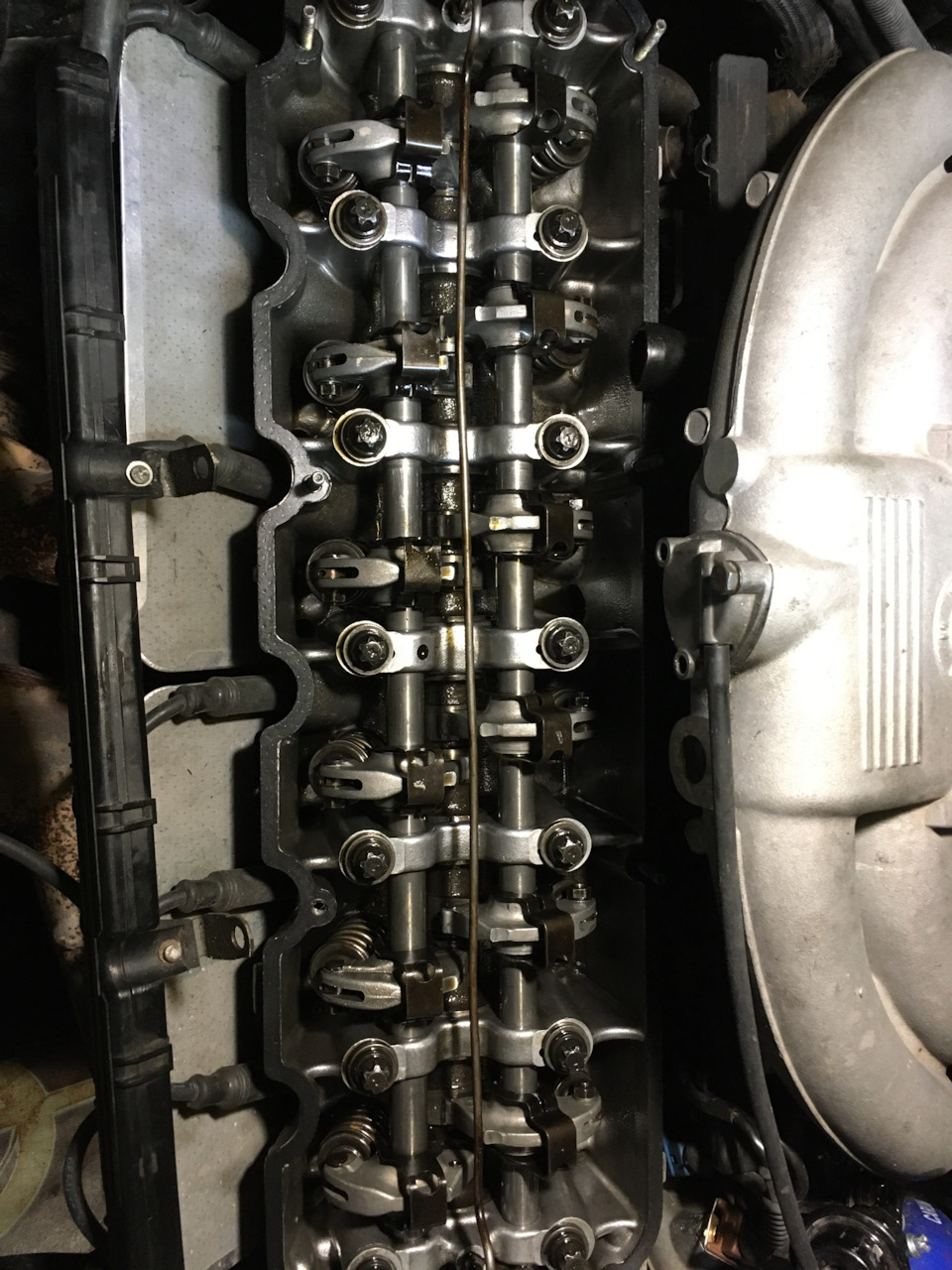

Приехал в сервис. Работу ребята провели в течении 2 часов. Сначала пришлось ждать, чтоб движка остыла, ведь регулировку делать нужно на холодном моторе. На это ушло где-то 40 минут, а остальное время все заняла работа.

ПАРАМЕТРЫ ДЛЯ РЕГУЛИРОВКИ КЛАПАНОВ БЫЛИ ВЫБРАНЫ ТАКИЕ — ВПУСК 0,25 / ВЫПУСК — 0,30

Может и немного бредово, отклонять значения параметров от стандартных 0,25/0,25, но в интернете полно информации о том, что данный конфиг лучше себя показывает, да и m20b25 любит работать со слегка увеличенными зазорами. Чтож, решил попробовать.

Из плюсов, конечно же, можно сразу отметить: мотор стал работать тише и плавнее. По динамике еще мало что-то говорить, поскольку все еще только на обкатке, и в дальнейшем будет дооснащаться.

А так же, хотелось бы услышать ваше мнение.
На обмен предложили мерседеса 190Е на 2.3 литровом моторе. Из бонусов у него можно выделить более менее живой кузов и январь под капотом, вместо KE-Jetronicа. Но, кто его и когда капиталил, и в каком щас состоянии движка, нужно тщательно смотреть, да и опыта с мерсами у меня нету. Желательно бы услышать ваше мнение на этот счет?

Источник

Двигатель M40B18

Основное о двигателе

Производство двигателя M40B18 стартовало в 1987 году. Мотор является старшим братом M40B16, появившегося спустя год. Движок является первым рядным четырёхцилиндровым агрегатом в семействе М40. 1,8-литровые движки M40B18 комплектовались на автомобили БМВ 3 серии Е30, Е36, а также БМВ 5 серии Е34. Агрегат использовался на авто с заводским индексом 18i. Кроме того, с 1989 года параллельно шёл выпуск спортивной модификации 1,8-литрового движка M40B18. В 1992 году на смену силовой установке пришла обновлённая версия M43B18.

Основу мотора составляет блок цилиндров из чугуна. На фото заметно, что сверху блок прикрыт восьмиклапанной головкой с одним распредвалом. Также в конструкции двигателя BMW M40B18 имеются гидрокомпенсаторы, благодаря которым нет необходимости в регулировке клапанов спустя каждые 10 000 км. Величина диаметра впускного клапана равна 42 мм, выпускного – 36 мм. Поршневой ход на данном моторе составляет 81 мм, а диаметр цилиндра – 84 мм. Движок способен развивать максимальную мощность до 113 коней при 5500 оборотах в минуту, наряду с этим, величина крутящего момента достигает 162 Нм при 4250 оборотах в минуту.

Читайте также:  Champion двигатель регулировка клапанов

Мотор BMW E36 M40B18 оснащён ременным приводом газораспределительного механизма, характеризующийся, согласно отзывам владельцев, крайней ненадёжностью. Ресурс данного элемента составляет всего 40 000 км. Халатное отношение к проблеме приводит к обрыву ремня, что в свою очередь неизбежно ведёт к загибу клапанов.

Расход топлива составляет около 10,3 литров бензина в городском режиме, а также 6,7 литров на 100 км по трассе. Для BMW M40B18 лучше всего подходит моторное масло вязкости 5W30, 5W40, 10W40, 15W50. Заправочный объём составляет 4,0 литра. Замену моторного масла на BMW E30 M40B18 рекомендуется осуществлять каждые 7 000 – 10 000 км или раз в 24 месяца.

Характеристики двигателя M40B18

Мощность, л.с. 113
Тип топлива Бензин
Объем, см*3 1796
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 162 (17) / 4250; 165 (17) / 4250
Расход топлива, л/100 км 8.7
Тип двигателя Рядный, 4-цилиндровый
Выброс CO2, г/км 200
Диаметр цилиндра, мм 84
Количество клапанов на цилиндр 2
Максимальная мощность, л.с. (кВт) при об./мин. 113 (83) / 5500
Нагнетатель Нет
Степень сжатия 8.8
Ход поршня, мм 81

Преимущества

Семейство М40 сменило устаревшие моторы М10. От предшественников новинка получила лучшие конструктивные качества и параметры, а также приобрела новые положительные черты. Последняя силовая установка M40B18 сошла с конвейера ещё в 1994, однако до сих пор автомобили с данным агрегатом пользуются успехом на авторынке.

Среди главных преимуществ движка можно выделить следующие наиболее важные:

Ресурс мотора M40B18 составляет более 250 000 км.

Недостатки

Несмотря на хорошее описание, достойные характеристики M40B18, надёжность, мотор всё же имеет ряд существенных болячек:

Стоит отметить, что производство двигателя BMW E30 M40B18 давно завершено, а значит найти н вторичном рынке достойный, беспроблемный экземпляр довольно проблематично.

Модификации

Среди моторов m40b18 имеется единственный вид с рабочим объёмом 1,8 литров и максимальной мощностью 113 лошадей при 5500 оборотов в минуту. Величина крутящего момента составляет 162 Нм при 4250 оборотов в минуту. Разгон со старта до 100 осуществляется за 10,3 секунды при максимально возможной скорости 192 км/час.

Чип-тюнинг

Для повышения мощностных характеристик владельцы нередко прибегают к чип-тюнингу. К слову, тюнинг на серии моторов М40 не является экономически выгодным денежным вложением. Проще приобрести подержанный силовой агрегат М50 и успешно совершенствовать его характеристики.

Для улучшения мощности двигателя M40B18 лучшим вариантом станет строкер. Процедура заключается в увеличении объёма мотора до 2,1 литров путём замены коленчатого вала от M47D20 с ходом 88 мм, проточенных поршней от S50B30, шатунов от M44B19. От двигателя М44 берутся головка блока цилиндров, ГРМ, впуск и выпуск, электронный блок управления. Мероприятие позволит движку выдавать до 160 коней.

Устанавливать турбину на M40B18 является лучше идеей по причине дороговизны, мощности в 150 лошадей и значительного снижения срока эксплуатации.
